隨著伺服電機技術的飛速發展，數控機床、工業機器人、智能生產設備等設備上都廣泛使用伺服電機作為運動控制的關鍵零部件。因此伺服電機的性能提升成為本行業提升產品質量的關鍵。ZLG致遠電子MPT混合型電機測試系統為伺服電機測試提供了高質量的解決方案，助力伺服電機行業發展。

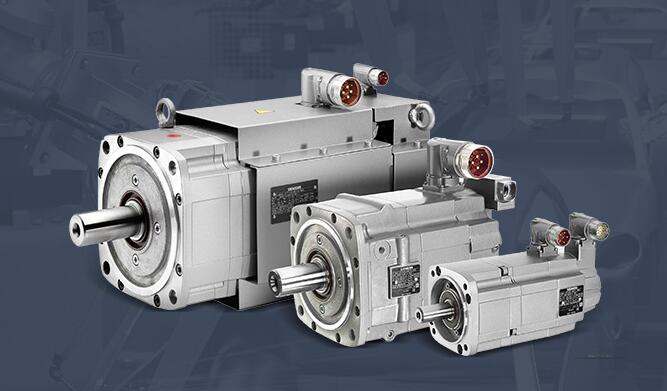

伺服電機型式試驗系統

測試范圍

電機種類：永磁同步伺服電機、感應異步伺服電機、直流伺服電機、開關磁阻電機

功率測量范圍：50w~37KW多規格可選，支持其他功率等級的定制

轉速測量范圍：0~15000rpm

標準試驗項目

電參數、機械參數測量、圖表繪制

TN曲線試驗

負載特性試驗

空載試驗

堵轉試驗

耐久實驗

溫升試驗

可選試驗項目

驅動器性能測試

電機啟動特性測試

模擬負載特性測試

效率云圖（MAP圖）

轉矩波動

轉速波動

轉矩控制響應時間

轉速控制響應時間

頻率響應帶寬

反電動勢試驗

齒槽轉矩試驗

摩擦力矩試驗

制動力矩試驗

慣量模擬

參考行業標準

GB/T30549-2014永磁交流伺服電動機通用技術條件

GB/T 16439-2009 交流伺服系統通用技術條件

GB/T 12350-2009小功率電動機的安全要求

GB/T 22669-2008三相永磁同步電動機試驗方法

GB/T 14817-2008永磁式直流伺服電動機通用技術條件

GB/T 755-2008 旋轉電機定額和性能

GB/T7345-2008控制電機基本技術要求

GB/T22714-2008 交流低壓電機成型繞組匝間絕緣試驗規范

GB/T22717-2008 電機磁極線圈及磁場繞組匝間絕緣試驗規范

JB/T 10184-2014交流伺服驅動器通用技術條件

JB/T 10184-2009 交流伺服驅動器通用技術條件

JB/T 11991-2014工業機械數字控制系統用交流伺服電動機

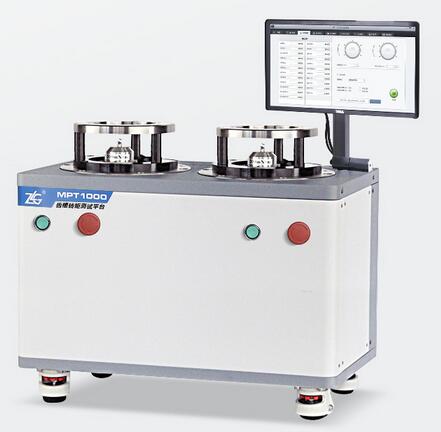

齒槽轉矩測試臺

測試范圍

電機種類：永磁電機、步進電機

扭矩測量范圍：100mNm~1Nm多規格可選

扭矩測量精度：0.5%

轉速：1~10rpm可選

角度分辨率：0.1度

試驗功能

齒槽轉矩實驗

齒槽轉矩與角度的分布曲線

摩擦力矩實驗

測試項可預設限制，提供越限聲光報警功能

測試結果可導出數據報表，數據可通過USB接口導出

參考行業標準

GB/T 30549-2014 永磁交流伺服電動機通用技術條件

GB/T 12350-2009小功率電動機的安全要求

GB/T 755-2008 旋轉電機定額和性能
