很多時候我們希望將示波器的波形存儲下來，具體應該選擇哪種格式呢？不同格式又有哪些區別呢？

存儲類型

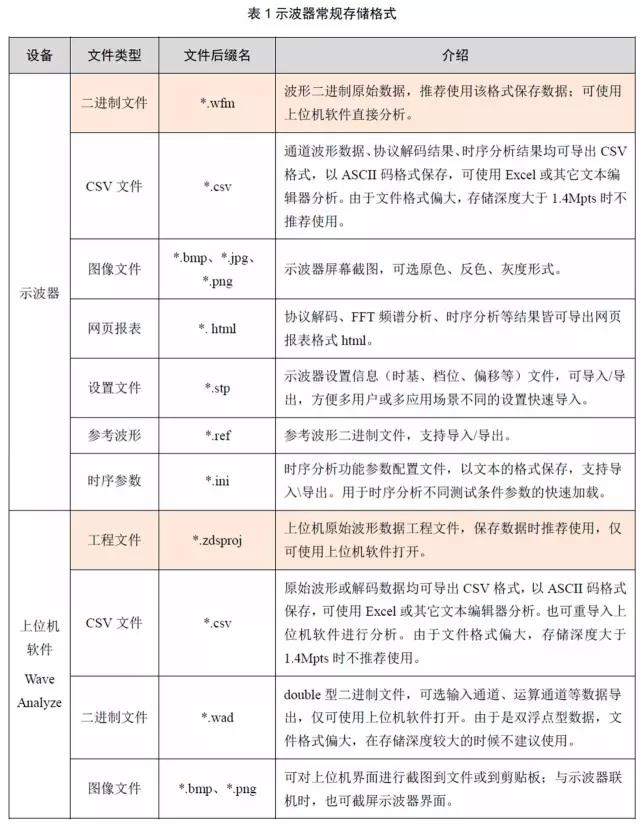

示波器的存儲就是將所需的波形信息以不同的格式存儲下來便于我們做更深入的分析，格式有二進制數據、CSV數據、圖像格式、網頁報表、設置文件等，詳細信息如表1所示。


wad文件與.wfm文件區別

*.wad文件是WaveAnalyze 波形綜合分析軟件導出的二進制文件，與ZDS系列示波器導出的*.wfm文件的格式不同，具體差異體現在以下兩個方面。

第一：保存數據種類不同。*.wfm文件是示波器導出的二進制數據文件，保存了采樣參數與通道數據，僅適用于示波器采樣得到的數據。而*.wad文件適用于通用的波形數據。不僅能保存通道數據，還能保存Wave Analyze分析后的波形數據，如經過數據運算或?yàn)V波后的數據，而且還支持保存不同長度的波形和分段的波形。

第二：保存的數據類型不同。*.wfm文件的數據是ADC采樣后的原始的整型數據，而*.wad文件的數據都是double型的數據，用戶使用時可直接使用，不需要換算。

WaveAnalyze軟件可以加載*.wfm和*.wad兩種二進制文件，但只支持導出*.wad文件。

存儲建議：

示波器：建議保存二進制（*.wfm）文件；若需保存為CSV，存儲深度建議不大于1.4Mpts。

上位機：建議保存工程文件。

存儲說明

1、示波器文件存儲

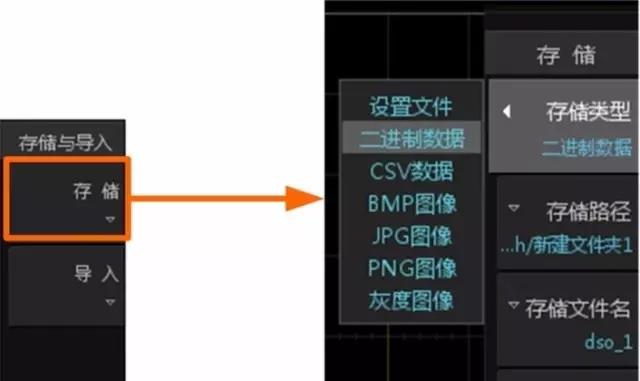

通過菜單界面上的【Save/Recall】（存儲）按鈕可進入存儲界面進行存儲信息設置，如圖1。


圖1 存儲菜單

示波器支持的存儲格式包括：

設置文件

保存示波器的設置信息，方便工程師下一次的使用，避免重新設置的麻煩；它以“*.stp”格式存到本地閃存和外部存儲器U盤中，可導入/導出任意示波器設置。

二進制數據

將原始數據以“*.wfm”格式存到本地閃存和外部存儲器U盤中，可進行大數據存儲，不支持導入?？晒┢渌浖畏治?，或使用上位機打開。

圖像格式

屏幕圖像，可以以不同的圖像格式保存，如bmp圖像、jpg圖像、png圖像、灰度圖像。

CSV數據

可保存屏幕顯示或指定通道的波形數據，以“*.csv”格式存到本地閃存和外部存儲器U盤中，其文件以純文本形式存儲表格數據，它會將需要的二進制數據轉換成ASCII碼進行保存，可用Excel、Access或者文本文件打開。

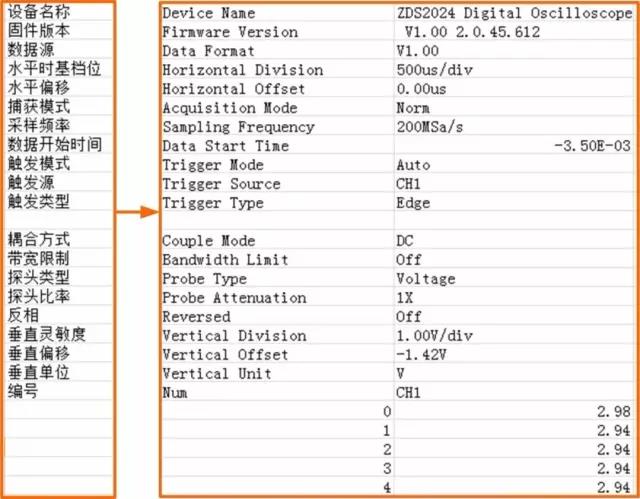

示波器的CSV數據文件里，包含設備信息、水平檔位、水平偏移等信息，如圖2所示。


圖2 CSV文件打開信息

網頁報表

ScopeReport TM功能可以對所有的協議解碼和FFT的頻譜分析結果進行“打包”處理，自動生成html文件格式的報告，保存在本地閃存和外部存儲器U盤中，用戶可以以報表的形式進行查看，如下圖3為FFT網頁報表。


圖3 網頁報表

2、上位機文件存儲格式

如圖4所示為上位機文件存儲與導出的菜單欄。


圖4 上位機文件存儲與導出標志

文件存儲

點擊【文件存儲】或【文件另存成為】可將文件存儲為“*.zdsproj”工程文件格式，該文件格式只能用上位機軟件打開。

數據導出

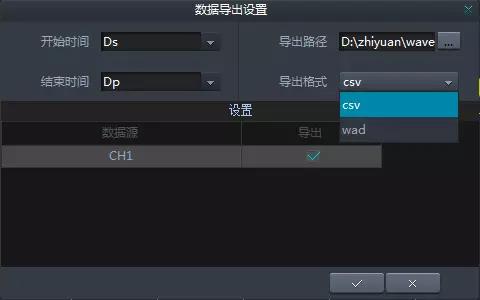

點擊【文件導出】，可出現如所示的界面，導出格式分為CSV、wad兩種格式。


圖5 數據導出界面

“*.wad”文件是WaveAnalyze 波形綜合分析軟件導出的二進制文件，用于保存觸發信息與多個通道的實際數據，主要由四個部分組成，分別為：文件頭、觸發信息、通道數據描述信息、數據。

總結

ZDS系列示波器多種存儲方式，可靈活根據需求進行應用，你趕緊試試吧。
