電壓探頭

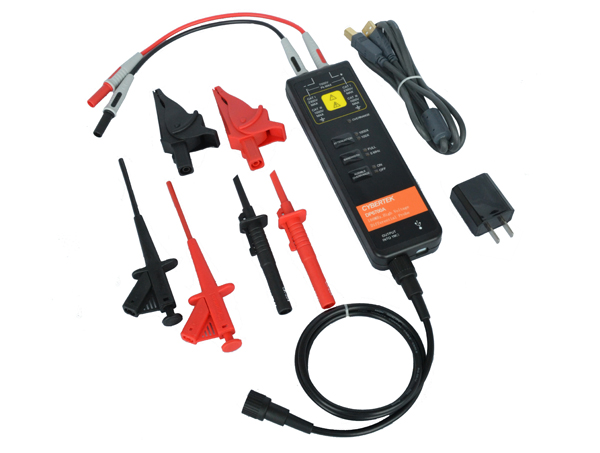

NEW DP6000系列高壓差分探頭是全新升級的新系列產品，針對高壓差分信號的測量，滿足浮地測量的需求。其帶寬達到70MHz，豐富的量程可供選擇，其差動測量電壓范圍滿足大部分測試電路的要求；同時增加了偏置調節功能；電子輕觸式按鍵，使得使用壽命更長；具有5MHz帶寬限制功能選擇，5MHz頻率帶寬滿足大部分開關電源中FETs的開關頻率的測量，并可以濾除更高頻率的噪聲和干擾；帶有聲光報警功能，且可手動關閉聲音報警功能，更具有人性化設計；探頭配備標準的BNC輸出接口，可與任何廠家的示波器配合使用（要求示波器的輸入阻抗設置為1MΩ），測量被測電路波形。探頭具備良好的共模噪聲抑制能力，輸入端具有較高的輸入阻抗和較低電容，可以準確高速地測量差分電壓信號?？蓮V泛用于開關電源﹑變頻器﹑電子鎮流器﹑變頻家電和其它電氣功率裝置等的研發﹑調試或檢修工作中。
型號 | DP6700 | ||
帶寬(-3dB) | DC to 70MHz | ||
上升時間 | ≤5ns | ||
精度 | ±2% | ||
量程選擇(衰減比) | 100X/1000X | ||
最大差分測量電壓 | 100X | 700V | |
1000X | 7000V | ||
最大共模輸入電壓 （輸入端對地電壓Vrms） | 1000V CATIII | ||
輸入 阻抗 | 單端對地 | 20MΩ | |
兩輸入端 | 40MΩ | ||
輸入 電容 | 單端對地 | ＜5pF | |
兩輸入端 | ＜2.5pF | ||
CMRR | DC | ＞80dB | |
100KHz | ＞60dB | ||
1MHz | ＞50dB | ||
噪聲(Vrms) | 100X | ＜200mV | |
1000X | ＜1.2V | ||
延時時間 | 18ns±1ns | ||
帶寬限制(5MHz) | ≥-3dB@5MHz | ||
過載指示電壓閥值 | 100X | ≥700V | |
1000X | ≥7000V | ||
過載指示燈(紅燈) | 有 | ||
過載報警聲 | 有(可選擇關閉) | ||
終端負載 | 1MΩ | ||
偏置可調功能 | 有（進入測試模式下調整） | ||
電源 | USB 5V/1A適配器 | ||
