您的位置: 產品與服務 >> CP3030(150A/15MHz)
電流探頭

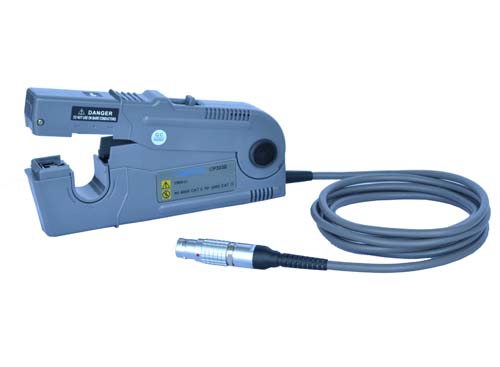

CP3030(150A/15MHz)
CPA3000,CPA4000兩款電流探頭放大器用于配合我公司CP3000、4000系列電流探頭使用，使得對電流的測量更加方便和準確，而且它完全兼容泰克TCP300/TCP400系列的電流探頭，很好的拓展了該產品的適用性。適用的電流探頭如下：
● CP3120(30A/70MHz，適用于CPA3000 )
● CP3050(50A/50MHz， 適用于CPA3000 )
● CP3030(150A/15MHz，適用于CPA3000 )
● CP4040(500A/5MHz， 適用于CPA4000 )
電流探頭技術規格（典型）
參數 | 型號 |
CP3030 |
量程 | 5A/V 50A/V |
最小測量電流 | 5mA |
噪聲 （限制帶寬20MHz） | ≤500uARMS |
耦合方式 | AC,DC |
交流耦合的低頻帶寬（-3dB） | <7Hz |
電流最大值（隨頻率上升而下降，圖14～17） | 量程 | 50A/V | 5A/V |
DC連續 | 150A | 25A |
RMS(正選波) | 150A | 17.7A |
峰值 | 500A | 500A |
最大絕緣線電壓 | 600V CATII 300V CATIII |
插入阻抗 | 參考圖20 |
圖12 CP3030 幅頻曲線
圖16 CP3030最大峰值電流VS頻率曲線
圖20 CP3030插入損耗VS頻率曲線
