電流探頭

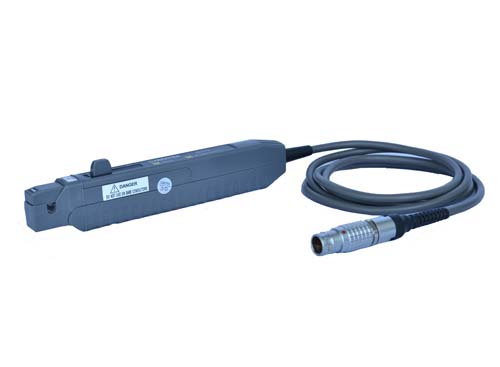

CP3120(30A/70MHz)

CPA3000,CPA4000兩款電流探頭放大器用于配合我公司CP3000、4000系列電流探頭使用，使得對電流的測量更加方便和準確，而且它完全兼容泰克TCP300/TCP400系列的電流探頭，很好的拓展了該產品的適用性。適用的電流探頭如下：
● CP3120(30A/70MHz，適用于CPA3000 )
● CP3050(50A/50MHz， 適用于CPA3000 )
● CP3030(150A/15MHz，適用于CPA3000 )
● CP4040(500A/5MHz， 適用于CPA4000 )



●電流探頭技術規格（典型）

參數

型號

CP3120

量程

1A/V

10A/V

最小測量電流

1mA

噪聲

（限制帶寬20MHz）

≤75uARMS

耦合方式

AC,DC

交流耦合的低頻帶寬（-3dB）

<7Hz

 電流最大值（隨頻率上升而下降，圖14～17）



量程

10A/V

1A/V

DC連續

30A

5A

RMS(正選波)

21A

3.5A

峰值

50A

50A

最大絕緣線電壓

300V CAT I

插入阻抗

參考圖18




圖10 CP3120 幅頻曲線


圖14 CP3120最大峰值電流VS頻率曲線


圖18 CP3120插入損耗VS頻率曲線
