電流探頭

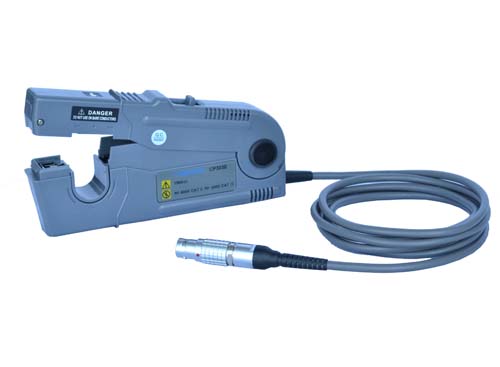

CP4040（500A/5MHz）

CPA3000,CPA4000兩款電流探頭放大器用于配合我公司CP3000、4000系列電流探頭使用，使得對電流的測量更加方便和準確，而且它完全兼容泰克TCP300/TCP400系列的電流探頭，很好的拓展了該產品的適用性。適用的電流探頭如下：
● CP3120(30A/70MHz，適用于CPA3000 )
● CP3050(50A/50MHz， 適用于CPA3000 )
● CP3030(150A/15MHz，適用于CPA3000 )
● CP4040(500A/5MHz， 適用于CPA4000 )



●電流探頭技術規格（典型）

參數

型號

CP4040

量程

1A/mV

最小測量電流

1A

噪聲

（限制帶寬20MHz）

≤70mARMS

耦合方式

AC,DC

交流耦合的低頻帶寬（-3dB）

<7Hz

電流最大值（隨頻率上升而下降，圖14～17）



量程

1A/mV

DC連續

500A

RMS(正選波)

500A

峰值

750A

最大絕緣線電壓

600V CATII

300V CATIII

插入阻抗

參考圖21

表3 探頭技術規格

表4 電流探頭機械規格


圖13 CP4040 幅頻曲線


圖17 CP4040最大峰值電流VS頻率曲線


圖21 CP4040插入損耗VS頻率曲線
