電流探頭
CP8000A系列電流探頭是一款能夠同時測量直流和交流的高頻電流探頭。其特點包括：高帶寬，可準確快速捕捉電流波形；高精度，在電流測量量程范圍內，精度高達1%，滿足大部分測試領域的需要；兩個量程可供選擇，方便小電流測量；自動消磁調零功能，使用方便；聲光過流報警功能，提醒量程切換；電子輕觸式按鍵設計，使用壽命更長；標準的BNC輸出接口，可匹配任何廠家示波器。CP8000A系列電流探頭常用于開關電源、馬達驅動器、電子整流計、LED照明、新能源等產品的設計和測試應用中。

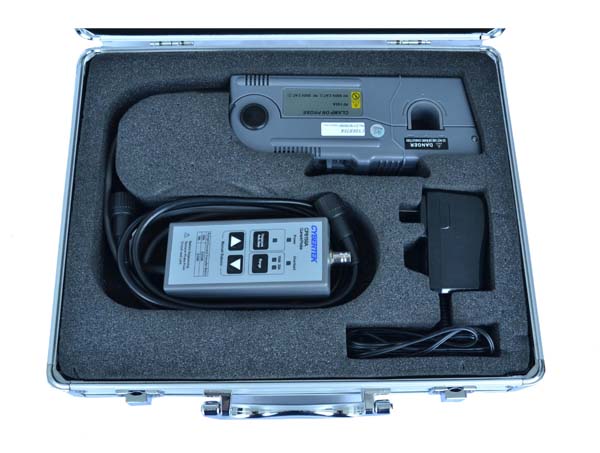

CP8500A鉗口可夾住直徑達20mm的導線，適用于大電流應用場合；測量500A的連續電流和750A的峰值電流，提供了5MHz的帶寬；探頭具有500A (100X)和75A (10X)兩個量程可選擇，10X量程用于小電流測量，分辨率高達10mA。
型號 | CP8500A | |
帶寬(-3dB) | DC-5MHz(圖7) | |
上升時間 | 70ns or less | |
連續電流最大值 | 500Arms (隨頻率上升而下降,圖8) | |
峰值電流 | 700A | |
量程 | 75A | 10X衰減 |
500A | 100X衰減 | |
過流報警值 | 75A | ≥75A |
500A | ≥750A | |
電流 傳輸比 | 75A | 0.1V/A |
500A | 0.01V/A | |
分辨率 | 75A | 5mA |
500A | 50mA | |
精度 (DC,45-66Hz，最大連續電流) | 75A | ±1%±10mA |
500A | ±1%±100mA | |
輸入阻抗 | 參考圖9 | |
供電方式 | DC 12V/1.2A（標配適配器） | |
最大絕緣線電壓 | 600V CATII 300V CATIII | |
安全符合標準 | IEC61010-1: 2010 IEC61010-2-32: 2012 EN61010-1: 2010 EN61010-2-32: 2012 | |
