電流探頭

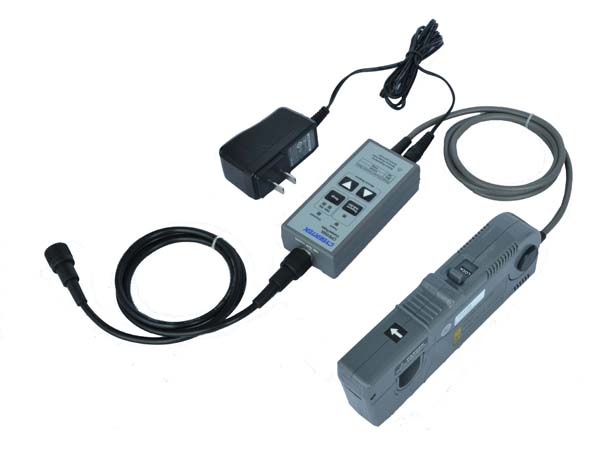

CP8150A

CP8000A系列電流探頭是一款能夠同時測量直流和交流的高頻電流探頭。其特點包括：高帶寬，可準確快速捕捉電流波形；高精度，在電流測量量程范圍內，精度高達1%，滿足大部分測試領域的需要；兩個量程可供選擇，方便小電流測量；自動消磁調零功能，使用方便；聲光過流報警功能，提醒量程切換；電子輕觸式按鍵設計，使用壽命更長；標準的BNC輸出接口，可匹配任何廠家示波器。CP8000A系列電流探頭常用于開關電源、馬達驅動器、電子整流計、LED照明、新能源等產品的設計和測試應用中。

CP8150A鉗口可夾住直徑達20mm的導線，適用于大電流應用場合；可以測量150A的連續電流和300A的峰值電流，提供了12MHz的帶寬；探頭具有150A (100X)和30A (10X)兩個量程可選擇，10X量程用于小電流測量，分辨率高達10mA。



型號

CP8150A

帶寬(-3dB)

DC-12MHz(圖4)

上升時間

29ns or less

連續電流最大值

150Arms

(隨頻率上升而下降,圖5)

峰值電流

300A

量程

30A

10X衰減

150A

100X衰減

過流報警值

30A

≥30A

150A

≥300A

電流

傳輸比

30A

0.1V/A

150A

0.01V/A

分辨率

30A

5mA

150A

50mA

精度

(DC,45-66Hz，最大連續電流)

30A

±1%±10mA

150A

±1%±100mA

輸入阻抗

參考圖6

供電方式

DC 12V/1.2A（標配適配器）

最大絕緣線電壓

600V CATII

300V CATIII

安全符合標準

IEC61010-1: 2010   IEC61010-2-32: 2012

EN61010-1: 2010   EN61010-2-32: 2012


圖4 CP8150A幅頻曲線


圖5 CP8150A最大測量電流VS頻率曲線


圖6 CP8150A輸入阻抗VS頻率曲線
