CAN網絡拓展與保護

致遠電子CAN隔離網橋中繼器集線器系列，具有2個或者4個電氣隔離的CAN總線接口，能實現CAN-bus網絡的中繼功能，能將不同速率的CAN網絡之間的數據存儲轉發。主要應用如下：

（1）使用該系列產品可達到增加負載節點和延長通信距離的作用，實現網絡中繼擴容的功能；

（2）可獨立任意配置每個通道的通訊波特率，實現不同通信波特率的CAN網絡互聯；

（3）該系列產品具有強大的ID過濾轉換和數據轉換功能，精確的驗收ID配置使CAN總線的負荷降到最低。或者變化特定的ID和數據，實現去除干擾數據和區別不同設備的目標；

（4）具有強大的抗干擾能力，當用戶的設備CAN受到強干擾導致死機或者損壞，接上該系列產品后，可以隔離干擾保護設備正常運行。

穩定可靠，應用廣泛

致遠電子CAN隔離網橋中繼器集線器系列產品均經過嚴酷的實踐驗證，穩定可靠，目前已經廣泛應用于高速鐵路、地鐵、煤礦、醫療、航空航天、樓宇安防、電梯控制等場合，用于延長距離，改變拓?fù)浣Y(jié)構，隔離干擾。

2500VDC電氣隔離CAN接口

2500VDC電氣隔離CAN接口，靜電等級接觸放電±8KV，幫您有效隔離干擾；

每個通道的CAN波特率都可編程任意設置

每個通道的CAN波特率都可編程任意設置，范圍在5Kbps～1Mbps之間

可無限級聯，實現超遠距離通訊

強大的路由與ID過濾功能，能有效控制總線負載

CANBridge+特色功能——ID與數據轉換功能

CAN協議完全符合CAN 2.0B規范

CAN協議完全符合CAN 2.0B規范，兼容CAN 2.0A，符合ISO 11898-1/2/3

CANBridge是西門子安防系統推薦產品

配置軟件

1.CANBridge配置，只需設置正確兩個通道的波特率即可，濾波設置只是在必要時才使用，如圖所示為某100kbps的總線從50m延長到100米，并且只允許ID為0x001~0x005的報文通過的案例；

2.CANBridge+具有幀映射功能，單路最大可設置64條。在某些特殊場合，需要把接收到的ID轉換成其他ID，或者把數據部分進行轉換，利用幀映射功能可方便地改變幀ID和數據；

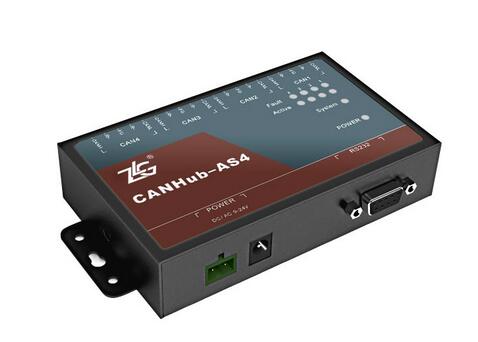

3.CANHub-AS4配置，只需設置正確四個通道的波特率和路由即可，濾波設置只是在必要時才使用。如圖所示，為主機接入CAN1轉發到CAN2，CAN3，CAN4的案例，可見CAN2，CAN3，CAN4的報文只能轉發給CAN1，而不會轉發給其他路，這樣可以大大降低無效數據被轉發的數量，提高了總線利用率；

4.使用配置軟件還可以監控每路的CAN運行狀態，可實時獲取總線的錯誤狀況，便于現場人員判斷故障原因。
