CAN數據采集模塊

NDAM是全新一代基于網絡通訊的刀片式數據采集控制系統。采用積木化結構，簡單、靈活，通訊模塊和各種數據采集控制模塊自由組合，應對各種現場應用。

NDAM的模塊分為通訊模塊和采集模塊兩大類。

NDAM-9020為NDAM系列中的CANOPEN通訊模塊，作為一個標準的從站模塊。內部已經集成了CANopen從站協議棧代碼，不需要用戶進行二次開發。在默認情況下，CANopen從站啟用預定義連接，并支持參數存儲。

用戶只需要將NDAM-9020與若干個采集模塊拼接，組成一套網站的采集設備，然后通過配置軟件將數據采集模塊的資源映射到CANopen相關的PDO地址上即可立即成為標準的CANopen數據采集終端。并且可以照此生成EDS文件。

注意：NDAM模塊不可帶電拆裝，必須要使用導軌安裝后才能上電。

所有采集模塊均可生成標準的EDS文件

致遠電子是為CIA協會成員，產品中的CANopen協議完全符合CIA規范，通過了一致性測試軟件認證。所有組合的采集模塊均可生成標準的EDS文件。

可以和任意1-8個采集模塊組合成為采集終端

NDAM-9020模塊可以和任意1-8個采集模塊組合成為采集終端，滿足不同客戶需求。

支持CANopen定義的所有波特率

NDAM-9020支持CANopen定義的所有波特率（10kbps 20kbps 50kbps 100kbps 125kbps 250kbps 500kbps 800kbps 1000kbps），可通過撥碼開關設置波特率和節點地址（1~127）；

CANopen接口為CIA規范的DB9接頭，為了用戶方便接線，產品包裝中特配置了TEZ-C01轉接頭，將DB9轉接為方便接線的端子。

一款使用簡單方便的CANopen從站通訊模塊

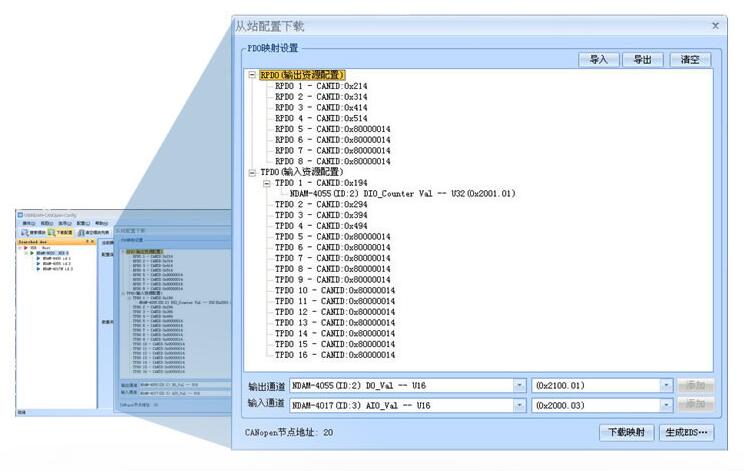

NDAM-9020通信模塊是一款使用簡單方便的CANopen從站通訊模塊，模塊內部已經固化了CANopen從站協議棧，使用致遠電子的USBNDAMUtility通過NDAM-9020的USB配置口，可以非常方便地修改采集模塊的配置參數，并且能將采集模塊的資源映射到CANopen的PDO上，最終生成EDS文件供操作主站使用，如下圖所示：

穩定可靠，應用廣泛

NDAM CANopen采集模塊，經過嚴酷的實踐驗證，穩定可靠，目前已經廣泛應用于汽車仿真、電機測試、變頻器、地鐵閘機、風力發電等場合。

強大的USBNDAMUtility配置軟件

1.使用PC機USB口插入已經組合好采集模塊的NDAM-9020其 USB口中，然后搜索模塊；

2.獲取信息后，可以配置采集模塊的運行參數；

3.然后通過下載配置，將采集模塊的資源映射到CANopen的PDO上；

4.最后可下載映射生效，并且生成EDS文件供操作主站使用。
