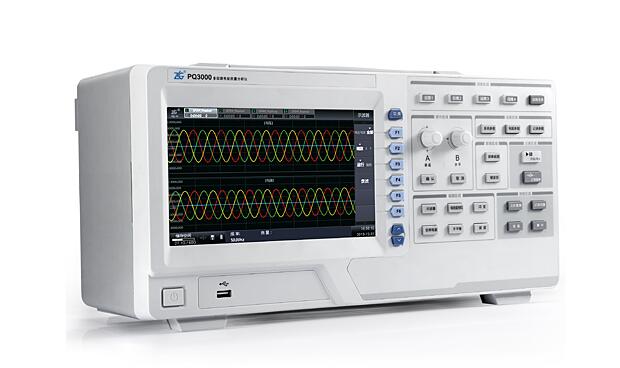

PQ3000 便攜式多回路電能質量分析儀是全球首款長時間錄波電能質量分析儀，推出的專門面向變電站巡檢人員的測量設備。 PQ3000 便攜式多回路電能質量分析儀同時測量4回路電壓及電流，內置60G固態硬盤，確保巡檢人員去一次變電站現場，即可完成所有需要巡檢線路的測量。

標準支持：IEC61000-4-30 A級標準/IEC61000-4-7諧波測量/EC61000-4-15閃變測量/行業領先測量精度0.1%

核心技術指標

4回路同步測量，16個電壓通道，16個電流通道

基本功能有V/A/Hz、功率、暫降、暫升、諧波、波動與閃變、不平衡、事件波形捕獲

每周波采樣1024點，測試精度達到IEC6100-4-30 A級標準

分析諧波次數可達到50次

可在本地或PC端進行生成符合GB的統計報表

屬于國際同行業最早完全按照最新IEC規定的功率算法計算的領先產品

支持50Hz頻率標準運算

針對不同行業支持多種錄波功能

超大容量存儲（60G），支持長時間的數據記錄

9英寸，800x480分辨率高清顯示屏

諧波分析

諧波分析測量將原始采樣點進行DFT 處理，然后根據IEC61000-4-7 的規范計算出相應結果，并以柱狀圖以及表格圖方式顯示。

有效值相位顯示

PQ3000 能夠?qū)崟r(shí)查看各回路電壓、電流的有效值以及相位數據，同時支持表格圖和趨勢圖兩種方式來顯示。

原始波形顯示與測量

PQ3000 能夠?qū)崟r(shí)顯示前端采樣所得電壓、電流波形，支持波形的放大和縮小操作，支持針對波形的橫向和縱向測量操作。

報表實時查看并導出

PQ3000 記錄結束后，能夠?qū)崟r(shí)生成符合GB 報表（含各數據項的CP95 值），支持實時查看以及實時導出。

記錄數據顯示與回查

PQ3000 便攜式多回路電能質量分析儀，支持長時間功能豐富的的數據記錄功能。記錄開始前，可以選擇需要記錄的回路以及配置。記錄 的過程中，可以實時查看各數據項的記錄趨勢。記錄結束后，可以對記錄所得的數據進行歷史回查。

事件顯示與回查

在記錄的過程中，可以實時查看發生的穩態事件和暫態事件。記錄結束后，仍可以進行事件回查，包括查看穩態事件發生時的現場數據， 以及暫態事件發生時的波形情況。
