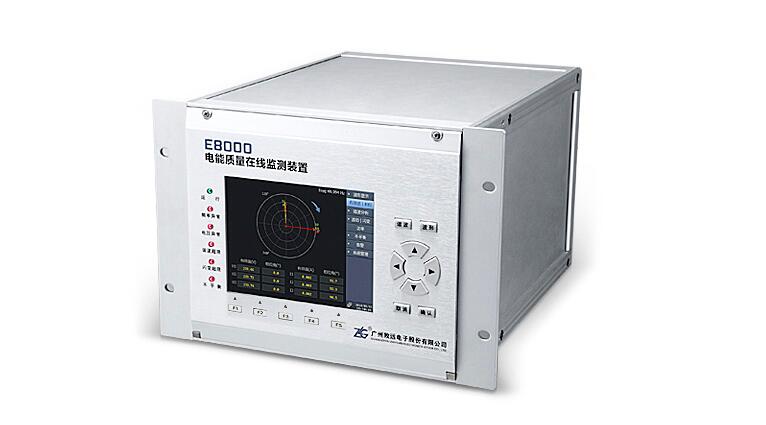

E8000電能質量在線監測裝置是我司通過多年的技術積累，推出的具有完全自主知識產權的在線式電能質量監測產品。E8000通過了開普實驗室型式試驗認證和IEC61850 規約一致性實驗認證，精度完全符合IEC61000-4-30A 級標準。目前已通過廣東、廣西等地電科院的入網檢測，廣泛應用于全國各地各級變電站、高耗能企業對現場電能質量的監測與分析。

標準支持：IEC61000-4-30 A級標準/IEC61000-4-7諧波測量/EC61000-4-15閃變測量/行業領先測量精度0.1%

常用功能

原始波形顯示與測量

監測被測信號50 次諧波分量，包括1~50 各次諧波畸變率、 總諧波畸變率、諧波相角、間諧波，滿足國標GB/T 14549 和 IEC 61000-4-7 對公用電網諧波的測試要求。

閃變分析

公共供電點電壓因沖擊性功率負荷（如煉鋼電弧爐，電弧焊機等）引起的電壓快速變化而導致的閃變效應，容易使人眼疲勞、不舒服，甚至情緒煩躁。E8000系列電能質量在線監測裝置具有電壓閃變監測功能，符合GB/T 12326-2008標準。

電壓波動與故障錄波

E8000電能質量在線監測裝置能捕捉所有電壓電流 通道的波形，分析干擾源。諧波分量超標、畸變率超標、電壓有 效值超標、短路故障等均可啟動電壓波形與故障錄波記錄，從而 捕捉電壓波形細微的變化。

分量測量及電壓不平衡度分析

E8000電能質量在線監測裝置可測量電壓電流的不 平衡度及零序、正序、負序的幅值和相位，顯示電壓電流的相位圖。

電力系統頻率波動監測及記錄

E8000電能質量在線監測裝置頻率測量精度為 0.001Hz，頻率范圍從42.5Hz 連續到57.5Hz，在線監測電力系 統頻率，頻率越限可及時報警及記錄。

電能質量超標計量

E8000電能質量在線監測裝置可以連續不間斷監視 電能質量是否符合相關標準，通過軟件可設置不同的超標條件， 啟動超標電能參數統計并記錄對應超標量，時間分辨率達1ms。

特色功能

企業級電能質量監測系統

企業級電能質量監測系統適合監測點數量較少的中小型企業進行電能質量監測，幫助企業全方位記錄電能參數，便于發現電能質量問題，為電能質量治理提供數據基礎；電能質量監測系統可捕捉電網系統中各類電能異常事件，分析事件對系統設備的影響，確保安全生產，降低企業管理成本，提高生產效率。

3G無線電能質量監測方案

目前針對部分鋼鐵、冶金、化工等工業企業，由于專用光纖網絡鋪設成本高、實施周期長，致遠電子采用基于3G技術和虛擬專用網VPN無線監測方案，將各監測點的數據安全上送到PQS子站系統，管理人員可通過web遠程查看和管理電能質量系統。

無線方案的詳細實施方案：http://www.zlg.cn/pq/wpq.php

支持標準化數據格式

PQDIF

IEEE 1159 規定的一種通用標準的數據交換格式PQDIF（Power Quality Data Interchange Format），該標準提供一個公共的數據交換平臺，使設備提供商和軟件提 供商之間的數據能夠相互導入、導出、互相使用。

Comtrade

Comtrade(IEEE Std C37.111-1999，IEEE Standard Common Format for Transient Data Exchange) 是IEEE 標準電力系統暫態數據交換格式，該標準 為電力系統或電力系統模型采集到的暫態波形和事件數據定義了一種格式。

測量精度高

E8000測量精度達到IEC61000-4-30A 級標準，完全符合國家標準要求

GB/T 15945-2008 電能質量電力系統頻率偏差

GB/T 12326-2008 電能質量電壓波動和閃變

GB/T 14549-93 電能質量公用電網諧波

GB/T 15543-2008 電能質量三相電壓不平衡

行業標準

完全符合《光伏發電站接入電力系統技術規定》（GB/T19964-2012）

完全符合《光伏發電站電能質量檢測技術規程》（NB/T32006-2013）

嚴格符合《風力發電機組電能質量測量和評估方法》（GB/T20320-2013）

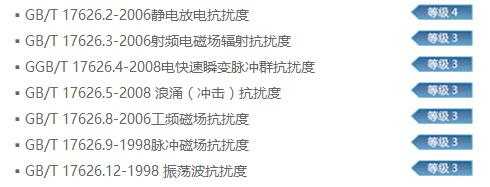

EMC性能

我司擁有國際上先進的電磁兼容測試系統，設備來自EMTEST、HAEFELY、Agilent、Schaffner 等品牌，在國內同行中處于領先地位， 確保產品在EMC 性能上可以通過GB 相關等級測試。
