電子測量儀器

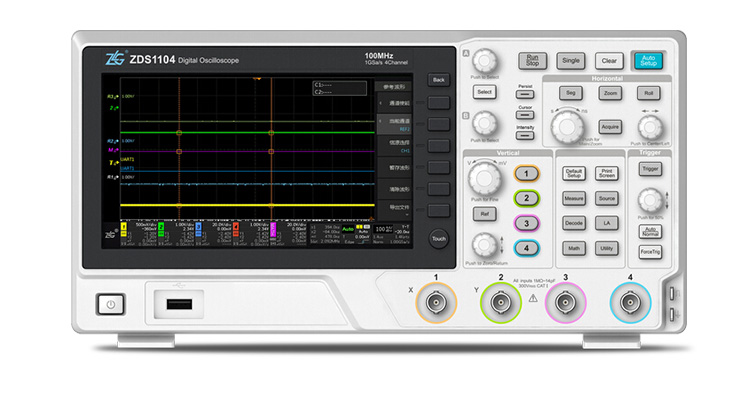

ZDS1000系列
"小而美"的基礎研發型示波器
型號 | 模擬帶寬 | 通道數 | 采樣率 | 存儲深度 | 波形刷新率 | 解碼種類 | FFT點數 | 測量統計項 | 屏幕 |
ZDS1104 | 100M | 4 | 1G | 28M | 50kwfm/s | 17種 | 100K | 51種 | 7寸觸摸 |
ZDS1074 | 70M | 4 | 1G | 28M | 50kwfm/s | 17種 | 100K | 51種 | 7寸觸摸 |

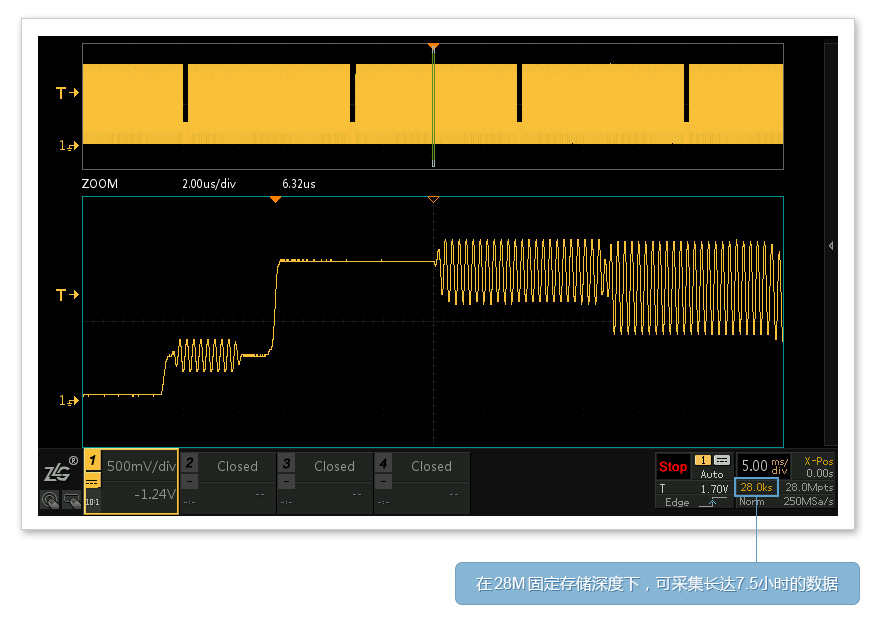

海量存儲、縮放自如
只有存儲深度足夠，示波器的采樣率才能充分發揮，觀察到的波形也更加真實、細膩。ZDS1104示波器標配28M
存儲深度，您可以在1K采樣率下輕松觀測7.5小時的波形！

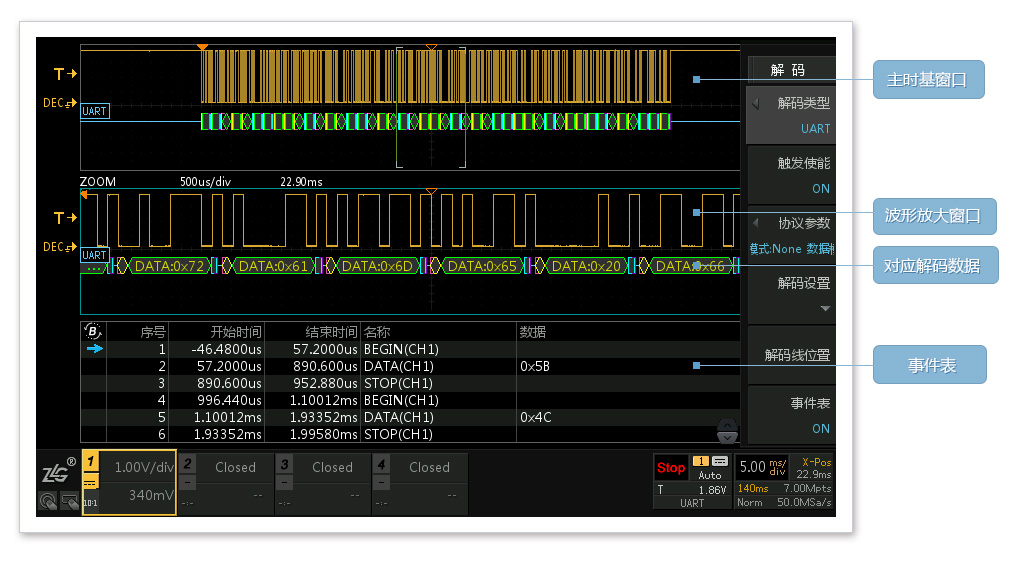

協議解碼、信手拈來
協議信號調試不只要關注波形質量，更要關注波形對應數據，而協議解碼功能往往作為示波器的付費選配功能。ZDS1104示波器史無前例地免費標配了UART、 SPI、 I2C、 USB、 PS/2、 DALI、 Wiegand、 1-Wire、
DS18B20、 HDQ、 SD_SPI、 SD_SD、 Manchester、Diff-Manche、 Miller、 DHT11、 SHT11
共17種協議解碼

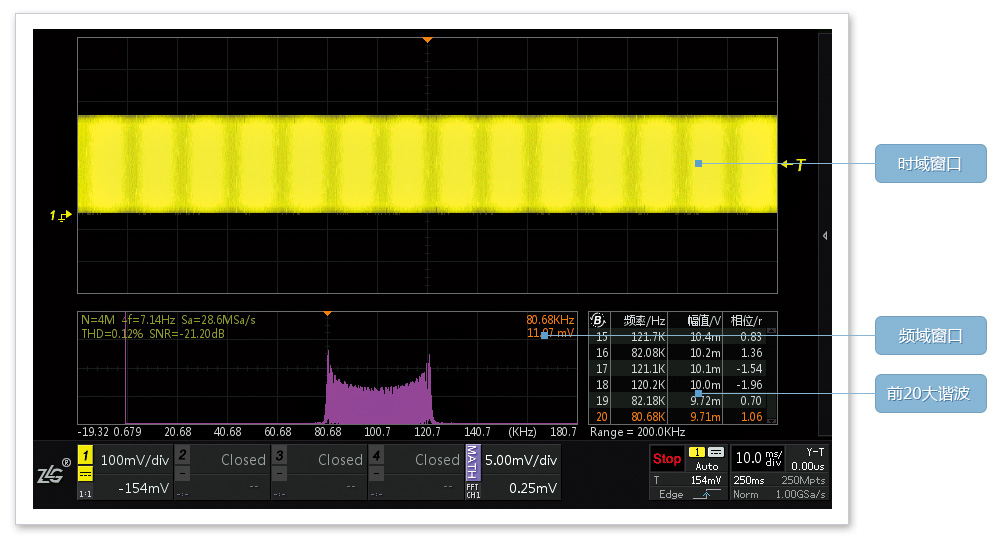

信號頻譜，洞察秋毫
FFT功能在定位電路中的干擾噪聲來源尤為重要，但離開了充足的FFT分析頻點支持，F(xiàn)FT的分析結果往往毫無意義。ZDS1104示波器首次將基礎型示波器的FFT分析點數提升為100K，在1G采樣率的情況下，頻譜分辨率仍能精確到10KHz。

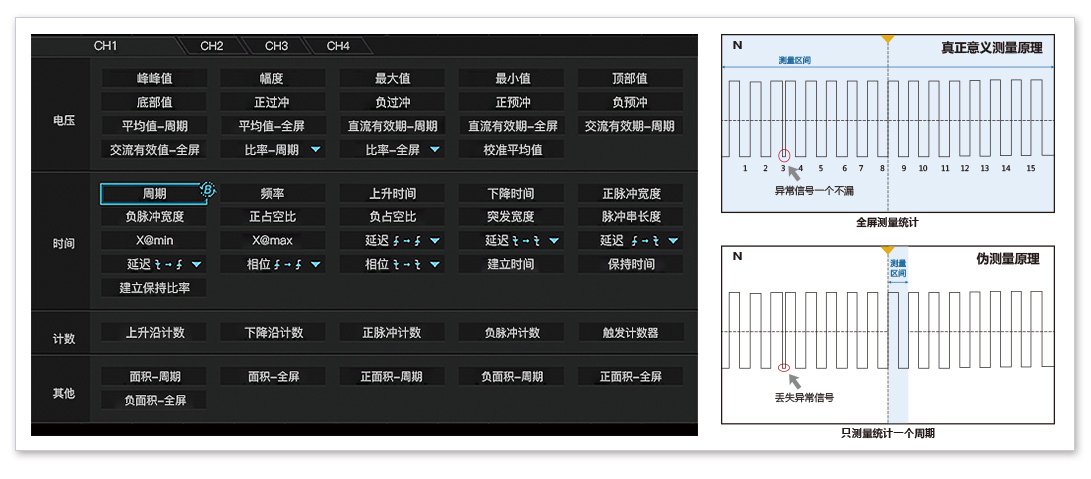

參數測量、應有盡有
不同于傳統示波器只測一個周期，或通過抽樣減少數據量再測量的模式，ZDS1104示波器通過FPGA全硬件并行處理，
基于原始采樣率和28Mpts全存儲深度，對每一幀波形每一周期進行測量統計，測試項目可達51種，
并且支持24種參數同時顯示。
