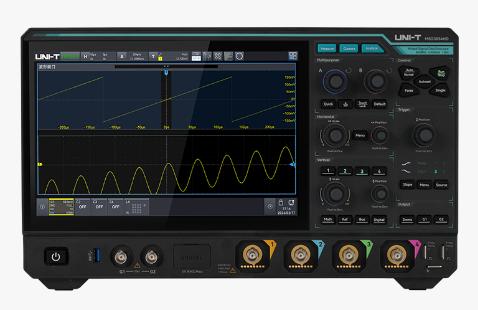

MSO3000HD系列高分辨率示波器
MSO3000HD是一款集成了4信號通道，16通道邏輯分析儀和2通道任意波形發生器的高分辨示波器。配備了
R12?12bit分辨率的ADC，可通過ERES增強分辨率至16bit，其最大采樣率為2.5GSa/s，存儲深度為500Mpts，
波形捕獲率為1,500,000wfms/s，依此可確保高質量的波形分析。MSO3000HD支持11種觸發事件，12種協議
數據，還可通過WebServer實現遠程操控，適用于醫療、低功耗設備、集成電路、高精度電源、電力、汽車
電子等領域的各種測試和分析任務，是一款功能全、性能強大的儀器設備。
產品特點
● 模擬通道帶寬：500MHz/350MHz/200MHz
● 模擬通道*4 + Gen*2 + LA*16
● 實時采樣率高達2.5GSa/s
● 最高存儲深度達500Mpts
● 波形捕獲率1,500,000wfms/s
● 分辨率12bit(ADC)+ 4bit(ERES)
● 實時頻譜、探頭自識別、時間趨勢圖、直方圖
● 數學:基本波形代數，FFT，高級公式編輯器
● 內置50MHz雙通道函數波形任意發生器（選配）*
● 14種電源分析（選配）*、12種協議解碼和分析（選配）*
● 10.1 英寸觸控屏
● 豐富的接口：USB 3.0 Host *3、USB 3.0 Device、LAN(千兆)、EXT Trig、AUX Out(Trig Out\Pass/Fail)輸出、Gen *2、HDMI、10MHz Ref in/Out、WiFi
● 支持WebServer兼容多平臺遠程操控
技術指標
型號 | MSO3054HD | MSO3034HD | MSO3024HD |
帶寬 | 500MHz | 350MHz | 200MHz |
上升時間 | ≤0.75ns | ≤1.00ns | ≤1.80ns |
垂直分辨率 | 12bit(ADC)+4bit(ERES) | ||
波形捕獲率 | 500,000wfms/s | ||
1.500,000wfms/s(順序模式) | |||
實時采樣率 | 模擬通道:2.5GSa/s(交織模式),1.25GSa/s(非交織模式)數字通道:1.25GSa/s; | ||
存儲深度 | 最大500Mpts | ||
通道數 | 模擬通道*4+LA*16+Gen*2 | ||
單位 | W、A、V和U,默認為:V | ||
通道隔離度 | 直流至最大帶寬：>40 dB | ||
數字通道最大采樣率 | 1.25GSa/s | ||
數字通道存儲深度 | 500Mpts | ||
觸發 | 區域觸發、邊沿觸發、欠幅脈沖觸發、超幅脈沖觸發、第N邊沿觸發、延遲觸發、超時觸發、 持續時間、建立/保持、脈寬觸發、斜率觸發、視頻觸發、碼型觸發、RS232/UART觸發、 I2C觸發、SPI觸發、CAN觸發、CAN-FD、LIN、FlexRay、I2S、MIL-STD-1553B、SENT、 ARINC 429 | ||
串行解碼 | RS232/UART、I2C、SPI、CAN、CAN-FD、LIN、FlexRay、Audio、MIL-STD-1553B、SENT、 ARINC 429、Manchester | ||
并行解碼 | 最高18位并行總線解碼，支持2模擬通道和16數字通道組合，支持自定義時鐘設置 | ||
信號源 | 雙通道,50MHz,250MSa/s | ||
電能質量分析 | 電源抑制比、開關損耗、閉環控制響應分析、安全工作區、電能質量評估、調制分析、電流諧 波檢測、穩定導通電阻、浪涌電流分析功能、轉換速率、輸出紋波、啟動/關閉時間、瞬態響應、 功率效率 | ||
接口 | USB 3.0 Host *3、USB 3.0 Device、LAN (千兆) 、EXT Trig、AUX Out(Trig Out\Pass/Fail)輸出、 Gen*2、HDMI、10MHz Ref In/Out、WIFI | ||
基本參數
電源電壓 | 100V～240VAC（波動：±10%），50Hz/60Hz 100V～120VAC（波動：±10%），400Hz |
屏幕尺寸 | 10.1英寸多點觸控電容屏 |
機身重量 | 3.56kg |
機身尺寸(W×H×D) | 361mm×209mm×106mm |
