優利德

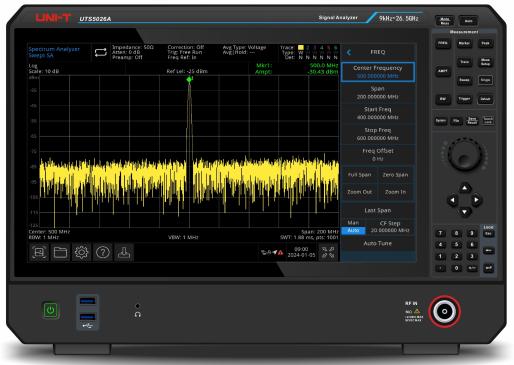

UTS5000A系列信號分析儀
UTS5000A系列信號分析儀測量范圍為9kHz~13.6GHz/26.5GHz；選擇性為4.1：1；擁有強大的頻譜分析
和矢量分析能力；支持高級測量、EMI和Windows+，能讓用戶掌握被測信號全方位的動態及細節，呈現
完美的測試效果和提供更佳的解決方案?？?span style="color: rgb(0, 0, 0); font-family: Arial; font-size: 10.5pt; mso-spacerun: "yes"; mso-font-kerning: 0.0000pt;">應用于電子制造業的功能/終端/質檢測試，也適用于無線通信
測量，射頻微波課程，電磁兼容預掃，半導體測量等眾多應用場景中。
產品特性
n 頻率范圍從9 kHz到最高 26.5 GHz
n 顯示平均噪聲電平DANL可達-163 dBm(典型值)
n 相位噪聲<-107 d Bc/Hz(偏移10 kHz處,典型值)
n 掃描點數最高到100001點
n 最小分辨率帶寬(RBW)1 Hz
n 支持高級一鍵測量(選件)
n 支持EMI預掃分析功能(選件)
n 支持模擬解調分析(選件)
n 支持矢量信號分析(選件)
n 支持實時頻譜分析(選件)
n 支持I/Q分析(選件)
n 配置15.6英寸1920x1080高清電容觸摸薄膜晶體管LCD顯示屏
n 外圍接口豐富：支持鍵盤、鼠標、存儲、上位機、遠程控制、Web控制、多設備同步、演示監控、
音頻蜂鳴器等。
技術規格
規格 | ||
電源電壓 | 100 至 240VAC(波動 ：±10%) | 100 至 120VAC(波動 ：±10%) |
頻率 | 50/60Hz | 400Hz |
環境 | ||
溫度范圍 | 操作： 0℃ ~ +40℃ | |
非操作 ：-20℃ ~ +70℃ | ||
冷卻方法 | 風扇強制冷卻 | |
濕度范圍 | 操作： +35℃以下 ≤90％相對濕度； 非操作： +35℃ ~ +40℃ ≤60％相對濕度 | |
海拔高度 | 操作： 3000 米以下； 非操作： 15,000 米以下 | |
污染等級 | 2 | |
使用環境 | 室內使用 | |
機械規格 | ||
尺寸 | 445mm×311mm×195mm (寬×高×深) | |
重量 | 約 11kg | |
調整間隔期 | 建議校準間隔期為一年 | |
法規標準 | ||
電磁兼容 | 符合 EMC 指令(2014/30/Eu),符合或者優于 IEC 61326-1:2021/EN61326-1:2021,IEC 61326-2-1:2021/EN61326-2-1:2021 | |
傳導騷擾 | CISPR 11/EN 55011 | CLASS B group 1,150kHz-30MHz |
輻射騷擾 | CISPR 11/EN 55011 | CLASS B group 1,30MHz-1GHz |
靜電放電(ESD) | IEC 61000-4-2/EN 61000-4-2 | 4.0 kV(接觸),8.0 kV(空氣) |
射頻電磁場抗擾度 |
IEC 61000-4-3/EN 61000-4-3 |
0V/m(80 MHz to 1 GHz); 3V/m(1.4 GHz to 2 GHz); 1V/m(2.0 GHz to 2.7GHz |
電快速瞬變脈沖群 (EFT) | IEC 61000-4-4/EN 61000-4-4 | 2kV(AC 輸入端口) |
浪涌 | IEC 61000-4-5/EN 61000-4-5 | 1kV(火線到零線) 2kV(火/零線到地) |
射頻連續傳導抗擾度 | IEC 61000-4-6/EN 61000-4-6 | 3V,0.15-80MHz |
電壓暫降與短時中斷 |
IEC 61000-4-11/EN 61000-4-11 | 電壓暫降： 0%UT during 1cycle 40%UT during 10/12 cycles; 70%UT during 25/30 cycles 短時中斷： 0%UT during 250/300 cycles
|
安全規范 | ||
EN 61010-1:2010+A1:2019 EN IEC61010-2-030:2021+A11:2021 BS EN61010-1:2010+A1:2019 BS EN IEC61010-2-030:2021+A11:2021 UL 61010-1:2012 Ed.3+ R:19 Jul2019 UL 61010-2-030:2018 Ed.2 CSA C22.2#61010-1:2012 Ed.3+u1;u2;A1 CSA C22.2#61010-2-030:2018 Ed.2 | ||
