------ 一種可對廣域網接口進行全面深入分析的多功能分析儀

概覽

•        簡單快速的配置
•        支持高速 (OC3/STM-1 和 OC12/STM-4) 光纖接口的實時分析
•        一臺儀表便可支持ATM和PoS服務
•        一臺儀表支持單模和多模

產品功能
OptiView 廣域網分析儀可以讓您即時、全面地透視廣域網鏈路性能，幫您對從T1到OC12的廣域網鏈路進行積極主動地管理和高性能的故障診斷。

迅速透視您的高速?gòu)V域網鏈路

OptiView OC3/OC12 廣域網分析儀對廣域網鏈路提供快速、方便、全面的性能分析方法。能夠從任何一臺工作站遠程控制它，可對廣域網鏈路從物理層到應用層地分析，必要時還可以啟用協議分析。自動檢測鏈路上任一新的網絡應用或端口，當有流量通過價值連城的廣域網連接時讓您獲得通知。您可以把 OptiView OC3/OC12 廣域網分析儀做了一個獨立的工具，也可以把它做為綜合管理方案的一部分。

易于配置
做為一個獨立的平臺， OptiView 廣域網分析儀可以在 OC3 和 OC12 鏈路上既支持 ATM 也支持SONET/SDH。廣域網分析儀小巧緊湊（半個機架寬1U高），既支持單模鏈路也支持多模鏈路。此設計可以監測不同的鏈路類型，適應未來網絡高速鏈路或廣域網技術的需求。

OptiView 廣域網分析儀可以同時監測上下行兩條高速鏈路，可以同時顯示和分析全雙工的流量。

廣域網分析儀具有一個10/100 Mbps 以太網 RJ-45管理口，可以通過管理口用 Optiview 廣域網分析儀遠程控制軟件（此軟件做為廣域網分析儀產品的一部分）提供遠程管理，最多能提供8個用戶同時在線接入并執行不同的分析。網絡管理設置容易，例如SNMP "陷阱"目標的設置，設備搜索的范圍，用戶認證和訪問級別權限等等。用戶安全設置提供了必要的靈活性來符合Sarbanes- Oxley對于數據查看和存取的新需求。

分析儀安裝設置就如家用小工具一樣簡單。將廣域網鏈路通過在線監測接口盒連接至分析儀，接入電源，將管理端口連接到以太網端口，在PC上安裝用戶界面軟件，運行應用程序。隨著分析的自動開啟，您即時就可查找和分析您的廣域網--只需最少的配置。

全面的廣域網透視
OptiView 廣域網分析儀可以用于識別廣域網問題，例如病毒攻擊、新的未知的應用、無授權的嘗試接入以及不規則的流量模板。一旦識別到，就可以去除不符合需要流量，以提高廣域網性能，這樣可能會避免鏈路升級，帶給您即時的投資回報。

可以推動競爭的業務應用需要特別注意廣域網鏈路，因?yàn)樗鼈兘?jīng)常會給遠程用戶帶來最多的問題。OptiView廣域網分析儀提供必要的靈活性來對應用進行分類，根據應用或時間來追蹤它們的利用率。這可以幫助確保在廣域網上集中的應用，提高遠程用戶的工作效率。

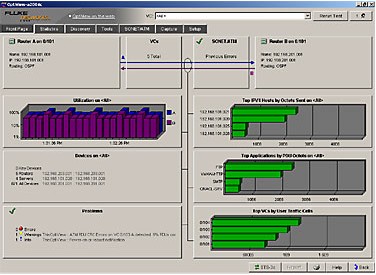

廣域網分析儀在測試界面的首頁提供豐富的圖形化信息，輕松就可以深入查看信息，您可以迅速查看到您的廣域網鏈路上發生了什么。

當您的廣域網分析儀接入OC3或OC12的廣域網鏈路，它就會持續地監測 SONET 和 ATM 層。跟蹤鏈路的使用，自動發現VC（虛電路），提供利用率、吞吐量、錯誤統計。明顯地告訴您流量最大和錯誤最多的VC。高級設備搜索功能可以利用RMON將廣域網鏈路上通訊的所有設備都顯示出來，比如，最高的應用協議統計，最高的對話主機統計，最多的應用類型統計，最高對話主機統計。

設備搜索可以將網絡設備進行自動分類，如主機，服務器，交換機，路由器等網絡設備。網絡搜索功能可以自動發現ATM所用的所有VP/VC，而且包括MPLS信息，可以分辨35種不同的ATM和PoS封裝類型。

可以圖形化地查看某個VC或所有VC，并分析數據，包括利用率，CRC錯誤，CLP或其它指定類型的信元流量，可以有選擇地進一步查看某個VC或所有VC綜合的詳細結果。

SONET/SDH 和 ATM 錯誤和告警

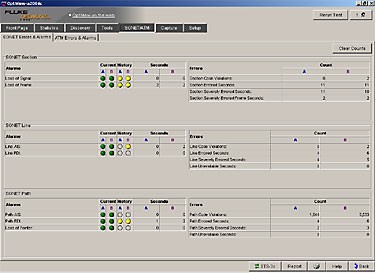

OptiView 廣域網分析儀可以探測出發生在 SONET/SDH 和 ATM 鏈路上的最常見錯誤和告警。例如，SONET錯誤包括信號丟失、幀丟失、AIS/RDI告警、干擾碼或錯誤時間等，ATM錯誤包括LOCD、HEC信元等，這些報告以數字表格的形式統計出來。

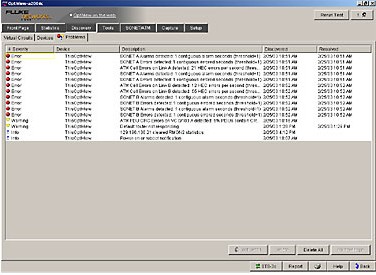

如果錯誤超過您所設置的門限值，可以在故障日志中報告出來

設備搜索和分析
設備搜索

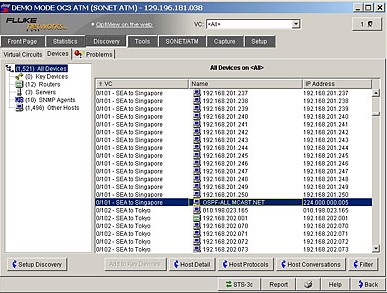

搜索的設備以廣域網鏈路中源和目的IP設備形式顯示出來。對于所有搜索出來的設備，都會顯示出它的IP地址和設備名稱（DNS， NetBIOS 或 SNMP）。 廣域網分析儀以不同的形式將這此設備進行分類，如路由器，服務器，SNMP代理，用戶主機等。所有設備都可以按照指定的屬性索引，如虛電路、IP地址、名稱。 對于選中的設備，還可以直接通過"Detail"按鈕查看詳情，通過這種方式定位在哪個VC有哪些主機，在服務器上運行著什么服務，路由器上運行著什么路由協議。

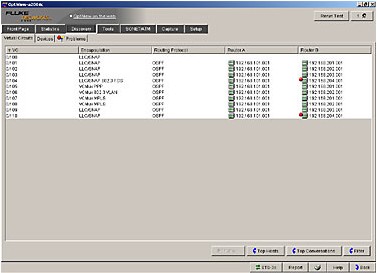

虛電路搜索

各個虛電路的封裝屬性可一起自動發現?，F(xiàn)在支持35種不同的ATM和POS應用識別，包括MPLS、LLC SNAP、虛電路復用等等。另外，每個虛電路近端和遠端所用的路由器IP地址和路由協議都可以查找出來。

利用率、RMON 和 RMON2 統計
利用率

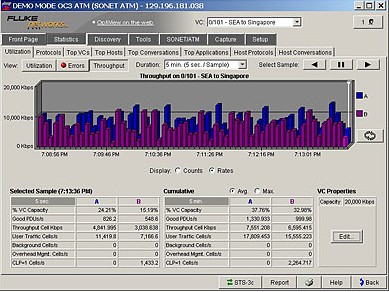

利用率按不同角度分類，給出全面的統計數字，可以設置不同的采樣頻率來統計，檢測所有VC或某個獨立VC的數據，從5秒鐘到一周的報告都可以存儲在廣域網分析儀中。這樣可以驗證帶寬的可用性，確保服務被恰當分配，帶寬資源不被浪費，將應用按優先權進行規劃。

應用分析

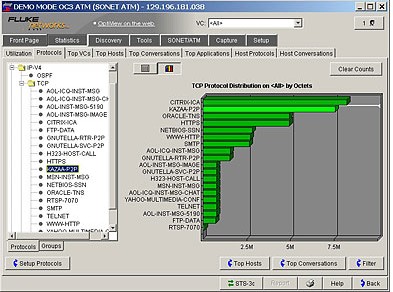

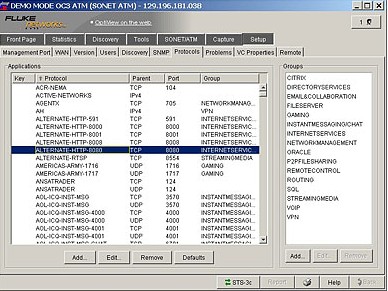

OptiView 廣域網分析儀可以識別目前最常使用的應用，讓用戶對某一組織的應用，配置特別的名稱。檢查所有電路或選定虛電路的應用分布。協議以類似于文件夾的形式分層列出，可以由 OSI 模型的網絡層到應用層逐層篩選。點擊相應文件即可顯示相應的協議分布，同時在右側窗口中顯示協議分布情況?？梢园凑?qǐng)D形和圖表兩種形式查看。
當檢測出罕見的協議時，分析儀自動將其增加到監測列表中，同時顯示所表示的端口號。

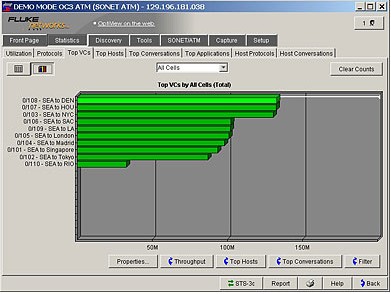

流量最高的VC（虛電路）

廣域網分析儀可以同時監測所有VC的流量，并按照用戶流量的變化自動地以不同條目分類索引，例如用戶流量大小，CRC錯誤量，信元丟失率或其它標準。這一特點可以充許您同時快速全面地分析全部VC。

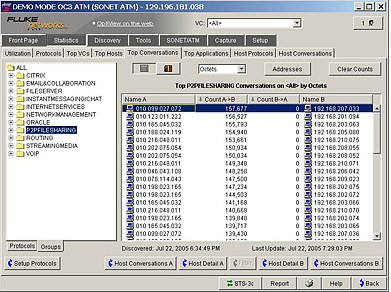

最高繁忙的對話主機

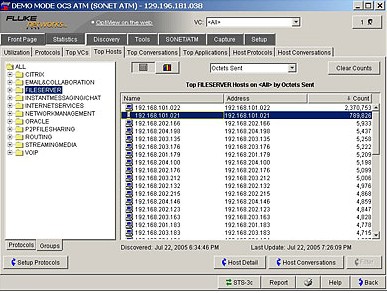

廣域網分析儀可以針對全部VC或選中的VC中查看用戶消耗帶寬的情況，使用常見文件夾格式根據協議過濾您想查看的最繁忙主機。點擊相應文件夾即可顯示協議分布，同時在右側窗口中顯示協議分布情況。可以按照?qǐng)D形和圖表兩種形式查看。

最繁忙的會話也可以用相同的格式顯示出來。 例如，您可以通過這種方式查看使用HTTP協議進行通信的最繁忙的主機占據指定VC帶寬的情況。

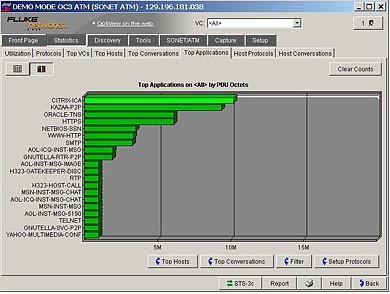

最繁忙的應用也可以顯示出來。在按照要求分類之前可以將所有TCP和UDP的應用進行查看。

廣域網通信中的數據包的捕捉

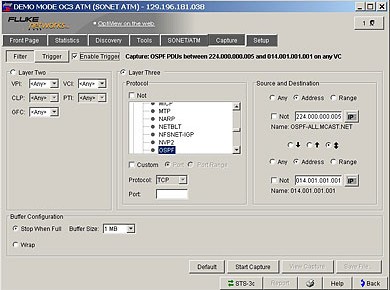

如果要深入解決問題，廣域網分析儀集成了全面的捕捉數據包功能。分析儀有對OC3和OC12全雙工的全速率捕包能力。在數據包捕捉功能界面開始設定捕包策略，或在主機對話統計界面點擊捕包按鈕，完成從源到目的設備之間的數據捕捉任務。 如果您需要深入分析，也可以方便地設置過濾策略。

最重要的是，廣域網分析儀可以同時在選定的多個虛電路上同時捕捉數據包。實時探測所有VC數據，提高協議分析在故障診斷和監測方面的效率。 和其它協議分析儀一樣， OptiView 廣域網分析儀可以安排捕捉緩存的大小、選定AAL5協議數據單元的類型、過濾特定的協議、TCP和UDP的端口號、設置觸發機制以及其它捕捉方式。

對于觸發機制，可以按照觸發方式捕捉數據，觸發事情發生后，比較網絡的變化。當選擇停止后，可以馬上調用協議分析專家軟件OPV-PE查看，也可以存儲數據包，將之存放在計算機硬盤。然后調用OPV-PE進行分析，詳細解碼。
