排除網絡連接問題，是一項非常困難且耗時的任務。如果缺少正確的工具，網絡技術人員可能要浪費數小時時間，不停試驗和不斷猜測，方能隔離故障。

我們?yōu)槟峁┝?NetTool II 系列在線型網絡萬用表，徹底結束了這種盲目猜測做法。NetTool 在單獨的掌上工具中集成了 NetProve 診斷、在線千兆可見性、IntelliTone 數字技術、網絡、IP 電話和 PC 配置功能，等于為您裝配了快速解決最高難度連接問題所需的一切工具。

特點

·         NetProve? 診斷 --- 快速定位設備和應用連通性問題

·         在線千兆可見性 --- 以在線方式深入洞察交換機、PC、IP 電話和其他設備之間的 10/100/Gig 鏈路，快速解決和記錄網絡問題

·         VoIP 故障排除 --- 在線連接，深入洞察 VoIP 呼叫，快速診斷 IP 電話啟動、通話控制問題，并測量關鍵性的呼叫質量指標

·         PoE 測量 --- 驗證 PoE 系統準備狀態，排除 PoE 設備故障

·         發現可用網絡資源 – 查看活動服務器、路由器和打印機提供的 MAC 地址和 IP 地址、子網以及相關服務

·         IntelliTone? 數字信號發生器 --- 快速、安全地定位在運行網絡中的電纜

·         PC 的網絡配置查詢 --- 查看被配置為PC使用的服務器以及提供的服務、名稱、IP 地址和子網

·         VLAN、CDP、EDP、LLDP 可見性 --- 查看本地 VLAN 和設備 VLAN以及發現協議信息

·         區分信息插口中的服務 --- 確定信息插口是否正在提供以太網、電話、令牌環或者未使用

·         監控網絡健康狀況 --- 查看臺式機和網絡會話的利用率、廣播、錯誤、沖突和發送的幀

·         問題日志 --- 通知您有關錯誤過多、IP重復、DNS 查詢無應答、多余的協議和 TCP/IP 連接錯誤等信息

·         執行基本的電纜測試 --- 檢查跳線或布線的長度、短路、串繞線對或開路，包括針對針的連接

功能

在線功能―――在線功能可縮短測試時間并少走彎路

NetTool II 系列是目前唯一的手持式故障排除工具，它可提供對 10、100 和 Gigabit鏈路的在線可見性，以便查看網絡和終端設備（如 PC、VoIP 電話、接入點和安全攝像頭等）之間的實際流量。通過分析網絡設備會話，您能夠查看詳細的配置信息，以便排除兼容性和連接性問題。

   通過在終端設備（本例中為 PC）和網絡之間在線連接該設備，可查看報告和實際雙工設置、協議速度以及鏈路配置等信息。然后，可通過顯示的 PC 網絡地址、所用服務器和 VLAN id 以及 CDP 信息，查看 PC 到網絡的會話。此外，還可查看 PC 的配置情況，包括：MAC 地址和 IP 地址，服務器（DHCP、電子郵件、HTTP 和 DNS）以及使用的路由器和打印機等。

通過 NetProve?快速定位連接和應用響應問題

   通過 NetProve 自動診斷功能，能以前所未有的速度驗證、定位和記錄網絡連接和應用端口響應問題。 如果您收到用戶抱怨網絡應用速度太慢的投訴，就可以通過 NetTool II 系列，查看關鍵網絡設備和服務連接情況，并快速確定是不是真的出現了網絡故障。如果網絡出現故障，NetProve 將隔離問題源，以便您能快速進行修復。如果不屬于網絡問題，NetProve 將確定響應較慢的應用端口，這樣，您就可分配相應的資源以解決問題。這種解決連接和應用響應問題的革新性方式，比傳統方法至少快四倍，因而能提高工作效率和用戶滿意度。

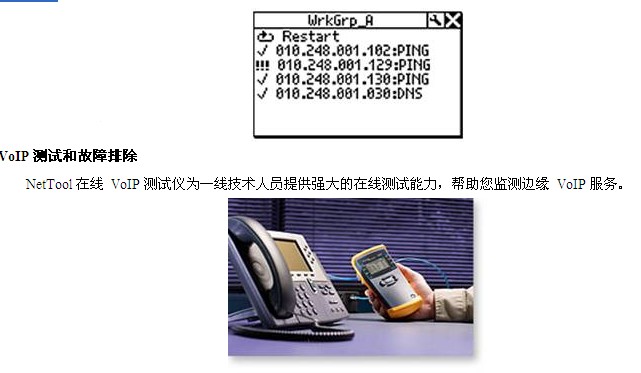

   此外，NetProve 還可改進工作流以提高 IT 人員的工作效率，只需簡單地創建多個目錄來代表不同網段。這樣，您就可在數分鐘內完成驗證多達 100 個企業關鍵設備和服務的連接狀態。

您可通過 NetProve 創建 1 到 10 個目錄來代表您的不同網段，并可按服務器、設備、應用、工作組和/或站點進行組織。

   啟動日志顯示關鍵啟動事件，如 DHCP 地址請求、呼叫服務器和網關的 DNS 查找、操作文件下載以及呼叫服務器注冊等。NetTool VoIP 可支持全面的 IP 電話啟動過程故障診斷，包括結構化線纜、跳線的物理層測試、交換機端口配置、VLAN 和 PoE 電壓等。

  VoIP 日志顯示呼叫控制事件，QoS 配置和呼叫質量指標。該日志記錄呼叫設置、配置和呼叫過程中斷等信息。在呼叫進行時，將顯示 RTP 配置，其中包括 IP 地址、使用的端口、VLAN 優先級或 Diff Serv 和編碼解碼器等。一旦呼叫結束后，日志將顯示 RTP 質量指標如抖動和丟包等。

   VoIP 監視器功能可測量 RTP 流并顯示幀數、幀丟失數、亂序幀數和抖動，幫助跟蹤呼叫質量。此外，該監視器還可顯示 RTCP 端點信息，如抖動和丟包等。此外，還可提供呼叫過程中電話和網絡兩側的統計信息。用戶只需在 IP 電話和網絡之間連接該設備，即可查看 VoIP 呼叫，并能解決眾多問題，而無需用到協議分析儀。您可用它來診斷電話啟動、通話控制問題，并測量關鍵性呼叫質量指標。NetTool 可以與采用 SIP、SCCP 或 H.323 呼叫控制協議的 IP 電話兼容。



PoE 性能測試和故障排除

   在部署 PoE 服務或安裝供電設備之前，需要對以太網供電 (PoE) 鏈路特性進行充分分析。通過檢驗 PoE 線對、線路電壓和電流，以確保成功的部署。在 PD 和 PSE 之間在線放入 NetTool，以診斷和排除 PoE 鏈路配置問題。


在實時網絡中確定電纜位置

   IntelliTone 的數字信號可幫助您方便地找到隱藏在地板、天花板、墻壁和線束中的電纜。這一突破性數字技術，配合 IntelliTone 探頭（選件），可安全、高效地確定在運行網絡中的電纜位置，即使是在交換機處端接。

   為什么選擇數字信號？IntelliTone 數字信號采用高頻率，匹配線纜設備按照設計傳送的較高頻率數據。這樣，該音頻就能夠抑制以太網交換機的干擾數據信號和侵入性的低頻端接。通過 IntelliTone 探頭，工作人員可在安裝、故障排除以及移動、增加和更改期間快速定位正確的電纜。IntelliTone 探頭可通過音頻和 LED 直觀指示燈清楚地確定該數字信號，幫助您從線束或配線板中快速隔離出正確的電纜 -- 使電纜位置不再混淆。

   數字音頻發生器也很有幫助，它可以顯示電纜接線圖，而且在定位電纜后檢查短路、開路和錯線。 IntelliTone 探頭具有 RJ45 輸入端口和線對圖功能，可直接插入配線板或墻上端口。

報告功能

   通過 NetTool 的報告功能，您可以下載包括識別網絡資源和 PC 配置在內的各種測試結果，并與整個小組進行分享。當作為小組成員從事工作，或需要將問題提交給更有經驗的故障排除專家時，這一網絡文檔特別有用。

最少的培訓，最高的使用效率
