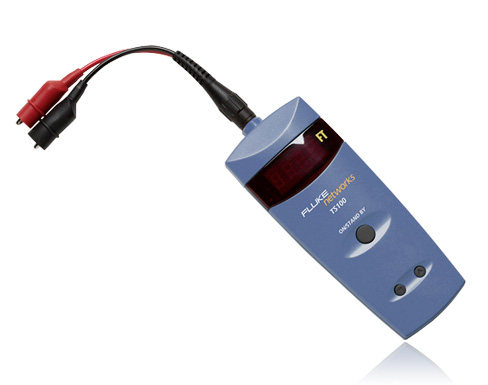

概 覽
? 可用于最長為 3000 英尺（915 米）的兩芯或多芯電纜
? 可從任何電纜線對的一個末端瞬間測量出離開路或故障位置的距離
? 取得專利的 SmartTone? 音頻發生器能夠可靠識別線對
? 測量電纜橋架上的電纜距離
? 電源接通時持續測量
? 顯示距離讀數而不是波形
? 明亮的大號 LED 顯示屏
? 單按鈕操作
? 高電壓檢測
? 防潮
? 附加的電源線選件可用于同軸電纜（F 連接器）及其他應用。
產品功能
這是一種易于使用、價格具有競爭力的三合一工具，將故障定位儀、電纜導線管理器和采用 SmartTone? 技術的音頻發生器組合在一起。只需從任何兩芯或多芯電纜的一端，即可在最長 3000 英尺（915 米）的距離內進行測量。易于在電氣電線、電話線、安全電線和同軸電纜上找到離開路或短路位置的距離。結果以距離讀數的形式顯示，而不是顯示波形，因此，它是供對時域反射測量 (TDR) 不熟悉的技術人員使用的理想工具。無需拉動新的電線或盲目地將墻壁打開，即可找到和修復電纜問題。由于在電源接通時持續進行測量，因此更易于發現間歇故障。
非常適用于卡車和倉庫中的電纜存貨管理，可通過快速評估需求和更精確地管理電纜存貨，針對各種任務進行安排。取得專利的 SmartTone 技術提供了 5 種不同音調，以便對導線和線對進行精確識別，甚至在帶電電纜附近。 在將導線接觸在一起以及將電纜對的遠端瞬時短接時，SmartTone 技術將改變所發出音頻的音調。通過從探頭聽到的這種音調變化，能夠可靠地確認正確的電纜對。如果意外地夾在一個通電線對上（高達 250VAC），那么測量工具中的電壓檢測功能將立即發出一個聲音報警。
| 型號/名稱 | 說明 |
| 26500000 | TS100 線纜故障查找工具，帶 BNC 到鱷魚夾 |
| 26500500 | TS100，帶 BNC 到香蕉插頭到 ABN |
| 26500610 | TS100 公制線纜故障查找工具，帶 BNC 到鱷魚夾 |
| 型號/名稱 | 說明 |
| 26500390 | TS100 長線纜，ABN/PP 線夾（通用） |
| 26501100 | TS100/TS90 連接線，BNC 到鱷魚夾 |
| 26501160 | TS100/TS90 軟包，帶皮帶夾 |
| 26501200 | TS100/TS90 軟線，BNC 至 F（公頭） |
| 26501300 | TS100/TS90 軟線，BNC 至 F（母頭） |
| 26501700 | TS100/TS90 軟線，BNC 至香蕉插頭至 ABN 接頭 |
| 26501600 |
TS100/TS90 軟線，香蕉頭 |
規格
|
電源 |
4 個 AA 堿性電池，提供 50 小時的操作。 |
|
反接電池保護 |
如果電池接反，將不會損壞測試儀。 |
|
輸入保護 |
250 v rms ac，連續或斷斷續續 |
|
潮濕 |
如果測試儀暴露在水中，并且可能進了一些水，仍然不會損壞。有關防潮的信息，請參閱“維護”章節。 |
|
阻抗范圍 |
35 Ω 到 330 Ω，在此范圍內自動補償。不能正確測試阻抗超出此范圍的線纜，并且可能產生奇怪或錯誤讀數。 |
|
最大長度 |
某些線纜類型最長為 2500 英尺；大多數電纜類型最長為 2000 英尺；高損耗電纜最長為 500 英尺。如果線纜太長，致使不能正確測量，測試儀將顯示 –Err。 |
|
典型最大線纜長度 |
2500 英尺：CAT-5 雙絞線對 2000 英尺：12/2 ac 導線 1000 英尺：RG-6/U TV 同軸電纜 500 英尺：RG-174/U 同軸電纜 |
|
最小長度 |
無最小長度，最小非零讀數為 2 英尺 |
|
長度精確度 |
不到 10 英尺的線纜為 ±2 英尺，超過 10 英尺和不到 200 英尺的線纜為 ±5 英尺，超過 200 英尺的線纜為 ±3 % 和±5 英尺 |
|
高壓檢測 |
超過 5 V rms 的交流電壓將觸發高壓警告。 |
|
測量速率 |
每秒最多 4 次完整測量，根據線纜尺寸和均勻性，降至每次測量 2 秒。 |
|
VOP |
可調整，從 -20- 到 -99-，在斷電時保持不變。更換電池時，默認為 -66- |
|
測量技術 |
帶 50 Ω 驅動阻抗的時間域反射計 (TDR)，6 V 最大脈沖高度 |
|
電量不足 |
當電池電壓低于 4.1 V 時，電量指示器會閃爍 |
|
音頻接入 |
幅度為電池電壓的 80 % 時大約為 1 kHz?？勺兊念l率和節奏。線纜條件從其它條件變?yōu)?SPAN lang=EN-US>“正常-開路”時，音頻特性也變化。 |
|
電纜類型 |
實際上為所有兩個或更多導線 |
|
溫度范圍 | |
|
工作存儲 |
32 °F 至 131 °F（0 °C 至 55 °C）-40 °F 至 158 °F（-40 °C 至 70°C） |
|
濕度 | |
|
操作時： |
0 % 至 80 % |
|
存放 |
0 % 至 100 % |
|
重量 |
1 磅 |
|
認證和合規 |
Conformité Européenne。符合歐盟相關條令CAN/CSA-C22.2 No. 60950-1-03 CAN/CSA-C22.2 No. 1,010.1-92 CSA-C22.2 No. 1010.1B-97, UL/ANSI 3111-1 |
