概 覽
借助 OptiFiber，網絡工程師將擁有專業的能力來執行以下工作：
? 通過一個簡便易用的工具對光纜進行檢查、驗證、認證、故障處理和存檔記錄
? 快速診斷造成網絡性能問題的光纖故障，節省時間和金錢
? 輕松確定和解除光纖問題
? 檢查分包商的工作
產品功能
大型建筑和城市使用光纜的網絡正在不斷增長－這就要求對光纜進行認證測試。為了確保關鍵業務光纖基礎設施的性能，網絡擁有者需要掌握光纖線路的完整信息。只有來自福祿克網絡公司的 OptiFiber 光纜認證（OTDR）分析儀可以提供給您這種完整的，極具競爭力的手段。

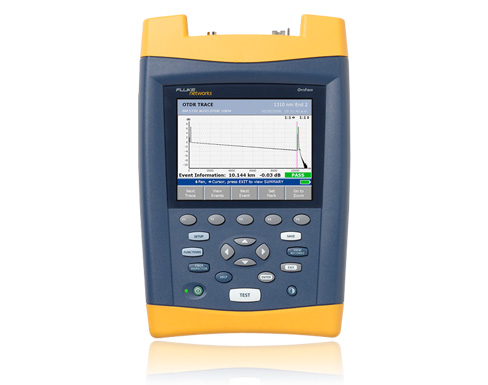

OptiFiber 是第一臺特別為局域網和城域網光纜安裝商設計、可以滿足最新光纜認證和測試需求的儀器。它將插入損耗和光纜長度測量、OTDR 分析和光纜連接頭端接面潔凈度檢查集成在一臺儀器中，提供更高級的光纜認證和故障診斷。隨機附帶的 LinkWare PC 軟件可以管理所有的測試數據，對它們進行文檔備案、生成測試報告。
OptiFiber 可以讓擁有不同經驗水平的承包商、私有網絡所有者按照工業標準和用戶指標對光纜進行認證測試，對短距離光纜進行故障診斷，豐富鏈路并對所有測試結果進行文檔備案。這可以改善光纖網絡的健康狀況。 這樣，您的光纖線路就能輕松應對那些需要更多帶寬的應用。
| 型號/名稱 | 說明 |
| OF-500 | OptiFiber 主機和電池（不含模塊） |
| OF-500-MS/GLD | OptiFiber、多模和單模 OTDR 提供一年金牌支持。 |
| 型號/名稱 | 說明 |
| OF-500-M | OptiFiber 多模超值組合包括主機 （OF-500）、電池、多模模塊（OFTM-5610B）、具有背帶的保護包、USB 電纜、交流適配器、LinkWare 光盤和手冊、用戶指南以及校準證書參見照片 |
| OF-500-S | OptiFiber 單模超值組合包括主機 （OF-500）、電池、單模模塊（OFTM-5730）、具有背帶的保護包、USB 電纜、交流適配器、LinkWare 光盤和手冊、用戶指南以及校準證書參見照片 |
| OF-500-MS | OptiFiber 多模/單模超值組合包括主機 （OF-500）、電池、多模模塊（OFTM-5610B/OFTM-5730）、具有背帶的保護包、USB 電纜、交流適配器、LinkWare 光盤和手冊、用戶指南以及校準證書參見照片 |
| OF-500-M10 | OptiFiber 數據中心就緒認證 OTDR（多模）包括主機（OF-500）、電池、多模 OTDR/OPM/LL 模塊（OFTM-5612B）， 62.5μm 和 50μm 發射光纖、LinkWare 光盤和手冊、用戶指南、32 MB 多媒體卡、 USB 電纜、交流適配器、便攜帶、軟保護箱、200 倍/400 倍檢查照相機、多媒體卡讀卡器以及測試 SC 和 LC 的所有附件參見照片 |
| OF-500-MS35 | OptiFiber 企業就緒認證 OTDR（多模/單模）包括主機（OF-500）、電池、多模/單模 OTDR/OPM/LL 模塊（OFTM-5612B/OFTM-5732）， 62.5μm、50μm 和單模發射光纖、LinkWare 光盤和手冊、用戶指南、32 MB 多媒體卡、 USB 電纜、交流適配器、便攜帶、硬保護箱、200 倍/400 倍檢查照相機（OFTM-5352）、多媒體卡讀卡器以及測試 SC 和 LC 的所有附件參見照片 |
| OF-500-MS45 | OptiFiber 高級企業就緒認證 OTDR（多模/單模）包括 OF-500-MS35 的物品和功能以及 SmartRemote 設備組件（DTX-1800/RU、DTX-MFM2/SU、DTX-SFM2/SU、背帶、用戶指南、Mini-B USB 電纜、備用交流適配器和多媒體卡讀卡器）參見照片 |
| OF-500-MSDTX | OptiFiber 企業就緒認證 OTDR （多模/單模） + DTX CableAnalyzer 包括 OF-500-MS35 的物品和功能以及 DTX-1800 INTL、DTX-MFM2/SU 和 DTX-SFM2/SU 模塊、62.5μm、50μm 和 SM 高級測試參考導線（具有專利防損壞端面）參見照片 |
| 型號/名稱 | 說明 |
| OFTM-5610B | MM OTDR 模塊 |
| OFTM-5611B | MM OTDR，PM 模塊 |
| OFTM-5612B | MM OTDR，PM，LL 模塊 |
| OFTM-5730 | SM OTDR 模塊，帶 VFL |
| OFTM-5731 | SM OTDR 模塊，帶 PM/VFL |
| OFTM-5732 | SM OTDR 模塊，帶 PM/LL/VFL |
| OFSR-MMREM | 帶多模模塊組合的 OptiFiber 智能遠端測試儀 |
| OFSR-SFM | 用于 OptiFiber 智能遠端的單模模塊 |
| OFSR-MFM | 用于 OptiFiber 智能遠端的多模模塊 |
| OFTM-5352 | OptiFiber 的 FiberInspector Pro 視頻探頭選件（200x/ 400x）：包含 FT650 光纖探頭、接口電纜和探頭適配頭（ST、SC、FC 和通用型 2.5 mm 跳線接頭） |
| 型號/名稱 | 說明 |
| OF-OPRT-LC | 可互換的 LC OTDR 端口 |
| NF-OPRT-SC | 可互換的 SC OTDR 端口 |
| NF365 | 艙壁 APC/SC 視頻探頭適配器接頭 |
| NF360 | MT-RJ 視頻探頭適配器接頭 |
| NF362 | 艙壁 LC 視頻探頭適配器接頭 |
| NF364 | MU 視頻探頭適配器接頭 |
| NF366 | E2000 視頻探頭適配器接頭 |
| NF300R | 視頻探頭適配器接頭備用接頭套件（SC、ST， FC， 2.5mm 通用接頭） |
| NF232 | 光纜轉接線，單工，SC-SC，62.5/125, 0.3 米 |
| NF234 | 光纜轉接線，單工，SC-SC，50/125, 0.3 米 |
| NF236 | 光纜轉接線，單工，SC-SC，單模, 0.3 米 |
| NFK1-LAUNCH | SC-SC 62.5/125 μm 發射電纜，100 米 |
| NFK3-LAUNCH | SC-SC 單模發射電纜，130 米 |
| OFBP-LI | OptiFiber 鋰離子電池 |
| OFCC-HCASE | OptiFiber 硬攜箱 |
| DSP-MCR-U | 多媒體存儲卡讀卡器，USB 電纜 |
| NFK2-LAUNCH | SC-SC 50/125 μm 發射電纜，100 米 |
| SFMULTIMODESOURCE | SimpliFiber Pro 多模 850/1300 光源。固定 SC 端口（使用單獨購買的混合測試參考導線附件，可提供 ST 和 LC 測試功能）包括 FindFiberTM 光源功能。 |
| SFSINGLEMODESOURCE | SimpliFiber Pro 單模 1310/1550 激光光源。固定 SC 端口（使用單獨購買的混合測試參考導線附件，可提供 ST 和 LC 測試功能）包括 FindFiberTM 光源功能。 |
| NF400 | 光纖附件便攜包 |
| 3034228 | 點煙器插座適配器電纜 — 可在前往工作現場途中給 OptiFiber 充電 |
| NF-MANDREL-50 | 紅色多模光纖卷軸，用于帶 3 mm 插座的50/125 μm 光纖 |
| NF-MANDREL-625 | 灰色多模光纖卷軸，用于帶 3 mm 插座的62.5/125 μm 光纖 |
| NFK1-MANDREL-KIT | 多模光纖卷軸套件，包括兩個紅色的用于 50/125 μm電纜的卷軸和兩個灰色的用于 62.5/125 μm 電纜的卷軸 |
| NFB1/2-LC/ST | 包括測試參考導線 NFK1-DPLX-LC、NFK1-DPLX-ST、NFK2-DPLX-LC、NFK1-DPLX-ST、功率計用 LC 和 ST 適配器以及 62.5/125 和 50/125 μm 卷軸的套件。隨附標準的 DTX-MFM2 或 DTX-GFM2，該套件還提供一整套附件，用于測試與 SC、LC 和 ST 連接器的多模鏈路。 |
| NFA-SC | 兩件套裝用于 DTX-xFM2 功率計端口的 SC 適配器。 |
| NFA-LC | 兩件套裝用于 DTX-xFM2 功率計端口的 LC 適配器。 |
| NFA-ST | 兩件套裝用于 DTX-xFM2 功率計端口的 ST 適配器。 |
| NFA-FC | FC 測試適配器，雙件套裝 |
| NFK1-DPLX-SC | 用于 SC 適配器的雙工 MM 62.5 μm TRC，2 件套裝 |
| NFK1-DPLX-LC | 用于 LC 適配器的雙工 MM 62.5 μm TRC，2 件套裝 |
| NFK1-DPLX-ST | 用于 ST 適配器的雙工 MM 62.5 μm TRC，2 件套裝 |
| NFK1-DPLX-FC | 用于 FC 適配器的雙工 MM 62.5 μm TRC，2 件套裝 |
| NFK2-DPLX-SC | 用于 SC 適配器的雙工 MM 50 μm TRC，2 件套裝 |
| NFK2-DPLX-LC | 用于 LC 適配器的雙工 MM 50 μm TRC，2 件套裝 |
| NFK2-DPLX-ST | 用于 ST 適配器的雙工 MM 50 μm TRC，2 件套裝 |
| NFK2-DPLX-FC | 用于 FC 適配器的雙工 MM 50 μm TRC，2 件套裝 |
| NFK3-DPLX-SC | SC 適配器雙工 SM TRC，2 件套裝 |
| NFK3-DPLX-LC | LC 適配器雙工 SM TRC，2 件套裝 |
| NFK3-DPLX-ST | ST 適配器雙工 SM TRC，2 件套裝 |
| NFK3-DPLX-FC | FC 適配器雙工 SM TRC，2 件套裝 |
| NFK1-LAUNCH-ST | SC/ST 發射光纖 62.5uM |
| NFK1-LAUNCH-LC | SC/LC 發射光纖 62.5uM |
| NFK1-LAUNCH-FC | SC/FC 發射光纖 62.5uM |
| NFK2-LAUNCH-ST | SC/ST 發射光纖 50uM |
| NFK2-LAUNCH-LC | SC/LC 發射光纖 50uM |
| NFK2-LAUNCH-FC | SC/FC 發射光纖 50uM |
| NFK2-LAUNCH-E2K | SC/E2000 發射光纖 50uM |
| NFK3-LAUNCH-ST | SC/ST 發射光纖 SM |
| NFK3-LAUNCH-LC | SC/LC 發射光纖 SM |
| NFK3-LAUNCH-FC | SC/FC 發射光纖 SM |
| NFK3-LAUNCH-E2K | SC/E2000 發射光纖 SM |
| OFCC-SOFTCASE | OPTIFIBER 便攜包 |
| 型號/名稱 | 說明 |
| GLD-OF | OptiFiber 主機和電池（無模塊）提供一年金牌支持 － 型號包括：OF-500 |
| GLD-OF-500-M | OptiFiber 多模超值組合提供一年金牌支持，型號包括：OF-500-M、OF-500-01、OF-500-01/50M、OF-500-02、OF-500-02/50M 或 OF-400-01。 |
| GLD-OF-500-MS | OptiFiber 多模/單模超值組合提供一年金牌支持，型號包括：OF-500-MS 或 OF-400-03（也可選擇三年金牌支持：GLD-OF-500-MS-3YR）。 |
| GLD-OF-500-M10 | OptiFiber 數據中心就緒認證 OTDR（多模）提供一年金牌支持，型號包括：OF-500-M10、OF-500-10 或 OF-500-10/50M。 |
| GLD-OF-500-MS35 | OptiFiber 數據中心就緒認證 OTDR（單模/多模）組合提供一年金牌支持，型號包括：OF-500-MS35、OF-500-35 或 OF-500-35/50M（也可選擇三年金牌支持：GLD-OF-500-MS35-3）。 |
| GLD-OF-500-MS45 | OptiFiber 高級企業就緒認證 OTDR（單模/多模）組合提供一年金牌支持，型號包括：OF-500-MS45 或 OF-500-45。 |
| GLD-OF-500-MSDTX | OptiFiber 企業就緒認證 OTDR + DTX CableAnalyzer（多模/單模）組合提供一年金牌支持，型號包括：OF-500-MSDTX 或 OF-500-50。 |
| GLD-OFTM-53XX | OptiFiber 探頭測試套件提供一年金牌支持，型號包括：OFTM-5352 |
| GLD-OFTM-56XX | OptiFiber 模塊 - 型號提供一年金牌支持，型號：OFTM-5610B、OFTM-5611B、OFTM-5612B |
| GLD-OFTM-57XX | OptiFiber 模塊 - 型號提供一年金牌支持，型號：OFTM-5730、OFTM-5731 或 OFTM-5732 |
| GLD-OF-500-MOD | OptiFiber 提供一年金牌支持，型號包括：OF-500-M 或 OF-500-S |
|
OptiFiber 一般規格 | ||||
|
重量 |
帶模塊和電池的主機：4.5 磅（1.9 千克） | |||
|
體積 |
帶模塊和電池的主機：11.4 x 7.5 x 2.5 英寸 （29.0 x 19.1 x 6.4厘米） | |||
|
電池 |
鋰離子電池 | |||
|
電池壽命 |
正常使用情況下 8 小時 | |||
|
連接 |
USB、RS-232、PS-2 鍵盤、光纖檢查儀照相機 | |||
|
內存卡 |
SD 多媒體卡（最大 128 MB ） | |||
|
操作溫度 |
O °C 至 40°C（在連續實時跟蹤模式下工作溫度為 35°C ） | |||
|
OTDR 主要技術指標（23oC） |
多模：OFTM-5610B，OFTM-5611B，OFTM-5612B |
單模：OFTM-5730，OFTM-5731，OFTM-5732 |
|
輸出/輸入連接器 |
SC/UPC/可拔下/可清洗 |
SC/UPC 可拔下/可清洗 |
|
波長 |
850 ± 20nm 和 1300 ± 20nm |
1310 ± 25nm 和 1550 ± 30nm |
|
被測光纖 |
50/125μm 或 62.5/125μm 多模 |
9/125μm 單模 |
|
事件死區 |
850nm：0.5m 標準 |
1310/1550nm ：1m 標準 |
|
衰減死區 |
850nm：4.5m 標準 |
1310/1550nm ：8m 標準 |
| 脈沖寬度 | 850 nm ：4 ns、20 ns 1300 nm ：8 ns、40 ns、100 ns、 200 ns、400 ns、650 ns |
1310/1550 nm： 5ns、20ns、40ns、100ns、300ns、1us、3us、10us |
|
最大距離范圍 |
850nm：3 km |
1310nm/1550nm ：60km |
| 動態范圍 | 850 nm ：>15 dB 1300 nm ：>14 dB |
1310 nm ：>26 dB 1550 nm ：>24 dB |
| 多模模塊的測試速度 | < 10s 對于兩種波長在 2 km 下，有 25 cm 分辨率 < 30s 對于兩種波長在 400 m 下，有 3 cm 分辨率 |
自動 OTDR 15 秒標準 手動 OTDR 15 秒至 3 分鐘 |
| 輸出功率 | 850nm >110mW- 峰值 1300>22mW- 峰值 |
1310nm >28mW-峰值 1550nm >24mW- 峰值 |
|
距離精度 |
+-1 m +-0.005% 距離 +-50% 分辨率 +-IOR 錯誤 +- 事件位置 |
|
| 損耗閾值 |
.2dB |
.01 dB 至 1.5 dB（包含在內） |
|
線性度 |
+- .07dB/dB |
+-.05dB/dB |
|
樣本間距 |
3cm 至 50cm |
3cm 至 400cm |
|
反射精度 |
+- 4dB |
+- 4dB |
|
ORL 精度 |
+- 4dB |
+- 4dB |
|
OFTM-5611B、OFTM-5731 主要功率計規格 （23oC） | |
|
輸入/連接器 |
可拔下/可互換的 SC 輸入連接器 |
|
探測器類型 |
InGaAs |
|
功率測量的校準波長 |
850 nm、1310 nm、1550 nm |
|
功率測量范圍 |
0 至 -60 dBm （1300/1310 nm 和 1550 nm）0 至 -52 dBm（850 nm） |
|
OFTM-5612B、OFTM-5732 主要功率計/損耗長度規格 （23oC） | |
|
輸入/輸出連接器 |
可拔下/可互換的 SC/UPC 輸入連接器； |
|
額定輸出波長 |
OFTM-5612B：LED 光源：850 nm 和 1300 nm |
|
最大長度測量 |
OFTM-5612B：62.5 um 或50um 的 2,000米 MM 電纜 |
|
輸出功率（最?。? |
OFTM-5612B：-19.5 dBm; OFTM-5732:-7 dBm |
|
功率測量檢測器類型 |
InGaAs |
|
功率測量的校準波長 |
850 nm、1310 nm、1550 nm |
|
功率測量范圍 |
0 至 -60 dBm（1300/1310 nm 和 1550 nm）o 至 -52 dBm（850 nm） |
|
FiberInspector Pro OFTM-5352 技術指標 | ||||
|
放大倍率 |
可在 200 倍和 400 倍之間轉換 | |||
|
照相機類型 |
0.33 英寸（8.38 毫米）帶變焦 CCD | |||
|
體積 |
1.8 英寸 x 1.7 英寸 x 5.5 英寸（4.6 厘米 x 4.3 厘米 x14.0 厘米） | |||
|
重量 |
0.4 磅（180 克） | |||
|
DTX-1200 智能遠端單元（OFSR-MMREM）規格 | ||||
|
直流電輸入 |
15 直流電壓 | |||
|
交流電源適配器/充電器 |
輸入：120/240 交流電壓, 50/60 Hz 輸出：15 直流電壓 | |||
|
電池 |
可充電鋰離子電池 | |||
|
電池壽命 |
10 小時，標準 | |||
|
充電時間 |
4 小時，標準 | |||
|
通信端口 |
USB，小型 B 接頭 | |||
|
重新校準周期 |
一年 | |||
|
體積 |
8.5 英寸 x 4.4 英寸 x 2.4 英寸（21.6 厘米 x 11.2 厘米x 6 厘米），額定 | |||
|
重量 |
2.4 磅（1.1 千克），標稱 | |||
