SimpliFiber? Pro光功率計及光纜測試工具包
概 覽
? 單端口同步雙波長特性可以縮短一半的測試時間，并將由兩種波長產生的測量值保存到一條記錄中
? 附加的 1490 和 1625 納米波長進一步擴展了產品的應用范圍
? 當檢測到活動光纖時，CheckActive? 功能會發出聲音并顯示圖標，消除了設置測量的必要
? 遠程 ID 功能讓一位技術人員即可快速識別電纜連接或布線（對插接板場合特別有用），無需多個技術人員在光纖鏈路的另一端來匹配顏色組合
? 最小值/最大值功能實現對間歇性電源波動情況的自動精確跟蹤
? 充裕的內存可以保存 1000 個結果，實現連續的測試和記錄
? LinkWare Cable Test Management 軟件有助于分析測試結果并創建專業的測試報告
? 各種工具包配置可以滿足所有“一線”光纖處理任務的需求，包括光纖驗證、檢查和清潔 – 所有這一切均集成在一個結實耐用的專業便攜包內
產品功能
當今的高帶寬樓宇網絡依賴可靠的光纖基礎設施。 正確地安裝和維護光纖線纜是縮短網絡停運時間必不可少的條件。 無論您需要基本的光纖驗證功能，高級故障處理和檢查，還是記錄光損耗和功率測量值，福祿克網絡公司的 SimpliFiber? Pro 光功率計和光纖測試工具包都是滿足您需求的最佳“一線”光纖處理工具。
SimpliFiber? Pro 光功率計和光纖測試工具包提供了所有必要的工具，讓您可以驗證和檢修光纖布線系統，測量損耗和功率水平，以及檢查并清潔接頭端面。 這些新一代光損耗測試工具包旨在取代當前流行的 SimpliFiber 系列，除了擁有 CheckActive?、FindFiber? 和最小值/最大值等獨特功能外，它還提供了許多引以為豪的業界領先功能，例如雙波長測試和自動波長檢測。 借助這些高級而易用的、可縮短測試時間的功能，SimpliFiber Pro 堪稱市場上最佳的一線光纖測試工具包。
型號和配件
型號
| 型號/名稱 | 說明 |
| SFSINGLEMODE2 | SimpliFiber Pro 單模 1490/1625 激光光源。固定 SC 端口（使用單獨購買的混合測試參考導線附件，可提供 ST 和 LC 測試功能）包括 FindFiberTM 光源功能。 |

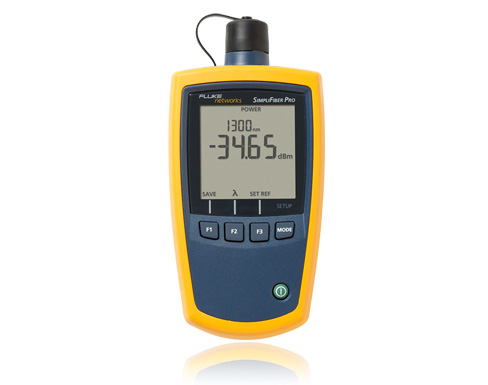

| SFPOWERMETER | SimpliFiber Pro 光功率計；包括 SC 適配器。參見照片 |
| SFMULTIMODESOURCE | SimpliFiber Pro 多模 850/1300 光源。固定 SC 端口（使用單獨購買的混合測試參考導線附件，可提供 ST 和 LC 測試功能）包括 FindFiberTM 光源功能。 |
| SFSINGLEMODESOURCE | SimpliFiber Pro 單模 1310/1550 激光光源。固定 SC 端口（使用單獨購買的混合測試參考導線附件，可提供 ST 和 LC 測試功能）包括 FindFiberTM 光源功能。 |
套件
| 型號/名稱 | 說明 |
| FTK2100 | 單模光纖檢驗工具包 - 包括 SimpliFiber Pro 光功率計、兩個單模光源(1310/1550 和 1490/1625 nm)、便攜包和 SC 電表適配器。 |
| CIQ-FTKSFP | 銅和光纖技術人員工具包 - 包括 CableIQ (CIQ-KIT) 和 SimpliFiber Pro (FTK1000) 光纖測試工具包。 請參見照片 |
| MS2-FTK | 銅和光纖基礎技術人員工具包 - 包括 MicroScanner (MS2-100) 和 SimpliFiber Pro (FTK1000) 光纖測試工具包。 |
| FTK450 | 完整的光纖檢驗工具包（配 FT500 FiberInspector Mini）– 包括 SimpliFiber Pro 光功率計、850/1300 多模源、1310/1550 單模源、 VisiFault VFL、FT500 FiberInspector Mini、兩個 (2) FindFiber 遠程標識源和便攜包；SC、ST 和 LC 功率計適配器和 NFC-KIT-BOX 光纖清潔工具包。請參見相片 |
| FTK1350 | 多模光纖檢驗工具包（配 FT500 FiberInspector Mini）– 包括 SimpliFiber Pro 光功率計、850/1300 多模源、VisiFault VFL、FT500 FiberInspector Mini、FindFiber 遠程標識源和便攜包；SC、ST 和 LC 電表適配器。參見照片 |
| FTK1300 | 多模光纖檢驗工具包（配 FT120 FiberViewer）– 包括 SimpliFiber Pro 光功率計、850/1300 多模源、VisiFault VFL、FT120 FiberViewer、FindFiber 遠程標識源和便攜包；SC、ST 和 LC 電表適配器。請參見相片 |
| FTK1000 | 多模光纖檢驗工具包 - 包括 SimpliFiber Pro 光功率計、850/1300 多模源、便攜包和 SC 電表適配器。參見照片 |
| FTK2000 | 單模光纖檢驗工具包 - 包括 SimpliFiber Pro 光功率計、1310/1550 單模源、便攜包和 SC 電表適配器。參見照片 |
零配件
| 型號/名稱 | 說明 |
| NFK1-EFLC-SC | 一個 62.5 μm SC/SC 環型通量發射控制器（DTX 需要兩個） |
| NFK1-EFLC-LC | 一個 62.5 μm SC/LC 環型通量發射控制器（DTX 需要兩個） |
| NFK2-EFLC-SC | 一個 50 μm SC/SC 環型通量發射控制器（DTX 需要兩個） |
| NFK2-EFLC-LC | 一個 50 μm SC/LC 環型通量發射控制器（DTX 需要兩個） |
| FINDFIBER | 一 (1) 個 FindFiber 遠程標識源。參見照片 |
| FINDFIBER-6 | 一套六個 (6) FindFiber 遠程標識源 |
| FT500 | FiberInspector Mini 視頻顯微鏡 - 包括光纖探頭和顯示屏、交流電源適配器/電池充電器、探頭適配器接頭（ST、SC 和通用 2.5mm 跳線接頭) 以及軟攜包）參見照片 |
| FT525 | FiberInspector Mini 清潔工具包 - 包括 FiberInspector Mini；成套清潔物品（清潔塊、十張清潔卡、溶劑筆、2.5mm 端口清潔棉簽和 1.25mm 端口清潔棉簽）和軟攜包。請參見相片 |
| FT120 | 光纖顯微鏡 - 200 倍放大，配 2.5mm 通用適配器 |
| FT140 | 光纖顯微鏡 - 400 倍放大，配 2.5mm 通用適配器 |
| NFC-Kit-Box | 光纖清潔工具包 - 包括帶棉布的清潔塊、五張帶密封清潔區的清潔卡、溶劑筆和 2.5mm 端口清潔棉簽。 |
| NFC-Kit-Case | 光纖清潔工具包 - 包括帶棉布的清潔塊、十張帶密封清潔區的清潔卡、溶劑筆和 2.5mm 端口清潔棉簽和 1.25mm 端口清潔棉簽，全部裝在一個耐用的便攜包中。參見照片 |
| NFK1-SMPLX-SC | 62.5 uM 單工測試參考電線套件 (SC/SC x) 2; 獨特的專利防損壞端面 |
| NFK1-SMPLX-LC | 62.5 uM 單工測試參考電線套件 (SC/LC、LC/LC) ; 獨特的專利防損壞端面 |
| NFK1-SMPLX-ST | 62.5 uM 單工測試參考電線套件 (SC/ST、ST/ST) ; 獨特的專利防損壞端面 |
| NFK2-SMPLX-SC | 50 uM 單工測試參考電線套件 (SC/SC x) 2; 獨特的專利防損壞端面 |
| NFK2-SMPLX-LC | 50 uM 單工測試參考電線套件 (SC/LC、LC/LC) ; 獨特的專利防損壞端面 |
| NFK2-SMPLX-ST | 50 uM 單工測試參考電線套件 (SC/ST、ST/ST) ; 獨特的專利防損壞端面 |
| NFK3-SMPLX-SC | 單工測試參考電線套件 (SC/SC x 2) ; 特殊專利防損端面 |
| NFK3-SMPLX-LC | 單工測試參考電線套件 (SC/LC、LC/LC) ; 特殊專利防損端面 |
| NFK3-SMPLX-ST | 單工測試參考電線套件 (SC/ST、ST/ST) ; 特殊專利防損端面 |
| NFM110 | 用于 FiberInspector Mini 一套附件尖端（LC、FC 和 1.25mm 通用型） 請參見相片 |
| NFM115 | 用于 FiberInspector Mini 一套附件尖端（可替換 SC、ST 和 2.5 隨附 LC、FC 的通用尖端，以及 1.25mm 通用型) 請參見相片 |
| NFA-SC-SINGLE | SC 可互換適配器 |
| NFA-LC-SINGLE | LC 可互換適配器 |
| NFA-ST-SINGLE | ST 可互換適配器 |
| NFA-FC-SINGLE | FC 可互換適配器 |
支持
| 型號/名稱 | 說明 |
| GLD-SFPro | SimpliFiber Pro 設備和測試套件的 1 年金牌支持范圍：型號 - SFPOWERMETER、FTK1000、FTK2000 |
| GLD-FTK | 對于以下型號的 SimpliFiber Pro 光纖測試工具包，提供為期 1 年的金牌支持：FTK2000、FTK1450、FTK1350、FTK01300 和 FTK2100 |
規格
| 環境規格 | |
| 操作溫度 | -10o C 到 50o C |
| 貯存溫度 | -20o C 到 50o C |
| 工作濕度 |
|
| EMI、RFI 和 EMC | 符合標準1 |
1 符合相關的歐盟指令；符合相關的澳大利亞標準； 由加拿大標準協會列出; 符合 21CFR.1040.10、11 和 EN60825-1，2：2007（1 類，危險等級 1）
| 光功率計 | |
| 探測器類型 | InGaAs |
| 校準波長 | 850 nm、1300 nm、1310 nm、1490 nm、1550 nm 和 1625 nm |
| 測量范圍 |
|
| 功率測量線性 |
|
| 功率測量的不確定性3 | ±0.25 dB |
| 顯示分辨率，dB 或 dBm | 0.01 dB |
| 自動雙倍波長切換 | 是 |
| 功率顯示設備 | dBm、mW、μW |
| 自動波長檢測 | 是 |
| 數據存儲 | 1000 記錄，每條記錄包含多個波長 |
| 外部接口 | USB, 2.0 全速 |
| 光纖連接器 | 可拆卸適配器、SC 適配器用作默認適配器，可選適配器包括 LC 和 ST |
| 顯示更新率 | 每秒讀取 1 次 |
| 參考 | 各個波長的獨立裝置 |
| FindFiber 標識檢測 | 是 |
| 供電要求 | 2 AA 堿性電池 |
| 電池壽命4 | > 50 小時（典型） |
| 自動斷電 | 10、20、30 或 60 分鐘（可由用戶禁用） |
| 低電量警告 | 是，低電池圖標閃爍 |
| 大小 (L x W x H) | 6.4 英寸 x 3.2 英寸 x 1.5 英寸 (16.5 cm x 8.0.cm x 3.9 cm) |
| 重量 | 11.5 盎司 (325 克) |
1 適用于 850nm、±0.2 dB 適用于 0 至 -45 dBm 的功率、 ±0.25 dB 適用于 < -45 dBm 的功率
2 ±0.1dB 適用于 0 至 -55 dBm 的功率、±0.2 dB 適用于 > 0 dBm 和 < -55 dBm 的功率
3 23°C ±2°C, 功率等級 -20dBm， 連續波，62.5/125μm 多模波長，9/125 μm 1310,1490、1550 和 1625 nm；添加 0.1 dB 用于 1625 nm，
4 用于被測的功率等級 0 dBm 或以下，電池壽命取決于電池的使用條件和電池類型。Fluke Networks 推薦使用堿性電池。
| 多模光源 | |
| 發射器類型 | LED |
| 中心波長 | 850 nm、1300 nm |
| 波長準確度 |
|
| 譜寬 (FWHM) |
|
| 最小輸出功率 | 850/1300 nm：3 -20 dBm |
| 功率輸出穩定性1 | ±0.1 dB 超過 8 小時 |
| 自動雙倍波長切換 | 是，可以由用戶啟用/禁用。 |
| 光纖輸出連接器 | 固定 SC |
| FindFiber 代碼生成 | 是，標識 1 時固定。 |
| 模式 | CW，2 kHz 已調制，自動波長 |
| 供電要求 | 2 AA 堿性電池。 |
| 電池壽命2 | 40 小時（典型） |
| 自動斷電 | 30 分鐘（可由用戶禁用） |
| 低電量警告 | 是， LED 閃爍。 |
| 大小 (L x W x H) | 5.6 英寸 x 3.2 英寸 x 1.6 英寸 (14.2 cm x 8.1 cm x 4.1cm) |
| 重量 | 1.8 盎司 (g)278 |
1 23° C ± 2° C，5 分鐘預熱時間之后
2 在自動波長模式，電池壽命取決于電池的使用條件和類型。Fluke Networks 推薦使用堿性電池。
| 單模光源 | |
| 發射器類型 | 1310 nm/1550 nm:雙 FP 激光器 1490 nm/1625 nm：雙 DFB 激光器 |
| 中心波長 |
|
| 波長準確度 |
|
| 譜寬 (RMS) |
|
| 最小輸出功率 | 1310/1550 nm ≥ -7dBm（典型） 1490 nm/1625 nm：≥ -3 dBm（典型） |
| 功率輸出穩定性1 | ±0.25 dB 超過 8 小時 |
| 自動雙倍波長切換 | 是，可以由用戶啟用/禁用。 |
| 光纖連接器 | 固定 SC |
| 啟動條件 | 9/125 μm 光纖 |
| FindFiber 代碼生成 | 1310/1550 光源在標識 2 時固定 1490 nm/1625 nm 在標識 3 時固定。 |
| 模式 | CW，2 kHz 已調制，自動波長 |
| 供電要求 | 2 AA 堿性電池 |
| 電池壽命2 | 30 小時（典型） |
| 自動斷電 | 30 分鐘（可由用戶啟用或禁用） |
| 低電量警告 | LED 閃爍。 |
| 大小 (L x W x H) | 5.6 英寸 x 3.2 英寸 x 1.6 英寸 (14.2 cm x 8.1 cm x 4.1cm) |
| 重量 | 9.8 盎司 (278 克) |
1 23° C ± 2° C，5 分鐘預熱時間之后
2 在自動波長模式，電池壽命取決于電池的使用條件和類型。Fluke Networks 推薦使用堿性電池。
| FindFiber 光源規格 | |
| 發射器類型 | 激光 |
| 光源連接器 | 固定 SC |
| FindFiber 代碼生成 | 1 至 8。默認是 3。 |
| 通電/低電量指示 | LED |
| 供電要求 | 2 AA 堿性電池 |
| 電池壽命 | > 80 小時（典型） |
| 自動斷電 | 30 分鐘 |
| 低電量警告 | LED 閃爍。 |
| 大小 (L x W x H) | 7.1 英寸 x 1.3 英寸 x 1.0 英寸（17.9 厘米 x 3.2 厘米 x2.5 厘米） |
| 重量 | 4.4 盎司 (g)125 |
| 安全 | 滿足 1 級 CDRH |
