特性

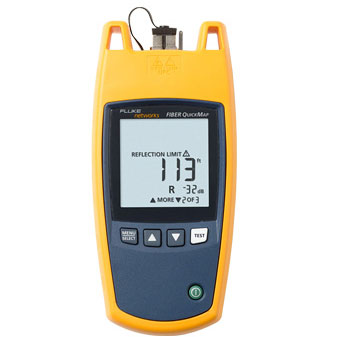

Fiber QuickMap 可直接用在箱子外面而無需用戶設置。只要打開它，連接到要測試的多模鏈路，然后按下“TEST”按鈕即可獲得所需通道的可視性，從而能快速排除故障或驗證連通性。無需修改設置、光纖類型或標準。
Fiber QuickMap 故障排除工具，是一種單端設備，將您的故障排除時間從幾小時減少到幾秒鐘。它的平均測試時間為六秒，可快速提供可視性和必要的數據以找出并修復多模光纖布線的任何問題。通常用于故障排除的工具普遍是低效、無效的，或兩者兼而有之?？梢暬收隙ㄎ粌x、激光器或手電筒，盡管很容易使用，但極大限制了故障排除的能力，因?yàn)樗麄儫o(wú)法分辨或找出有問題的損耗或反射事件。它們還要求用戶在追蹤布線長度時與其保持視覺接觸以找到故障。這一過程不僅耗時，也是不現實的，因?yàn)樵谠S多數據中心和校園環境中鏈路是在地磚下、墻后或地下運行。功率表和源頭于測試整個通道以驗證功率和損耗是重要的，但對于故障排除是低效的，因?yàn)橛脩舯仨毎错樞虬€(gè)測試通道鏈路，這可能要花幾個小時，取決于通道的長度和鏈路的數量。
對通道中所有連接事件的可視性是很重要的，因?yàn)樗麄兪瞧髽I(yè)環境中大部分光纖故障出現的地方。Fiber QuickMap 故障排除工具可顯示整個鏈路中多個* 連接事件的距離，直至鏈路的末端（或斷點）。
* 最多可顯示九個事件
雖然連接器反射在光纖布線中是一種正常的現象，但反射過多實際上可以引起問題，尤其是在高帶寬（10+ Gbps）系統。過度反射（通常由端面變臟或打磨差造成）干擾發射機輸出，從而導致誤碼問題。如果能找到并測量高反射事件，可有助于優化網絡性能。
發現多模通道中高損耗的事件是至關重要的，因?yàn)樗麄兪谴蠖鄶?shù)企業的光纖故障源。這些宏彎、受污染或損壞的光纖端面，可能導致高損耗，但使用可視化故障定位儀、手電筒和功率表是看不到它們的。然而，憑借 Fiber QuickMap，用戶可以快速定義損耗閾值來標記并找出高損耗的事件。
選件和附件
| 型號/名稱 | 說明 |
| FQM-MAIN | Fiber QuickMap 企業光纖故障診斷工具和隨身包 |
| FQM-KIT | Fiber QuickMap 故障診斷套件：包括 Fiber QuickMap、SC/ SC 和 SC/LC（50 和 62.5 μm）混合測試參考線和隨身包 |
| FTS900 | Fiber QuickMap 故障診斷套件：包括 Fiber QuickMap、SC/ LC（50 和 62.5 μm）混合測試參考線、VisiFault VFL 和隨身包 |
| FTS1000 | Fiber QuickMap 故障診斷套件：包括 Fiber QuickMap、SC/SC 和 SC/LC（50 和 62.5μm）混合測試參考線、VisiFault VFL、SimpliFiber Pro 功率表和多模源和便攜箱 |
| FTS1100 | Fiber QuickMap 故障診斷套件：包括 Fiber QuickMap、SC/SC 和 SC/LC（50 和 62.5μm）混合測試參考線、VisiFault VFL、SimpliFiber Pro 功率表和多模光源、FT500 FiberInspector Mini 視頻顯微鏡和便攜箱 |
| SFPOWERMETER | 包括 SimpliFiber Pro 光功率計、SC 適配器 |
| SFMULTIMODESOURCE | SimpliFiber Pro 多模 850/1300 光源 |
| FT525 | FiberInspector Mini 和清潔套件：包括 FiberInspector Mini；全套清潔工具（清潔管、十張清潔卡、溶劑筆、2.5mm 端口清潔棉簽和 1.25mm 端口清潔棉簽）和便攜箱 |
| NFC-Kit-Case | 光纖清潔套件和便攜箱 |
| NFC-Kit-Box | 光纖清潔套件 |
| NFK2-1SMPLX-SC | 參考測試線，62.5/125 μm，SC/SC，1 m |
| NFK2-1SMPLX-LC | 參考測試線，62.5/125 μm，SC/LC，1 m |
| NFK1-1SMPLX-ST | 參考測試線，62.5/125 μm，SC/ST，1 m |
| NFK2-1SMPLX-SC | 參考測試線，50/125 μm，SC/SC，1 m |
| NFK2-1SMPLX-LC | 參考測試線，50/125 μm，SC/LC，1 m |
| NFK2-1SMPLX-ST | 參考測試線，50/125 μm，SC/ST，1 m |
| NF300SM | ST/ST 光纖適配器 |
| NF-OPRT-SC | 可互換的 SC Fiber QuickMap 替換端口 |
| 型號 | |
| 帶電池的工作溫度 | 0oC 至 50oC |
| 非操作溫度 | -20oC 至 60oC |
| 工作相對溫度（無冷凝） | 95% (10oC - 35oC) 75% (35oC - 40oC) 不受控制 < 10oC |
| 振動 | 任意，5 Hz 至 500 Hz，MIL-PRF- 28800F 類 2 |
| 沖擊 | 1m 跌落試驗 |
| 海拔 | 3000m |
| EMC | EN 61326-1：2004 |
| 電池類型 | 2 AA 堿性電池（無電池充電器） |
| 電池壽命 | 1500 測試（典型） |
| 激光安全性 | 1 類 CDRH 符合 EN 60825-2 |
| LCD 類型 | 背光黑白（段） |
| 折射率范圍 | 1.45 至 1.5（出廠默認是 1.496） |
| 自動關閉 | 若沒有按鍵，則 5 min 后會自動關閉。背照燈首先關閉。 |
| 出廠校準間隔 | 無 |
| 輸出波長 | 850 nm ± 10 nm |
| 激光類別 | 1 類 CDRH 符合 EN 60825-2 |
| 動態范圍 | >11 dB |
| 最大距離 | 1500 m 或 4921 ft |
| 顯示最大事件數量 | 9 |
| 距離精度（0 m 至 1500 m 或 0 ft 至 4921 ft） | ±（1 m + 0.1 % x 長）對于反射事件1 ±（3 m + 0.1 % x 長）對于非反射事件2 |
| 測試速度 | 一般 < 6 s |
| 連接器 | 可拆卸/易清潔的 SC 適配器, UPC 打磨劑 |
| 測試光纜類型 | 50/125 μm 或 62.5/125 μm 多模 |
| 檢測反射事件3 | -35 dB 默認閾值（用戶可選：-20 dB 至 -45 dB 5 dB 增量） |
| 反射精度4 | -4 dB |
| 最大反射測量 | -20 dB |
| 檢測損失事件5 | 0.70 dB 默認閾值（用戶可配置從 0.5 dB 至 6.1 dB 0.2 dB 增量） |
| 隔板質量 | 若無已連接的光纖或連接器太臟，則故障診斷器將顯示 0 m 或 0 ft。 |
| 檢測帶電光纜 | 檢測從 600 nm 至 1050 nm 的光信號，若有信號則顯示“有效線路”。第一次檢測后每隔 3 秒檢查一次信號。+7 dB 最大輸入功率。 |
| 認證 |  符合相關歐盟 指令  符合相關澳大利亞標準  通過加拿大標準協會 CSA 認證 C22.2 No. 61010.1.04  符合 FCC 規定第 A 部分 A 類的規定 |
| 1.± 用戶可配置的折射率 (IOR) 誤差 ± 事件位置錯誤。反射事件的事件位置錯誤：±1 m 從 1 m 至 1.5 km。 | |
| 2.± 用戶可配置的折射率 (IOR) 誤差 ± 事件位置錯誤。非反射事件的事件位置錯誤：±2 m（對于長度 ￡15 m），其他 ±1 m。 | |
| 3.查找并給出反射率大于 -55 dB 的事件位置。隔板反射率 < 35 dB 時檢測隔板連接器后 >1m 的事件。事件反射率 < 35 dB 時檢測事件后 >3 m 的事件。 | |
| 4.反射散射系數 -63 dB @ 850 nm，使用校準的 -14 dB 參考。 | |
| 5.隔板反射率 <-35 dB 且之前的事件 <-35 dB 時，檢測隔板連接器或任何之前事件之后 >10 m 的事件。事件之前最大的鏈路損失 <7 dB。 |
