- 功能齊備的手持式 T1 測試儀，價格合理實惠
- 即時檢測和顯示幀、線路編碼、錯誤、警報、電平、頻率等
- 傳送并接收常見誤碼率測試 (BERT) 模式，并包括所有常見的循環代碼，包括 HDSL

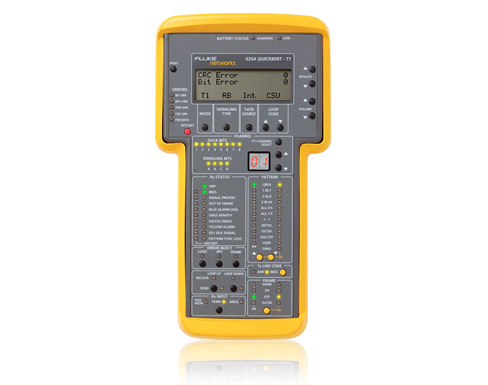

在一個 4 英磅（1.8 千克）的包中，635 包括了更大且更昂貴的測試儀中具有的所有基本 T1 測試功能。它將執行誤碼測試，檢測幀類型、線路編碼和比特模式，并顯示信號電平、頻率、時鐘滑動、錯誤和警報。635 傳送最常用的環路代碼，包括 HDSL。支持完整、無框架和部分（56k 和 64k） T1，以及顯示信號和數據位元并捕獲 DTMF 數字。而且還可通過內置揚聲器或耳機監控各個聲音通道。
提供十一個標準 BERT 樣式，包括一個 64 位用戶定義的樣式。635 還包括“通過”模式，可以重新傳輸輸入模式。錯誤 - 包括雙極侵害、邏輯和幀位 – 可以置入以證實網絡進行了適當處理。兩臺接收器允許檢測任何時鐘滑動。多個接收器輸入類型允許終止、橋接或監控 (DSX) 連接?？梢赃x擇恢復或內部時鐘參考?？梢詡魉秃徒邮?AMI 或 B8ZS 線路發碼，并且支持 SF、ESF、SLC96 和無框架幀。
635 體積小巧、堅固且易于使用。只需插入，您即可看到重要信息，無需翻閱多層菜單。635 自動檢測幀和線路碼類型，并立即顯示所有錯誤或警報。歷史指示器幫助跟蹤間歇性問題。
解碼與顯示信號和數據位元
快速、自動測試
QuickBERT-T1 可為您提供快速、深層次測試功能，讓您無需花時間去配置測試或記憶設置和菜單。輕便、堅固的設計使得這款手持式工具易于在任何地點使用。
獨立傳輸與接收
解決時間問題
T1 BERT Set
QuickBERT-T1 配備有 T1 發送器。如果出現重大問題，有必要在停止運行的情況下進行 BERT 測試。要進行 BERT 或部分 T1 BERT 測試，可簡單地將測試設備與設施連接，傳輸響應的環路代碼，然后選擇一個模式。然后把剩下的工作交給 QuickBERT-T1 就可以了。
測試 SPAN 中的任何點
| 型號/名稱 | 說明 |
| 635 | QuickBERT-T1 包括：一個便攜包、 ToolPakTM（懸掛測試設備的附件）、A/C 電源適配器、兩條 Bantam 到 Bantam 電纜及用戶手冊。 |
| 型號/名稱 | 說明 |
| 633/635 套件 | 電纜套件包括：2 條 Bantam 到 310 電纜 2 條 Bantam 到鱷魚夾電纜以及一條 Bantam 到 RJ48 電纜 |
|
規格 | ||||
|
主 T1 接收機 |
量程： 幀：NONE、D4、ESF、SLC? 96 線路發碼：AMI、B8ZS 模式：QRSS, 1 IN 7, 2 IN 8, 3 IN 24, ALL 0'S, ALL 1'S, 1:1, NET55, OCT55, DALY55, USER (default = 1:16) 狀態/歷史記錄：AMI（僅狀態）、B8ZS、信號存在、幀失步、藍色警報(AIS)、1 的密度、過多零、黃色警報、DS1 閑置信號（所有 Tx 模式都是幀同步的）、模式同步損失 DS0 丟失：八數據比特 LED 及揚聲器的選定 DS0 通道 DS0 信令類型：強取比特、CCIS、E 比特 DS0 信令比特：A, B, C, D | |||
|
參考 T1 接收機 |
量程：0 到 - 36 dB 符合規范：AT&T? TA24/CB113 | |||
|
發射機輸出線代碼： |
AMI 或 B8ZS 幀：無、D4、ESF、SLC96 頻率：1544000 Hz ± 5 ppm 模式：QRSS, 1 IN 7, 2 IN 8, 3 IN 24, ALL 0'S, ALL 1'S, 1:1, NET55, OCT55, DALY55, USER, THRU LBO：固定在 0 dB Tx時鐘脈沖源：內部，從所接收的數據導出，或外部 環路代碼：CSU、NIU4、NIU5、NETWRK (ESF)、LINE (D4)、LINE (ESF)、PYLD (ESF)、ARM (D4)、ARM (ESF)、HTU-R,HTU-C、HRE1、HRE2、NREM、NLOC、NDU1、NDU2、CREM、CLOC、CDU1、CDU2 | |||
|
符合規范 |
ANSI T1.403、AT&T PUB62411 | |||
|
連接器 |
Rx T1 接收機終端/監視器/網橋：Bantam 插孔 Tx T1 發射機:Bantam 插孔 Ref T1 接收機：Bantam 插孔 輔助電源：直流電源插孔 頭戴式耳機：3.5 mm 立體聲耳塞（用于客戶提供的耳機） | |||
|
結果 |
顯示屏：4 x 20 液晶顯示器 (LCD) 時鐘滑動：正數表示參考時鐘更快；負數表示參考時鐘更慢 錯誤：BIT ERR、BPV ERR、FRM ERR、CRC ERR、FREQDEV 信號：DS1 頻率、DS1 電平、DS0 頻率、DS0 電平 DS1 頻率精確度：± 5 ppm， 32° 到 104° F（0° 到40°C） DS1 頻率分辨率：1 Hz DS1 頻率范圍：1544000 ± 10,000 Hz DS1 電平范圍：6 dBDSX 到 -40 dBDSX DS0 頻率精確度：± 1.5 Hz DS0 電平精確度：± 0.2 dBm | |||
|
電源 |
電池組：可充電鎳氫電池（NiMH）；3.5 安培小時 電池壽命：連續使用約六小時 電量不足：紅色 LED 指示燈亮起，表示需要充電 輔助電源：9 - 12 VDC，1000 mA | |||
|
環境 |
工作溫度：32° 到122°F（0° 到50°C） 貯存溫度：-4° 到140°F（-20° 到60°C） 濕度：最高 95%，無冷凝 | |||
|
物理規格 |
大?。?.75英寸高 x 5英寸寬 x 9英寸長（4.4 厘米 x 12.7 厘米 x 22.8 厘米） 重量：1 磅，10 盎司（0.7 公斤） | |||
