您的位置: 產品與服務 >> TDS3014C數字熒光示波器
TDS3000C系列

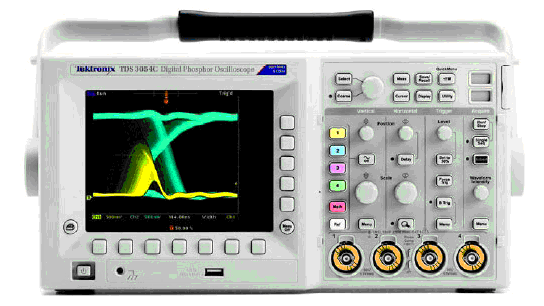

TDS3014C數字熒光示波器
⊕ 商品名稱 ：TDS3014C數字熒光示波器
⊕ 商品型號 ：TDS3014C
⊕ 商品簡介 ：100MHz帶寬、四通道、彩色LCD顯示，采樣率高達1.25 GS/s、10K存儲深度
美國泰克(Tektronix) TDS3014C數字熒光示波器詳細資料
| 主要性能指標：100MHz、300MHz和500MHz帶寬，2條或4條通道在所有通道上實現高達5GS/s的實時采樣率在所有通道上標配10 k 記錄長度 3,600 wfms/s 連續波形捕獲速率高級觸發套件TDS3000C 系列數字熒光示波器TDS3012C－100 MHz, 2通道, 1.25 GS/s。TDS3014C－100 MHz, 4通道, 1.25 GS/s。TDS3032C － 300 MHz, 2 通道, 2.5 GS/s。TDS3034C － 300 MHz, 4 通道, 2.5 GS/s。TDS3052C－500 MHz, 2通道, 5 GS/s。TDS3054C－500 MHz, 4通道, 5 GS/s。簡便易用功能：前面板USB 主機端口，簡便地存儲和傳送測量數據25 種自動測量功能標配FFT多語言用戶界面WaveAlert? 異常波形自動檢測TekProbe?接口支持有源探頭、差分探頭和電流探頭，自動定標和確定單位便攜式設計：輕便的設計(僅7 磅/3.2 公斤)，容易攜帶選配內置電池，在沒有供電電源的情況下最長可以工作三個小時專用分析應用模塊：高級分析模塊極限測試模塊通信模板測試模塊擴展視頻模塊601 串行數字視頻模塊以經濟的價位提供您需要的性能： TDS3000C 系列數字熒光示波器(DPO)以經濟的價位為您提供了所需的性能。TDS3000C 提供了100 MHz- 500 MHz的帶寬及高達5 GS/s 的采樣率，可以準確地表示信號。DPO 可以更全面地查看復雜的信號：為解決問題， 首先必需看到問題。TDS3000C 系列提供了3,600 wfms/s 的連續波形捕獲速率及實時輝度等級，使 您能夠看到并解決問題?？焖龠B續波形捕獲速率可以迅速揭示問題特點，進而應用高級觸發隔離問題，節約大量的時間。實時輝度等級突出顯示與信號活動歷史有關的細節，可以更簡便地了解捕獲的波形特點。與其它類似示波器不同，即使 在采集停止后，它仍能保留歷史數據。使用DRT 采樣技術和Sin(x)/x 內插功能迅速調試和檢定信號：TDS3000C系列融獨特的數字實時(DRT)采樣技術與sin(x)/x 內插功能于一身，可以在所有通道上同時精確地檢定各種信號類型的特點。與其它類似示波器不同，在打開額外的通道時，TDS3000C 系列的采樣率沒有變化。這種采樣技術可以捕獲其它同類示波器可能會漏掉的高頻信息，如毛刺和異常邊沿，sin(x)/x 內插保證了可以精確地重建每個波形。應用范圍：數字設計、調試和測試視頻安裝和服務電源設計教育和培訓通信模板測試制造測試通用工作臺測試設置和使用簡便： 在時限緊張時，您需要示波器直觀易用，您想最大限度地減少學習和重新學習使用示波器的時間。TDS3000C 系列示波器幫助您縮短學習周期。簡單的導航和專用前面板控制功能可以帶您進入需要使用的功能，您可以用更少的時間學習使用示波器，用更多地時間完成手邊的任務。簡單地編制文檔和進行分析：TDS3000C 系列標配一個USB 主機端口，因此可以簡便地存儲及把測量信息傳送到PC。OpenChoice? PC 通信軟件可以把屏幕圖和波形數據簡單地放到獨立式桌面應用中，或直接放到Microsoft Word 和Excel中。作為OpenChoice 的補充，NationalInstruments LabVIEW signalExpressTM泰克版軟件為您提供了擴展功能，包括高級分析、數據記錄、遠程儀器控制和實時波形分析。如果您不想選擇使用P C 進行分析，TDS3000C 還標配25 種自動測量、波形加減乘除數學函數和快速傅立葉變換(FFT)。與其它類似示波器不同，TDS3000C系列數學運算和測量允許使用全部采集記錄長度，或在采集內部隔離發生的特定事件。儀器控制： 通過使用內置以太網端口，e*Scope 網上遙控功能可以使用互聯網和PC，從世界上任何地方控制TDS3000C 示波器。在您需要的地方工作：TDS3000C 系列在一個緊湊的設計中提供了DPO 的處理能力，它僅深5.9 英寸(149 mm)，釋放了寶貴的工作臺空間。在您需要把示波器帶到另一個實驗室時，其7 磅(3.2 公斤)重的便攜式設計可以輕松完成運輸工作。如果您的工作需要更多的流動性，那么您可以選配電池，在沒有供電電源的情 況下連續工作長達三個小時的時間。TDS3000C系列電氣特性TDS3012CTDS3014CTDS3032CTDS3034CTDS3052CTDS3054C帶寬 100 MHz100 MHz300 MHz300 MHz500 MHz500 MHz計算得出的上升時間 (典型值)3.5 ns3.5 ns1.2 ns 1.2 ns0.7 ns0.7 ns通數量242424外部觸發輸入所有型號均包括每條通道上的采樣速率 1.25 GS/s1.25 GS/s2.5 GS/s2.5 GS/s5 GS/s5 GS/s最大記錄長度10K 樣點垂直分辨率9 位垂直靈敏度, 1 MΩ1 mV/div - 10 V/div垂直靈敏度, 50Ω1 mV/div - 1 V/div輸入耦合AC, DC, GND輸入阻抗并聯13 pF 或50Ω 端子時1 MΩDC 增益精度± 2%最大輸入電壓(1 MΩ) 150 VRMS, 峰值≤ 400 V最大輸入電壓(50Ω)5 VRMS, 峰值≤ 30 V定位范圍± 5 div帶寬極限 20 MHz20 MHz20 MHz,150 MHz20 MHz,150 MHz20 MHz,150 MHz20 MHz,150 MHz時基范圍 4 ns-10 s 4 ns-10 s2 ns-10 s2 ns-10 s1 ns-10 s1 ns-10 s時基精度在任意1 ms 時間間隔上± 20 ppm輸入/ 輸出接口以太網端口RJ-45 連接器, 支持10Base-T LANUSB 端口前面板USB 2.0 主機端口，支持USB 閃存GPIB 端口全面的發話/ 接聽模式、設置和測量(TDS3GV 通信模塊選配)RS-232-C 端口DB-9 公頭連接器，全面的發話/ 接聽模式；控制所有模式、設置和測量波特率最高38,400(TDS3GV 通信模塊選配)VGA 視頻端口DB-15 母頭連接器，監視器輸出，在配有VGA 的大型監視器上直接顯示信息(TDS3GV 通信模塊選配)外部觸發輸入BNC 連接器，輸入阻抗> 1 MΩ，并聯電流17 pF；最大輸入電壓150 VRMS采集模式：DPO - 捕獲并顯示復合波形、隨機事件以及實際信號行為中的細微模式。DPO能夠實時顯示、存儲和分析信號的三維信息，即振幅、時間和振幅在各期的分布。峰值檢測 - 捕獲高頻和隨機毛刺。可以捕獲窄至1ns 的毛刺。WaveAlert - 在所有通道上監視輸入信號，并在出現任何與捕獲的正常波形相偏離的波形時向用戶示警。采樣 - 僅限數據采樣。平均值 - 平均計算2至512個(可選)捕獲的波形數據。包絡 - 在一次或多次捕獲信號上獲得的最大／最小值。單一序列 - 使用單一序列(Single Sequence)按鈕，一次捕獲一個單次觸發的捕獲序列。觸發系統：主要觸發方式 - 自動觸發(支持40ms/格和更慢的滾動模式)、正常觸發、單一序列觸發。B 觸發 - 在時間或事件后觸發。時間觸發范圍 - 13.2 ns- 50 s。事件觸發范圍 - 1 至9,999,999 個事件。觸發類型：邊沿 - 常規式電平驅動觸發。任何通道上的正負斜率。耦合選擇：DC、噪聲抑制、高頻抑制、低頻抑制。視頻 - 可以在NTSC、PAL、SECAM 所有行或單行、奇/ 偶或所有場上觸發。擴展視頻 - 可以在廣播和非廣播(自定義)標準特定行及在模擬高清電視格式(1080i, 1080p，720p,480p)上觸發。要求TDS3VID 或TDS3SDI 應用模塊。脈寬(或毛刺) - 可以在小于、大于、等于或不等于可選時限范圍內(39.6 ns- 50 s)的脈沖寬度上觸發。欠幅脈沖 - 可以在穿過一個門限，但在再次穿過該門限前不能穿過第二個門限的脈沖上觸發。轉換速率 - 可以在快于或慢于設定速率的脈沖邊沿速率上觸發?？梢允巧仙亍⑾陆笛鼗蚨呒嬗?。碼型－在特定時間為真或假時指定AND、OR、NAND、NOR。狀態－ 任意邏輯狀態?？梢杂|發時鐘的上升沿或下降沿?？梢栽趦蓚€輸入(而不是4 個)的組合上使用邏輯觸發。通信 - 為按照ANSI T1.102 標準進行的DS1/DS3 通信模板測試提供所需的隔離脈沖觸發功能。要求TDS3TMT應用模塊。交替 - 按順序將每條活動通道作為觸發源。1 數字熒光示波器－ 使用TDS3000C 系列3,600 個波形/ 秒的連續波形捕獲速率和實時輝度等級，更快地發現和調試設計問題。連續高波形捕獲速率迅速揭示問題特點，進而能夠應用高級觸發隔離問題，節約了大量的時間。實時輝度等級揭示累積的信號活動“歷史”。數字熒光示波器可以更簡便地了解捕獲的瞬變特點。它突出顯示了信號軌跡發生頻次更高的區域。2 數字實時采樣－使用泰克獨一無二的數字實時(DRT)采樣技術，在四條通道上同時迅速調試和檢定各種信號類型。這種采樣技術可以捕獲其它同類示波器可能會漏掉的高頻信息，如毛刺和異常邊沿。3 選配應用模塊－ 把示波器轉換成專用儀器，執行極限測試、通信模板測試和視頻調試。TDS3AAM 高級分析模塊TDS3LIM 極限測試模塊TDS3TMT 通信模板測試模塊TDS3VID 擴展視頻分析模塊TDS3SDI 601 串行/ 數字視頻模塊4 設置和操作簡單－ 自動設置調節各種控制功能，生成實用的輸入信號顯示畫面，簡化設置。最常用的功能已經放到面板上，可以直接進入這些功能(如單一序列按鈕、打印按鈕、縮放和參考)。5 USB 主機端口－ 方便地使用USB 閃存，存儲個人示波器設置、屏幕圖和波形數據，以備日后使用。另外還可以使用USB 主機端口，簡便地更新儀器固件。6 外觀緊湊，深149.0 mm (5.9 英寸) －釋放寶貴的工作臺或桌面空間。7 堅固耐用的把手－ 輕松的把便攜式儀器(沒有選配電池時重3.2公斤[7.0磅])帶到測試現場或不同樓層另一個房間中。8 電池－ 在沒有供電電源的情況下能夠連續工作長達三個小時的時間( 要求TDS3BATC)。測量系統光標－ 幅度，時間。自動波形測量 - 顯示四種任意組合的波形測量值?；蚴褂脺y量快照功能顯示所有測量數據。測量項目包括：周期、頻率、+寬度、-寬度、上升時間、下降時間、+占空比、- 占空比、+ 過沖、- 過沖、高、低、最大值、最小值、峰-峰、振幅、平均、平均周期、均方根、周期均方根、突發脈沖串寬度、延遲、相位、面積(Area)[需要配備TDS3AAM 模塊。]、周期面積(Cycle Area)[需要配備TDS3AAM 模塊。]。測量統計－ 平均值，最小值，最大值，標準偏差。要求TDS3AAM 應用模塊。門限－用戶自定義自動測量門限，可以使用百分比或電壓設置。選通 - 可以使用屏幕或垂直光標隔離采集內部發生的特定事件，進行測量。波形數學運算代數運算－ 加, 減, 乘, 除波形。FFT － 頻譜幅度。把FFT 垂直標度設置成線性RMS或dBV RMS，把FFT窗口設置成Rectangular、Hamming、Hanning或Blackman-Harris。高級數學運算*1－ 積分、微分、定義廣泛的代數表達式，包括模擬波形、數學函數、標量、最多兩個用戶可調節變量及參數測量結果。例：(Intg (Ch1 － Mean(Ch1)) x 1.414 x VAR1)。波形處理自動設置 - 在垂直、水平和觸發系統上單鍵自動設置所有通道，支持撤銷自動設置功能。偏移校正 - 可以用手控方式輸入通道間的偏移校正值(± 10ns)，以獲得較好的定時測量值和更精確的數學波形。顯示特點顯示器類型－ 6.5 英寸(165.1 mm)液晶TFT 彩色顯示器。顯示器分辨率－ 640像素水平x 480像素垂直(VGA)。內插－ Sin(x)/x。波形樣式 - 點、向量、可變余輝、無窮大余輝。標線 - 全標、網格、交叉線、幀、NTSC、PAL、SECAM和示波(100％和75％彩條矢量)要求選項TDS3VID 和TDS3SDI 視頻應用模塊。格式 - YT、XY 和門控XYZ(帶Z 軸空白顯示的XY 僅在4 通道儀器上提供)。電源AC 供電電源電源電壓－ 100 VRMS- 240 VRMS ±10%。電源頻率－ 100 V-120 V 時45 Hz - 440 Hz; 120 V - 240 V時45 Hz - 66 Hz。能耗－ 最大75 W。電源供電－ 要求TDS3BATC可充電鋰電池。典型工作時間 － 3 小時。訂貨信息TDS3000C 系列數字熒光示波器TDS3012C－100 MHz, 2通道, 1.25 GS/s。TDS3014C－100 MHz, 4通道, 1.25 GS/s。TDS3032C － 300 MHz, 2 通道, 2.5 GS/s。TDS3034C － 300 MHz, 4 通道, 2.5 GS/s。TDS3052C－500 MHz, 2通道, 5 GS/s。TDS3054C－500 MHz, 4通道, 5 GS/s。標配附件P6139A － 500 MHz, 10x 無源探頭(每條通道一只)。用戶手冊和翻譯的前面板疊加圖－ 請指定首選的語言選項。電源線－ 請指定插頭選項。附件盤正面保護罩OpenChoice? PC 通信軟件－可以通過L A N、G P I B 或R S - 2 3 2 在Windows PC 與TDS3000C 系列之間快速簡便地通信。傳送和保存設置、波形、測量數據和屏幕圖。NI LabVIEW SignalExpressTM泰克版LE －為TDS3000C 系列優化的全面互動的測量軟件環境?？梢允褂弥庇^的拖放用戶界面，采集、生成、分析、比較、導入和保存測量數據和信號，而不要求任何編程。該軟件為標準TDS3000C 系列提供永久支持，可以采集、控制、查看和導出實時數據信號。您可以對完整版本進行30 天免費試用，其提供了額外的信號處理、高級分析、混合信號、掃描、極限測試和用戶自定義步長功能。訂購SIGEXPTE 獲得永久完整版本功能?？伤菰葱首C書－ NIM/NIST。文檔光盤三年保修- 包括所有人工費用和部件，不包括探頭和附件。選項國際電源插頭選項A0 － 北美插頭。選項A1 －歐洲通用插頭。選項A2 －英國插頭。選項A3 －澳大利亞插頭。選項A5 －瑞士插頭。選項A6 －日本電源插頭。選項A10 －中國電源插頭。選項A11 － 印度電源插頭。選項A99 －不帶電源線。語言選項選項L0 － 英語。選項L1 －法語。選項L2 － 意大利語。選項L3 － 德語。選項L4 －西班牙語。選項L5 －日語。選項L6 － 葡萄牙。選項L7 －簡體中文。選項L8 －繁體中文。選項L9 －韓語。選項L10 －俄語。選項L99 －沒有手冊。推薦附件TDS3GV － GPIB, VGA, RS-232 接口。TDS3AAM － 高級分析模塊。增加擴展數學功能、任意數學表達式、測量統計和其它自動測量功能。TDS3LIM－ 極限測試模塊。增加自定義波形極限測試功能。TDS3TMT － 通信模板測試模塊。增加ITU-T G.703和ANSI T1.102標準通過/未通過一致性測試、自定義模板測試等等。TDS3VID－ 擴展視頻分析模塊。增加視頻快捷菜單、自動設置、保持、行數觸發、視頻圖像模式、矢量顯示器(矢量顯示器不支持合成視頻。)模式、HDTV格式觸發標線等等。TDS3SDI － 串行/ 數字視頻模塊。增加601串行數字視頻到模擬視頻轉換、視頻圖像、矢量顯示器*2和模擬HDTV觸發等功能。TDS3BATC－ 鋰電池，在沒有供電電源的情況下最長可以連續工作三個小時。TDS3CHG － 電池快速充電器。AC3000 － 攜帶儀器使用的軟手提箱。HCTEK4321 － 攜帶儀器使用的硬手提箱(要求AC3000)。RM3000 － 機架安裝套件。SIGEXPTE－ NI LabVIEW SignalExpressTM泰克版軟件完整版。維護手冊－ 僅英語(071-2507-00)。TNGTDS01－ 全面的指令和分步實驗室練習，提供與TDS3000C 系列示波器操作有關的培訓。套件中包括進度自定的基于光盤的手冊和信號源電路板?？梢詥为氂嗁忂x配的硬拷貝手冊。推薦探頭P6243 - 1GHz，≤ 1pF 輸入電容10x 有源探頭。P5205 - 1.3kV，100MHz高壓差分探頭。P5210 - 5.6kV，50MHz 高壓差分探頭。P5100 - 2.5kV，100X 高壓無源探頭。TCP202 - 50 MHz, 15A AC/DC電流探頭。TCP303(要求TCPA300 探頭放大器) - 15 MHz, 150 A 電流探頭。TCP305(要求TCPA300 探頭放大器) - 50 MHz, 50 A 電流探頭。TCP312(要求TCPA300 探頭放大器) - 100 MHz, 30 A 電流探頭。TCPA300 - 100 MHz 探頭放大器。TCP404XL(要求TCPA400 探頭放大器。) - 2 MHz, 500 A 電流探頭。TCPA400 - 50 MHz 探頭放大器。ADA400A - 100X、10X、1X、0.1X 高增益差分放大器。服務選項在購買時提供選項CA1－ 提供一次校準服務或在指定校準間隔校準一次，以先到者為準選項C3 － 三年校準服務選項C5 － 五年校準服務選項D1 － 校準數據報告選項D3 －三年校準數據報告 (要求選項C3)選項D5 － 五年校準數據報告 (要求選項C5)選項R5 － 五年維修服務服務選項(在購買后提供)TDS30xxC-CA1 － 提供一次校準服務或在指定校準間隔校準一次，以先到者為準TDS30xxC-R1PW－ 一年保外維修服務TDS30xxC-R2PW－ 二年保外維修服務TDS30xxC-R5DW － 五年維修服務(包括產品保修期)。五年期從客戶購買儀器之日算起 | ||
