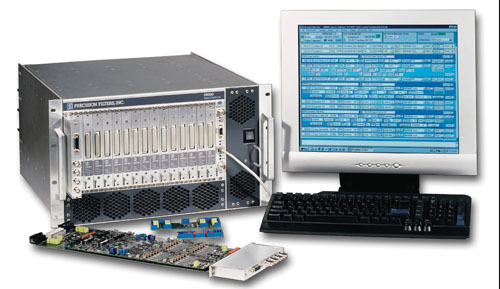

28000系列信號調理系統

28000 特點：
傳感器信號調理
－一個機箱可以安裝多達256通道程控傳感器信號調理器；
－能調理電荷、橋路、電壓、F/V、IEPE（帶TEDS）、動應變、RTD、電位器、熱電偶等信號。多種調理器可以混裝在一個機箱內。
－可選裝4/6/8階程控高通、低通、帶通濾波，帶寬從1Hz到204.6kHz變化，可達2000檔以上。
－放大器帶寬高達500kHz。

系統完整性
－一臺PC控制多達8臺系統，系統總通道數可以達2048。
－隨時可以通過NIST可溯源的自檢方法檢驗系統性能，保證系統性能完好，從技術角度不再需要異地校準，測試成本大幅度降低。
－采用適合各種傳感器類型的校驗技術，如開路、短路、過載檢查、激勵電流檢查等，檢查電纜、接插件及傳感器健康狀況。
－機箱內置溫度及電源在線監測電路，帶報警功能。

系統靈活性
－信號輸出適配器具有多種選擇，并可定制。
－既可以用作高速瞬態信號調理，又可以用作動態及靜態信號的混合調理器。
－系統既可以離開計算機獨立工作，也可以由PC遙控操作。
－隨時可以升級和擴展設備；

PFI獨創的技術
平衡式恒流源激勵技術
平衡式恒流激勵技術是一種真正能抑制共模干擾信號的平衡輸入技術。給橋路的激勵不受導線電阻的影響。既可以用于1/4橋，也可以用于全橋。與單恒流源激勵方式或恒壓源激勵方式相比，測量噪聲大幅度減小，信號頻率越高，降噪效果越明顯，通?？梢越翟?0dB左右。

高性能濾波技術
PFI平坦模式濾波器具有相當于巴特沃思濾波器的通帶平坦度，但具有明顯優于巴特沃斯濾波器的過渡帶衰減特性。
PFI脈沖模式濾波器具有優異的瞬態響應和相位線性，是瞬態（沖擊）測量和時域波形分析的理想濾波器。過渡帶衰減特性明顯優于貝塞爾濾波器。

IEPE傳感器調理技術
常規的TEDS傳感器與測試儀器之間的距離不能超過120米，但在很多振動和沖擊應用中，出于安全或環境及其它原因要求傳感器的電纜超出120米。PFI的28000系統支持LDTEDS，允許儀器與TEDS傳感器的距離達到450米。
IEPE傳感器的工作偏置電壓以及輸出阻抗在傳感器出故障前可能變化。PFI的產品可以監測這兩個參數的變化，提前告知用戶哪些傳感器將會出現故障。
IEPE恒流源電流0到25mA程控可變。電流加大，可以改善長線測量時的頻響。

系統動靜態特性自標定技術
不用將28000從機柜上拆下，不用手工切換通道，28000-4-TEST測試子系統能對系統的所有通道進行動靜態特性自動測試和標定，測試參數包括：濾波器頻響、增益精度、失調電壓、共模抑制比、放大器頻響、激勵、串?dāng)_等等幾十項參數。1套64通道系統的全部標定工作，如手動完成，需1年以上，系統自動完成，需要1天就夠了。

28000 系統部件
主機：28000系統有兩種主機：28016A-M3 16槽，28008D-M3 8槽，可以安裝16塊或8塊信號調理卡。28000主機采用現場可替換的低噪聲AC電源，后面板上的接線柱用作連接電路地和機箱地。28000系統對電源電平以及機箱內的溫度進行監測并生成報告。如果警報響了，就是機箱內部溫度超過了工廠限定或一個冷卻風扇出了問題。28000系統主機的后面板具有很多插口，弱電信號輸入電纜直接與信號調理卡配接，減少噪聲耦合途徑。信號輸入電纜通過帶螺釘?shù)牟孱^連接到后面板上。信號調理卡從機箱前部插入或拔出系統。 為了無縫集成28000進入一個現有的電纜環境。PFI提供了很多種連接器及電纜選項。多種28000信號調理卡可以添加輔助輸出模塊，提供附加的緩沖輸出，每通道有多種連接器可供選擇。28000主機裝備有TEST和MONITOR模擬總線，使得用戶能夠輸入試驗信號到任何調理通道的輸入端以及監視任何調理通道的輸出端，而不必在外部拆開信號電纜。TEST和MONITOR總線是28000組建自校準系統的基礎。工廠驗收試驗（FAT）以及Go/NO-GO試驗均通過TEST和MONITOR總線進行。

背板接口卡（BIF：28000C-BIF1-T背板接口卡（BIF）是計算機和28000系統的通信接口卡，帶一個RS-232接口和一個以太網接口。從BIF前面板上的警告指示器能識別系統問題，如溫度不正常，冷卻風扇故障，電源電壓不正常。BIF的前面板的TEST BUS BNC插座能將外部的試驗信號發給系統模擬總線。而MONITOR BNC插座則可以從系統模擬總線上輸出任意通道的信號，與示波器或其它測量設備聯用，觀察指定通道的輸出。后面板的OUTPUT MONITOR插座為28000-4-TEST標定系統的DVM（數字電壓表）預留。系統狀態和通信狀態指示燈也在前面板上。
