以太網接口 多功能數據采集系統DaqBook/2000系

詳細信息

型號與功能

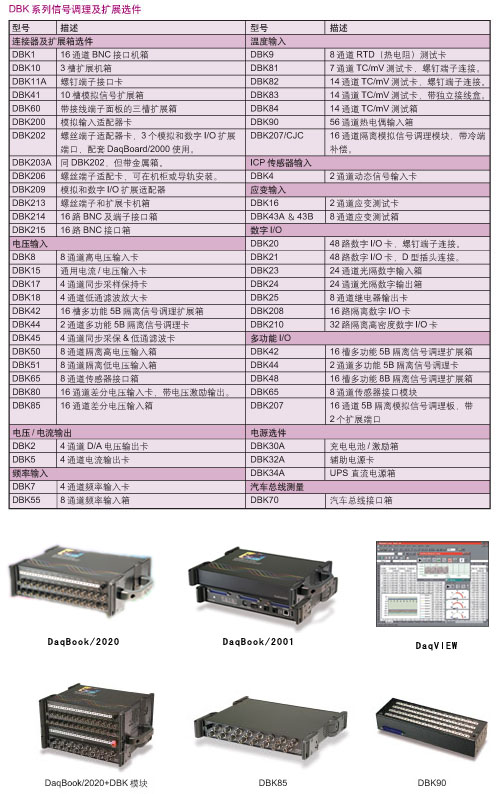

DaqBook/2000系列有三種型號及70多種信號調理和擴展選件，可以測量電壓、電流、應變、溫度、振動、頻率、數字及車用總線信號、輸出模擬及數字信號。

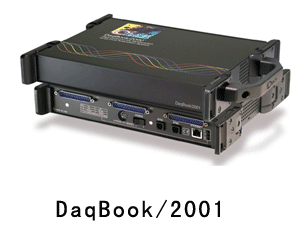

DaqBook/2001,/2005：內置16單端或8差動模擬輸入，40位數字I/O，4路計數輸入，2路定時器輸出。2001型與2005型的唯一差別是：2001型具有4模擬輸出通道，2005型則不帶模擬輸出。
DaqBook/2020：內置16差動模擬輸入和14通道熱電偶輸入通道，24位數字I/O，4路計數輸入，2路定時器輸出，4路模擬輸出。前面板采用BNC和熱電偶志用輸入插座。
三種DaqBook機型均通過DBK系列模塊擴展模擬和數字輸入輸出通道。

軟件

◎ 隨機軟件：DaqView，輕松完成參數設置、數據采集、顯示、數據存盤及數據文件格式轉換。
◎ 支持多種開發平臺：VB、VC、DASYLab、LabVIEW、MATLAB。
◎ 隨機數據后處理軟件PostView和系統校準DAQCA

特點
◎ 模擬輸入、頻率輸入、定時器輸出、數字I/O、模擬輸出功能同時集成于一個小型便攜的機箱內。
◎ DaqBook/2000系列內置16位/200kHz A/D變換器，模擬通道可擴至256個，仍保持200K采樣率。數字式校準，無需電位計調節。
◎ 4個可級聯的計數器及頻率測量通道，2個定時器/脈沖輸出通道。
◎ 24或40路數字I/O，可擴至256或272通道，包括隔離和繼電器觸點通道。
◎內置以太網接口，可以連續將數據傳入網絡或PC，200ks/s也不丟數據。
◎ 一臺電腦可同時最多控制4套DaqBook系統，各系統間通過SYNC連接實現同步掃描。
◎ 模擬、數字、計數和軟件觸發等多種觸發方式，具有海量預觸發緩存。
◎ 使用DBK90模塊，單機熱電偶測試可達896通道，系統可擴至3584通道。
◎ 工作溫度：-30～70℃。

系統應用

◎車載或機載溫度、壓力、振動、噪聲、應變測試及狀態監測。
◎工廠、車間、實驗室各種電量、非電量信號的檢測。
◎其它數據采集和現場測試。
