電子負載

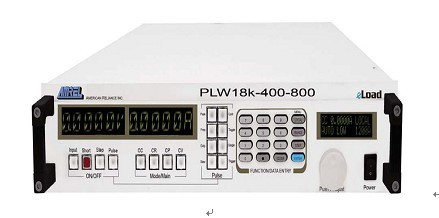

PLW可編程直流電子負載技術指標

CV 工作模式技術指標

CVL范圍： 0 ~ 10% of Vmax

CVM范圍： 0 ~ 50% of Vmax

CVH范圍： 0 ~ 100% of Vmax

精度: 0.05% of Value ± 0.1% of Rating

分辨率: 1/16000 of Rated Voltage

瞬態時間(SLOW): 0.500 ~ 511.9 (ms)

瞬態時間(FAST): 0.500 ~ 51.19 (ms)

CR and CP 工作模式技術指標

Please reference website datasheet for details

GENERAL SPECIFICATIONS

REMOTE INTERFACES RS-232, GPIB & USB/Ethernet

ANALOG PROGRAMMING 0 ~ 10Vdc

精度: Mode 精度: ± 0.1% of Rating

電壓監控精度: 0.10% of RDG ± 0.1% of Rating

電流監控精度: 0.10% of RDG ± 0.1% of Rating

頻率范圍： 0.1Hz ~ 10kHz

占空比范圍： 1.000 ~ 100.0%

頻率和占空比精度: 0.1% of Setting

交流輸入：95 ~ 240Vac / 48 ~ 62Hz

操作溫度： 5°C ~ 40°C

CC 工作模式技術指標

CCL范圍： 0 ~ 10% of Imax

CCM范圍： 0 ~ 50% of Imax

CCH范圍： 0 ~ 100% of Imax

精度: 0.05% of Value ± 0.1% of Rating

分辨率: 1/16000 of Rated Voltage

瞬態時間(SLOW): 0.500 ~ 511.9 (ms)

瞬態時間(FAST): 0.050 ~ 51.19 (ms)

PROTECTION

過功率保護： 105% * Pmax

過電壓保護： 105% * Vmax

過電流保護： 110% * Imax

過溫度保護 50°C ± 5°C

反向最大電流：110% of Imax

遠程抑制 (RI)： 短路

錯誤指示： SPDT繼電器

其他可編程保護: OPP, OVP, OCP, UVL & Anti-Oscillation

絕緣強度

初級電路對機殼： 1500Vac，一分鐘

初級電路對負載輸入端：1500Vac，一分鐘

負載輸入端對機殼：1500Vdc for 1 Minute
