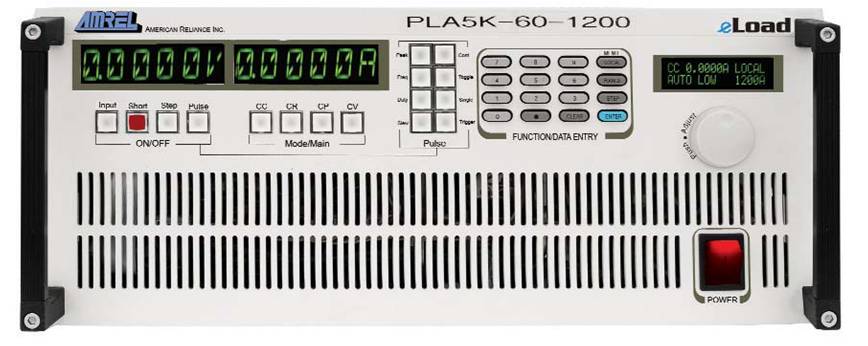

電子負載

PLA技術指標

CV工作模式技術指標

CVL 范圍： 0 ~ 10% of Vmax

CVM 范圍： 0 ~ 50% of Vmax

CVH 范圍： 0 ~ 100% of Vmax

精度： 0.05% of Value ± 0.1% of Rating

分辨率： 1/16000 of Rated Voltage

瞬態時間： (SLOW) 0.500 ~511.9 (ms)

瞬態時間： (FAST) 0.500 ~51.19 (ms)

CR and CP 工作模式技術指標

請參考相關數據手冊以獲得詳情

通用指標

遠程接口： RS-232, GPIB & USB/以太網

模擬編程： 0 ~ 10Vdc

精度： 工作模式精度± 0.1% of Rating

電壓監控精度： 0.10% of RDG ± 0.1% of Rating

電流監控精度： 0.10% of RDG ± 0.1% of Rating

頻率范圍： 0.1Hz ~ 10kHz

占空比范圍： 1.000 ~100.0%

頻率和占空比精度： 0.1% of Setting

交流輸入： 95~240Vac 48 ~ 62Hz

操作溫度： 5°C ~ 40°C

CC 工作模式精度

CCL 范圍：0 ~ 10% of Imax

CCM 范圍： 0 ~ 50% of Imax

CCH 范圍： 0 ~ 100% of Imax

精度： 0.05% of Value ± 0.1% of Rating

分辨率： 1/16000 of Rated Voltage

瞬態時間(SLOW): 0.500 ~511.9 (ms)

瞬態時間(FAST): 0.050 ~51.19 (ms)

保護

過功率保護： 110% * Pmax

過電壓保護：105% * Vmax

過電流保護： 110% * Imax

過溫保護： 90°C ± 5°C

反向最大電流： 110% of Imax

遠程抑制 (RI)： 短路

錯誤指示： SPDT繼電器

其他可編程保護: OPP, OVP, OCP, UVL & ANTI-OSCILLATION

絕緣強度

初級電路對機殼： 1500Vac，一分鐘

初級電路多負載輸入端： 1500Vac，一分鐘

負載輸入端對機殼：1500Vdc，一分鐘
