電子負載
詳細信息

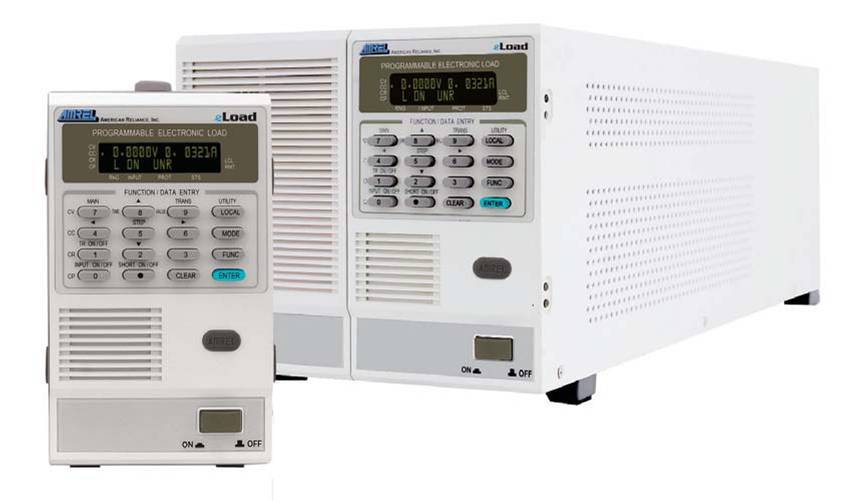

PEL系列屬于中低功率可編程直流電子負載系列產品，覆蓋60W-600W的功率范圍，是常規檢測用具備動態脈沖特性、自動序列功能且?guī)PIB/RS-232接口的高性價比電子負載。
PEL產品特點：
1. 低嵌位電壓工作。在1V輸入電壓時，即可工作在最大電流
2. 風冷
3. 免開蓋自動校準
4. RS232和GPIB數字編程接口
5. 遠程模擬電壓控制（0-10V)
6. 五種工作模式：恒電流，恒電壓，恒電阻，恒功率，脈沖
7. 菜單式前面板操作，功能強大，操作簡潔方便。
8. 99個動態編程點
9. 256級可編程斜率
應用：
1、電池測試
--動態分析
--電池特性
--充放電測試和壽命循環測試
2、電力電子
-- DC-DC電源轉換器
-- AC-DC電源轉換器
3、實驗室，大學，研發
4、自動測試設備
5、手持設備測試
6、電子元器件測試
7、電池充電器測試
技術參數
PEL & FEL 可編程直流電子負載技術參數 | ||
恒電壓模式技術參數 | ||
CVL檔 | （0-100%）* 最大電壓值 | |
精度 | （0.2% * 設置電壓值) +-（0.1% * 最大電壓值) | |
分辨率 | (1/3600) * 最大電壓值 | |
CV瞬態時間 | 1ms - 270ms(0Vdc to 最大電壓值) | |
PEL CC 瞬態時間 | 27ms-0.100ms (0Adc to 最大電流值) | |
恒電阻和恒功率技術參數 | ||
詳情請參考官方網站公布的相關數據手冊 | ||
保護 | ||
過功率保護(OPP) | 110% * 最大功率值 | |
基本技術參數 | ||
遠程數字編程接口 | RS-232 & GPIB | |
恒電流工作模式模擬編程 | 0-10Vdc (0-Imax) | |
精度 | CC工作模式下的精度 +- (0.1%*額定電流) | |
監控電壓精度 | (0.10%*讀數） +- (0.1%*額定電壓) | |
監控電流精度 | (0.10%*讀數） +- (0.1%*額定電流) | |
交流輸入 | 115/230Vac | 50/60Hz | |
操作溫度 | 5 - 40 攝氏度 | |
恒電流工作模式技術參數 | ||
CCL檔 | (0-10%) * 最大電流 | |
CCM檔 | (0-100%) * 最大電流 | |
精度 | （0.2% * 設置電流值) +-（0.1% * 最大電流值) | |
分辨率 | (1/3600) * 最大電流值 | |
FEL CC 瞬態時間 | 54ms-0.200ms (0Adc to 最大電流值) | |
OPP分辨率 | （1/4000） * 最大功率值 | |
OPP精度 | （1.00% * 設置過功率值） +- （0.50% * 最大功率值） | |
過電壓保護(OVP) | 110% * 最大電壓值 | |
OVP分辨率 | （1/4000） * 最大電壓值 | |
OVP精度 | （0.20% * 設置過電壓值） +- （0.25% * 最大電壓值） | |
過電流保護(OCP) | 110% * 最大電流值 | |
OCP分辨率 | （1/4000） * 最大電流值 | |
OCP精度 | （0.20% * 設置過電流值） +- （0.25% * 最大電流值） | |
