直流電源
詳細信息

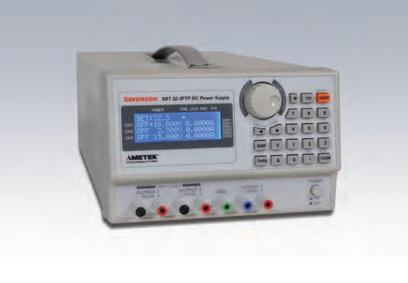

XBT32-3FTP為索倫森臺式產品線增添了一款16位三輸出電源?？蓪⑼ǖ?及通道2編程設置為每個通道0-32伏及0-3安。第三個輸出可全面編程設置為0-15伏、0-5安、最高達30瓦?？蓪νǖ?及通道2進行配置，用于跟蹤、并聯或串聯運行，以在實際上等同于6個不同的電源。在隔離模式下，每個輸出都單獨運行；在跟蹤模式下，通道1與通道2提供相同但隔離的輸出；在并聯模式下，一個0-32伏/0-6安輸出、一個0-15伏/0-5安/30瓦 輸出；在串聯模式下，一個0-64伏/0-3安輸出，一個0-15伏/0-5安/30瓦輸出。
被測部件的安全極其重要。XBT系列的電源具有優越的部件保護性能。每個輸出都完全隔離，并可在開啟輸出前對電壓/電流進行預覽。內置開關除了可用于啟用預覽模式外，還可以在前面板上的圖形引導用戶連接位置的同時，對輸出進行配置，以用于并聯或串聯連接。
先進的工程設計性能包括能儲存100個不同的設置（電壓及電流）以及一個100小時計時器。還可以設置開機狀態及每個通道輸出的同步或單獨控制。每個通道都編程設置有過壓及過電流保護。
可通過行業標準的SCPI命令經由各個電源配置的標準USB或RS-232C接口很容易地實現計算機控制?？赏ㄟ^可選的GPIB /以太網接口將3個低功率通道置入半機架，用于自動測試設備應用?？蛇x項還有一個8位數字輸入/輸出，可將其設置為編程用的輸入或輸出信號。
? 全面可編程第三輸出15伏/5安/30瓦
? 高分辨率，16位編程及回讀
? 隔離、跟蹤、并聯或串聯運行
? 100小時計時器
? 標準配置：USB及RS-232
? 可選配置：IEEE488.2及以太網控制
輸出額定值 | ||
| 通道1及通道2 | 通道3 |
電壓（VDC） | 0-32 | 0-15 |
電流（ADC） | 0-3 | 0-5 |
功率（瓦） | 96 | 30 |
輸出性能 | ||
電壓設定及回讀 | ||
精度 | 0.01% + 5毫伏 | |
振幅分辨率 | 1毫伏 | 1毫伏 |
電流設定及回讀 | ||
精度 | 0.1% + 3毫安 | 0.1% + 3毫安 |
分辨率 | 100 微安 | 100微安 |
電壓紋波 | 0.5毫伏（均方根值） | 1毫伏（均方根值） |
電壓噪聲 | 5毫伏（峰峰值） | 20毫伏（峰峰值） |
電流紋波 | 1毫安 | 5毫安（均方根值 |
負載調整率 | ||
電壓 | 0.01% + 2毫伏 | 5毫伏 |
電流 | 0.01% + 300 微安 | |
線路調整率 | ||
電壓 | 0.01% + 2毫伏 | |
電流 | 0.01% + 300 微安 | |
穩定性（8小時，恒定的負載及溫度） | ||
電壓 | 0.02% + 2毫伏 | |
電流 | 0.01% + 1毫安 | |
溫度系數（每攝氏度） | ||
電壓 | 0.01% + 3毫伏 | |
電流 | 0.02% + 2毫安 | |
瞬態響應 | 50微秒 | |
電壓編程時間（典型值） | ||
上升時間（滿載） | 1毫秒 | 3毫秒 |
上升時間（無負載） | 1毫秒 | 3毫秒 |
下降時間（滿載） | 3毫秒 | 8毫秒 |
下降時間（無負載） | 250毫秒 | 250毫秒 |
共同規格 | ||
記憶儲存 | 100個設置 | |
計時器 | 1秒至100小時 | |
法規遵循 | 符合CE標志低電壓指令 EN61010-1，電磁兼容 EN61326 | |
交流輸入 | 115 / 230 VAC 10%，47-63赫茲 | |
工作溫度 | 0至40℃ | |
儲存溫度 | -10至+70℃ | |
重量 | 14.3磅/ 6.5千克 | |
尺寸（寬x高x深） | 8.5x5.3x17英寸/ 216x135x432毫米 | |
可選項及配件 |
|
|
M139 | IEEE488.2及以太網控制接口 | |
MHV | 用于230伏 10%交流輸入 | |
RM-XBT | 供 XBT系列電源使用的機架固定套件 | |
