直流電源
詳細信息

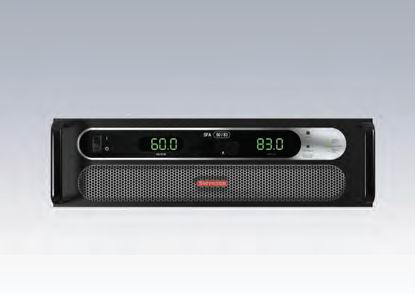

SFA家族建立于行業領先的索倫森SGA系列的基礎之上，用于為激光二極管應用提供大功率電流源。最先進的大功率激光二極管需要調節良好的電流控制，以避免災難性破壞。在不規則的運行條件下，電源輸出線路中儲存的過多的能量可產生峰值應力，這可造成設備永久性的損壞。SFA僅有一個恒流調節模式，它輸出的儲存能量低，這使其對敏感裝置可能帶來的損壞降到了最低程度，還可提供高達400安/毫秒的電流轉換速率。
|
| 3u | 6u | ||||||
功率 | 5千瓦 | 10千瓦 | 15千瓦 | 20千瓦 | 25千瓦 | 30千瓦 | |||
電壓 | 最大電流（并聯起來可獲得更大的電流） | ||||||||
60 | 83 | 167 | 250 | 333 | 417 | 500 | |||
100 | 50 | 100 | 150 | 200 | 250 | 300 | |||
160 | 31 | 63 | 94 | 125 | 156 | 188 | |||
規格（@額定交流線路及25oC） | |||||||||
輸出轉換速率（10-90%電阻性負載） | 上升為250安/毫秒（典型值為400安/毫秒），典型的下降速率為200安/毫秒；160伏型號87安/毫秒/5千瓦（典型值為145安/毫秒/5千瓦），60安/毫秒，典型值，下降 | ||||||||
控制模式 | 僅用于電流模式 | ||||||||
前面板表精度 | 電壓 ±滿量程的0.5%+1位，電流±滿量程的0.5%+1位 | ||||||||
負載調整率 | （無負載至滿載，額定交流輸入） 電流 額定輸出電流的0.1% | ||||||||
線路調整率 | （±額定交流輸入的10%） 電流額定輸出電流的0.05% | ||||||||
電流紋波 | 滿量程峰峰電流的1% | ||||||||
瞬態響應 | 對于10至100%或100%至10%的階躍負載變化，輸出電流在1毫秒時間內恢復至電流設定值的1%范圍內 | ||||||||
電流過沖 | 最大為滿量程的8%對于0至100%的變化至電阻性負載 | ||||||||
輸出電容 | 60伏型號<10微法/ 5千瓦，100/160伏型號3微法/ 5千瓦 | ||||||||
穩定性 | 通過遙感，在固定的線路、負載及溫度下預熱8個小時后為±設定值的0.05% | ||||||||
功率因數 | 輸入為208/220VAC時的典型值大于0.9，輸入為380/400VAC時的典型值大于0.78，輸入為440/480VAC時的典型值大于0.7 | ||||||||
遠程模擬控制 | 控制電流設定值精度：±滿量程輸出的0.8%；過電流保護：±滿量程輸出的1%；電阻控制：0–5千歐= 0-100%電流；電壓控制：0–5或0–10 VDC = 0-100%電流；過電流保護：0–5.5 VDC = 0-110% | ||||||||
效率 | 滿載、額定線路的典型值為87% | ||||||||
遙控/遠程監控 | 通過觸點閉合、6-120 VDC或12-240VAC、TTL或CMOS開關進行開啟/關閉控制，電流監控，過電流保護限度設定，故障狀態總結 | ||||||||
過壓保護 | 固定于額定恒流制輸出電壓的110%左右。將前面板上的待機電源開關旋轉至關閉/開啟以達到復位的目的 | ||||||||
以太網控制（可選項） | LXI兼容的10/100 Base T以太網遙控，帶網絡服務器用于通過網絡瀏覽器對電源進行直接控制。 | ||||||||
隔離模擬控制（可選項） | 輸入至輸出隔離：500伏兼容最大端子浮動電壓。建議在安全特低電壓（SELV）正常條件下運行。 | ||||||||
規章 | 通過了UL/CSA 61010及IEC/EN 61010-1認證 符合CE（低電壓指令及電磁兼容指令），輸入功率可選項 | ||||||||
輸入電源配置 | 3相，三線加地線。對相位、旋轉不敏感。中性線未使用。 | ||||||||
環境 | |||||||||
工作溫度 | 0至50°C | ||||||||
儲存溫度 | -25至65°C | ||||||||
溫度系數 | 電流設定值額定電流的0.03%/°C | ||||||||
冷卻 | 內置風扇。零間隙疊放。 | ||||||||
濕度 | 40°C的濕度為0至90%；25°C的濕度為0至50%，不結露 | ||||||||
海拔 | 5000英尺時為全功率，5000英尺以上時，每升高1000英尺全功率下降10% | ||||||||
物理 | |||||||||
5至15千瓦、3U | 19.00英寸（寬） x 25.12英寸（深） x 5.25英寸（高）；80磅，（48.3厘米（寬） x 63.8厘米（深） x 13.3厘米（高）；36千克） | ||||||||
20至30千瓦、6U | 19.00英寸（寬） x 25.12英寸（深） x 10.5英寸（高）；160磅，（48.3厘米（寬） x 63.8厘米（深） x 36.7厘米（高）；73千克） | ||||||||
配件 | |||||||||
變更 | AJ：前面板灰塵過濾器– 工廠安裝 – 僅適用于3U電源 | ||||||||
K550212-01 / 5550568-01 3U | 機架滑塊（用于5千瓦、10千瓦及15千瓦型號）/前面板灰塵過濾器–現場安裝套件–僅適用于3U電源 | ||||||||
K550213-01 / 9550589-01 6U | 機架滑塊（用于20千瓦、25千瓦及30千瓦型號）/交流輸入蓋-僅適用于3U電源 | ||||||||
