交流電源
詳細信息
? 交流輸出功率為750伏安至2250伏安
? 聯合交流/直流源及功率分析儀
? 電壓及電流諧波分析
? 交流、直流及交流+直流三種輸出模式
? 多種機箱配置
? 強大的輸出瞬態生成能力
? 高振幅因數能力
? 任意&諧波波形生成
? 有兩種型號:單相及三相

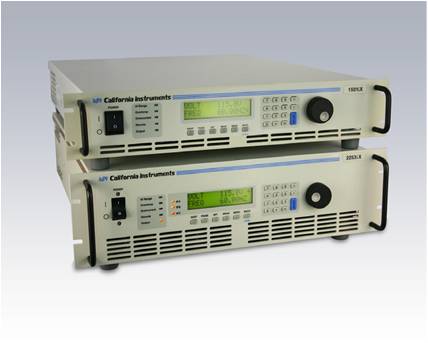

小型iX系列代表了新一代交流/直流電源,適應了對測試設備以更低的成本執行更多項功能的不斷增長的需求。
通過整合靈活的交流直流/電源與高性能功率分析儀,小型iX系列能夠處理復雜的應用,這在傳統上需要多個系統才能夠完成。
小型iX系列合理的集成方案避免了測試系統中常見的雜亂接線狀況。所有的接點都是內置的,而且不再需要使用數字萬用表、電力諧波分析儀和電流分流器或電流鉗。
由于小型iX系列中的許多組件都由交流/直流電源和功率分析儀共享,所以,集成系統的總成本要低于典型的多單元系統的成本。
對于要求不高的應用,小型i系列提供了與小型iX系列相似的輸出和瞬態能力,以及基本的功率測量。
容易使用的本地控制裝置
小型i系列和iX系列都由微處理器控制,并且都可以使用簡單易用的前面板小鍵盤進行操作。各項功能的分組都符合邏輯,并能從小鍵盤處直接獲得想要的操作。這省去了通過各級菜單及(或)軟鍵搜索的麻煩。可通過一個大的模擬調節旋鈕快速地轉換輸出參數。該旋鈕由一個動態比率變化算法控制,它將小參數變化的精確控制的優點與整個范圍的快速搜索結合在一起。
應用
小型i/iX系列交流及直流源利用其精確的輸出調節和準確性為交流與直流電源測試選定了多個應用領域。i/iX還具備高負載電流能力,多相或單相輸出模式,并內置功率分析儀測量。包括線路失真模擬(LDS)和任意波形產生在內的附加功能滿足了對產品質量和法規符合性測試的需求。
產品評估及測試
越來越多的電子設備和家用電器制造商需要在各種各樣的輸入線路條件下充分評估和測試其產品。簡單易用的集成測試系統具有內置的輸出瞬態產生和回讀測量能力,為用戶提供了方便。
航空電子設備
輸出頻率范圍為1000赫茲,高達150伏(均方根值),小型 i/iX系列十分適合于航空應用。精確的頻率控制和準確的負載調整率是這些應用的關鍵要求。標準的USB(或可選的GPIB / LAN)控制接口及SCPI命令語言使之便于集成到現有的自動測試設備系統中。因為小型i/iX系列可省去對多個額外測試設備的需求,并且僅占用3.5英寸的機架空間(2U),所以,既節省了成本又節省了空間。可通過使用供流行的編程環境使用的儀器驅動程序,如美國國家儀器公司LabView、DO-160、ABD- 0100、MIL-STD-704A-F、A350、AIRB、AMD及波音B787,加快系統集成的速度。
