交流電源

詳細信息

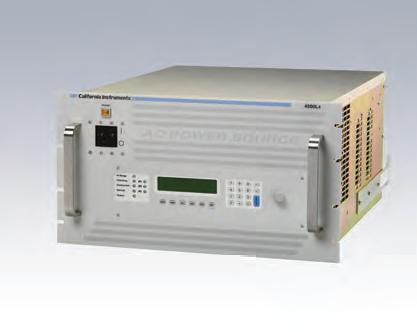

Lx系列代表現代交流電源，解決了對測試設備不斷增加的要求，以便以更低的成本執行更多的功能。通過將靈活的交流電源與諧波分析儀結合起來，Lx系列系統能夠處理傳統上需要多種儀器才能完成的應用程序。
這種合理的Lx系列綜合方案避免了布線凌亂的弊端，也就是通常在交流測試裝置中發現的問題。所有的連接點都是內置的，而且對外部數字萬用表，電力諧波分析儀和電流分流器的需求已經完全被消除了。
由于使用最先進的數字信號處理器連帶著精確度高分辨率交流/直流變換器，Lx系列能夠提供比一些專用的諧波功率分析儀更多的精確度和分辨率。由于Lx系列中的許多組件都由交流電源和功率分析儀共享，所以綜合系統的總成本就比典型多單元系統的成本要小。
容易使用的控制裝置
Lx系列完全由微處理器控制，它可以簡單地從前面板完成你想要的操作。定位于背光字母數字LCD顯示屏旁邊的一對模擬控制，允許輸出電壓和頻率動態地上下跳動。該控制采用了一個動態的利率調整算法，該算法結合了小參數的精確控制的優點伴有整個范圍內的快速掃描。一個鍵盤就使得精確輸入變得無比簡單。

應用
帶有精確的輸出調節和精確度，高負荷的驅動電流，多相或單相模式，并內置功率分析儀測量功能，Lx系列交流/分析儀源解決了許多交流電源測試應用領域方面的問題。附加功能，比如任意波形生成，DO 160，MIL 704，波音或空客測試標準都是可用的選擇，它們證實了Lx系列能夠作為航空用電子器件或國防應用的堅實選擇。所有的Ls系列交流源都配備了IEEE-488(通用接口總線)，USB和RS232C遙控接口，并且支持SCPI命令語言編程。以太網接口選項也是可以選用的。
HP6834B兼容性
Lx系列提供的功能和總線與阿基蘭特HP6834B交流電源以及CI iL系列交流電源兼容，可在現有的測試系統中使用，且無需修改程序代碼。
標準波形
Lx系列提供了三個用于輸出的標準波形。這三個標準波形是：?正弦波，用于正常交流應用。?方波，用于特殊應用。?剪切正弦波-模擬失真以測試諧波失真的易感性。
除了這些標準波形，用戶自定義的波形可以在總線上下載。


Lx系列-交流瞬態產生調諧波形發生器
采用最新的DSP（數字信號處理）技術，LX系列控制器可產生諧波的波形圖，以測試一個單位的諧波易感性。借助于所提供的Windows圖形用戶界面程序，使得確定諧波波形與規定的相對振幅和高達50次諧波的相位角同樣簡單。波形數據點由圖形用戶界面生成和下載到交流源，或者通過的IEEE-488或RS232C總線進行，并且保留在非易失性存儲器中。多達12個波形可以被存儲并給予用戶已定義的名稱，以便檢索之用。
任意波形發生器
使用提供的GUI程序或定制軟件，用戶還能夠自定義任意波形數據。復雜的交流電壓異常可以通過這種方法進行模擬。圖形用戶界面程序提供了定制軟件的目錄，并允許現實世界的波形被捕捉到數字示波器上，以便被下載到交流源的波形存儲器之一。下載的波形被保留在非易失性存儲器中以便在總線之上或從前面板進行檢索。用戶自定義波形名稱使得在需要時檢索想要的波形變得簡單。
Lx系列-配置選項瞬態編程
為了模擬公用線干擾事件，Ls系列提供了一份瞬態步驟清單。這些步驟可以通過前面板直接編程，或使用圖形用戶界面程序下載到界面上。圖形用戶界面將常用線干擾建立在磁盤上，以便快速檢索。一旦下載，瞬態程序就可以通過計算機或前面板執行。交流瞬態產生容許電壓、頻率、相位角和波形中快速變化的影響在測試中被分析。瞬態和用戶自定義任意波形的結合創造了一個交流供電產品的強大的測試平臺。
LX系列-測量和分析
測量系統是基于電壓和電流波形的實時數字化，使用4K的深抽樣緩沖區。數字化波形數據由數字信號處理機處理，提取常規載荷值，如均方根值電壓，均方根值電流，實際和視在功率。同樣的數據還可以用來進行快速傅里葉變換(FFT)提取50次諧波的諧波振幅和相位角。


先進的測量功能
除了標準的負載參數，LX系列能夠測量電壓和電流的幅值和達到50次的相位諧波（基本頻率高達250赫茲）?？偟碾妷汉碗娏髦C波失真也可用。諧波分析的數據可以顯示在前面板上或在使用的圖形用戶界面程序顯示在計算機上。圖形用戶界面也可以用來以表格、條形圖或時域格式保存和打印諧波數據。所獲得的電壓和電流時域波形的每個輸出階段可以通過圖形用戶界面程序顯示。波形顯示在計算機上，包括電壓和電流相結合，三相電壓，三相電流和實際功率。當使用定制軟件時，時域數據可通過IEEE-488，USB，RS232C，或以太網（選項）傳輸?shù)接嬎銠C上。
診斷能力
交流電源可以進行自我測試，并報告錯誤。自我測試將持續運行知道遇到第一個錯誤，然后終止。自檢查詢命令出現響應，說明遇到了第一個錯誤，如果沒有發現錯誤就會顯示0.自我測試通過）。
Windows儀器控制軟件
一個WindowsVista/2000/XP?兼容的儀器控制軟件（GUI）提供了方便操作的軟面板接口。以下功能均可實現：?穩態輸出控制（所有參數）。?創建，運行，保存和打印瞬態程序。?生成和保存諧波波形。?生成和保存任意波形。?從一個數字存儲示波器下載數據。?測量并記錄標準測量。?捕捉并顯示電壓和電流波形。?測量，顯示，打印和記錄諧波電壓和電流測量。
