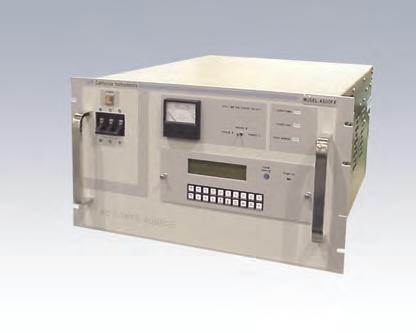

精密電壓和電流源 加州儀器 - FX系列

詳細信息

隨著電壓和電流源合并在一個緊湊的機箱內,F(xiàn)X系列對于高功率級別模擬是理想的選擇。無論單相或多相,這種多功能源可以模擬的功率級別,從幾毫W到54kW的單相或162kW的三相,并提供了手動和可編程控制應用的通用系統。
單相系統
一個機箱包括一個帶有270V輸出(可選312VLN)的1500VA的電壓源和一個200A培的電流源,是從完全一樣的主振蕩器比如電壓源中獲得的。這意味著電壓和電流輸出在完全相同的頻率,但兩相之間的關系可能會不同,以模擬不同的負載功率因素。
多相系統
對于兩相或三相的統,添加了額外的底盤。單獨的振蕩器由一個單主板被鎖定并帶有一個鎖相,以確保相位角的完整性。在多相位系統中,電壓的相位角可以是獨立不同的,以及它們之間電壓和電流源的每相的相位角。該系統可以用一個不同的P。F。模擬兩相或三相輸出。這在評估多相系統不平衡負載的測量和控制方案時是非常重要的。
寬量程電流源
無論是應用在電力仿真還是交流電,F(xiàn)X系列都提供從20mA到200A的可控恒流十分廣泛的輸出范圍。電流源部分具有三個范圍,以確保在低電流設置下具有好的分辨率。事實上,2A范圍可下降到20mA。20A至200A輸出可通過母線輸出,而低于0A的輸出,則是在后面板阻隔帶可用。


完全獨立的測量能力
高功率電平往往很難提供準確的測量功能。除了源的基本準確,F(xiàn)X系列還提供了一個完全獨立的測量系統,可用于驗證輸出設置或確定負荷特性。這個獨立的測量系統包含在每一個控制器中,這意味著每一個相位的獨立和同步監測都是可能的。參數顯示在源的前面板上,可以選擇手動
或通過計算機控制。所有的測量參數,可通過電腦控制器來詢問。
完全可編程
整個系統,無論是單相還是多相,都是由一臺計算機控制器來編程的。最流行的控制結構是IEEE-488總線。然而,其他系統比如RS232C接口和VXI可容納使用一個簡單的協議轉換器。所有的設置參數,例如電壓、電流、頻率、和相位角參數都可以被控制。此外,在多相位系統中,各相的相對角度也可以在0 °和359 °之間變化。測量參數可以被選擇,結果會顯示在面板上,輸出到計算機,或兩者兼而有之。計算機控制對收集和測試結果制表特別有用,這些測試結果在一系列不同的條件之上,如溫度、負載或頻率。圖形用戶界面程序可以理想地對測試需求進行改變。
高效設計
FX系列采用脈沖寬度調制轉換技術,它是極為有效的,并允許單相系統被打包在短短10.5英寸的機架空間內,該機架只有165磅(75.2kg)的重量。額外的好處是:a)該單位使用比傳統的線性系統功耗更低,和b)單位產生的熱量更少。


?   計算機控制
    自動化系統遠程編程并收集測量數據
?   獨立單相
    輸出高達200A及270V(L-N)模擬功率
    級別高達54kW
?   多機箱配置
    兩相和三相系統電源級仿真的配置,高
    達162kW用于三相操作
?   獨立全面的能力
    測量系統顯示器負載參數不需要額外的
    儀表設備





規格說明

電壓輸出

高電流輸出

低電流輸出

范圍

標準0-270伏。所有電壓都是L-N。關于其他電壓范圍,請咨詢廠家。

標準:20.1-200安。所有電流水平均為均方根值。

標準:0.020-20安。所有電流水平均為均方根值。

精確度*

T均方根值傳感:±0.135伏從5伏到135伏?!?.54伏從135伏到270伏。所有數據都在25°C±1°C之內(基于T均方根值讀?。?/span>

在范圍內的五個基本點校準為±0.02安。

a)校準為±0.002安在2-20安的范圍之內(5點)b)校準為±0.0002安在0.02-2安的范圍之內(6點)

負載分辨率

T均方根值傳感:±0.05%的滿量程,無載到滿載。

±0.05%的滿量程

±0.05%的滿量程

線路調整率

 對于±10%的線路變化,為±滿量程的0.02%

±滿量程的0.05%

±滿量程的0.05%

穩定性(振幅)

每24小時±0.04伏。

±0.015%的滿量程 每 1000小時在恒定線路與負載中;25°C。

每24小時范圍的±0.05%

默認值

5.0伏(區段可選)

5.0伏(區段可選)

0.2安輸出短路

頻率范圍

47赫茲到66赫茲

45赫茲到66赫茲

45赫茲到66赫茲

頻率分辨率

0.01赫茲

0.01赫茲

0.01赫茲

頻率準確度(25℃±1℃):

編程值的±0.001%

編程值的±0.001%

編程值的±0.001%

默認頻率(初始值)

客戶可選(在范圍之內)

客戶可選(在范圍之內)

客戶可選(在范圍之內)

恒流制輸出電壓

未知

0-7.5伏操作時 20.1-200安

0-25伏操作時2-20安0-200伏操作時0.02-20安

總功率(均方根值)輸出**

1500伏安

1500伏安

400伏安,2安;500伏安,20安

相位精確度

±1°

±1°

±1°

相位角編程

0到±999.9 度在0.35 度增量中

高或低電流輸出涉及電壓輸出:0到±999.9 度在0.35 度增量中

高或低電流輸出涉及電壓輸出:0到±999.9 度在0.35度增量中

電流限制

可調行程設置

未知

未知

諧波失真(30千赫)

<1%(帶有線性負載)0.5%為典型值

1.5%為最大值(帶有線性負載)0.8%為典型值

1.5%為最大值(帶有線性負載)0.8%為典型值







輸入

說明

-UP

輸入電壓用于4500FX(342-456伏,L-L)

-1P/20

-3P/20

20安培輸出最大值(消除20-200A電流源)

-HV

電壓通道的高電壓輸出(0-312伏,L-N)
