交流電源

詳細信息

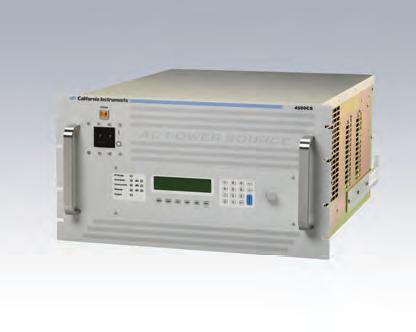

CS系列是先進的交流電流源，它能滿足制造商越來越高的使用有真實電流特征的電流來測試產品的要求。通過用高級的數字控制器和諧波功率分析器結合真正的電流跨導放大器，CS系列電流源能進行傳統上難以實現的測試。
CS系列完全用微處理器控制，能用簡單的面板鍵盤操作。在后面的字符數字液晶顯示器旁有個手柄似的部件，它可以動態地調高或調低輸出的電流或頻率。使用精確的電流程序設計和控制、高輸出電流、多相位模式和內置的功率分析器的測量能力，CS系列交流電流源能用于很多交流電流應用的測試。其它特征如產生任意波形和瞬變使CS系列成為理想的電源，能滿足很高的產品測試要求。
所有CS系列交流源配置了IEEE-488(GPIB)、USB和RS232C遙控接口并支持SCPI命令語言編程，以太網接口是可選的（LAN選項）。


交流電流源可用于各種精確應用，包括精確的斷路開關評價、過載繼電器、雙金屬溫度傳感器和發熱元件；也可用于保險絲的非破壞性測試等其它普通應用。CS能產生任意波形的能力使它能在真實情況下用諧波豐富的電流波形測試這些設備。使用CS電流源的瞬態編程系統編程指定電流大小、頻率和持續時間能容易地測試在規定持續時間內承受規定大小的電流的保護裝置?？捎玫乃矐B(tài)模式為固定、單步、脈沖和序列。其它典型應用包括：
? 排線和連接器的壽命測試和連續性檢查
? 不是50或60赫茲頻率的電鍍
? 電流夾鉗、電度表、電流檢測器的校準
? 變壓器和電感器測試

電流控制
CS系列真正使用電流反饋控制，這與很多常用的恒定電流運行與電壓反饋結合的交流電源有相當大的不同，那些電源調整輸出電壓以盡力維持要求的電流大小，是用電壓控制的。
對于突然變化的阻抗，電流有個限定的反應時間，這明顯導致動態電流超過或低于變化的負載阻抗。電流控制的電流源不存在這種反應滯后，無論負載瞬態情況怎樣，它都將一直保持電流為規定的大小。CS系列支持的最大電壓均方根值為270伏，如果需要，可以編程獲得更低的規定電壓值。
產生波形除了用戶定義的任意波形，CS系列提供正弦波、限幅正弦波和方波。能用諧波測試裝置的諧波電流承受力。在提供的Windows儀器控制軟件（GUI）的幫助下，給多達50個諧波中的每個諧波指定相對的振幅和相位角可以容易地定義諧波。用戶也能隨意定義波形的數據，通過這種方法能模擬復雜的交流電流異常。通過IEEE-488、USB或RS232C 總線能用ICS把創建的波形數據下載到交流電源。能給予多達50個用戶定義的波形一個反映特征的名稱并存儲起來，以方便調用。把下載的波形保存在不易丟失的存儲器里，可以方便地面板上通過總線調用。


? 精密電流源
  十分適合用于電流保護設備的測試
? 單相和三相模式
   用內置的相位模式轉換容易設置輸出
?  3千伏安到18千伏安的功率大小
   符合應用要求的電源與成本
?  任意的波形發生器
   用真實電流的特征包括諧波電流測試產品
?  內置的電源分析器
   進行電壓與電流諧波分析并截取波形
?  標準的IEEE-448、 USB和RS232C線
   連接自動測試設備集成化系統的遙控接口
?  GUI軟件套件
   允許用戶在Windows?系統上使用儀器的強大的特征和功能
?  可編程的瞬變
   振幅和時間控制精確度高達1毫秒
