交流電源

詳細信息

? 反向兼容L系列功能，總線兼容加州儀器L系列
? 三相和單相模式十分適合航空用電子器件與國防應用
? 3千伏安到18千伏安功率電平匹配電源，以及應用需求的成本
? 瞬態編程測試產品用于一個漸變?nèi)旱囊赘行?br/>? 內置測量執行電壓、電流和功率測量
? 高級功能任意波形發生器，諧波分析，通用接口總線接口是一些可用的選項
? 標準的USB接口及RS232C接口。可選通用接口總線和局域網
? CE標志著安全、可靠、一致的操作運算

集成系統

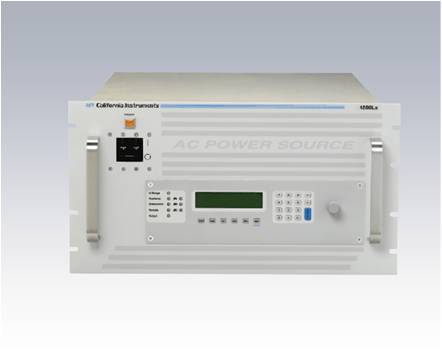

Ls系列是經典加州儀器L系列交流電源的改進版。Ls系列在有限經濟成本內提供了許多基本的交流源的功能。附加功能，如任意波形發生器和諧波分析可以作為選項被增加。
Ls系列可以在單相或三相配置下運行。在一個單一的機箱里，功率等級從3千伏安到6千伏安。多箱可以與18千伏安的功率電平結合。

容易使用的控制裝置
Ls系列完全由微處理器控制，它可以簡單地從前面板完成你想要的操作。定位于背光字母數字LCD顯示屏旁邊的一對模擬控制，允許輸出電壓和頻率動態地上下跳動。對于更進一步的操作來說，提供給你一系列菜單用于雙線高對比度LCD顯示屏?？捎靡粋€可選的全鍵盤。

應用
帶有精確的輸出調節和精確度，高負荷的驅動電流，多相或單相模式，并內置測量功能，Ls系列交流源解決了許多交流電源測試應用領域方面的問題。附加功能，比如DO160，MIL704，波音或空客測試標準都是可用的選擇，它們證實了Ls系列能夠作為航空用電子器件或國防應用的堅實選擇。所有的Ls系列交流源都是標準化配備，帶有USB和RS232C遙控接口。通用接口總線和局域網接口也是可以選用的。

兼容性
盡管標準命令語言是SCPI，Ls系列通過CI L系列交流源同樣可以提供功能和總線兼容。使用APE(簡寫明碼英文)命令語法，Ls系列可以使用現有的測試系統，而無需修改程序代碼。APE語言室通用接口總線選項的一部分，它包括一個通用接口總線/IEEE-488接口。

Ls系列

瞬態編程
為了模擬公用線干擾事件，Ls系列提供了一份瞬態步驟清單。這些步驟可以通過前面板直接編程，或下載到界面上，使用接口儀器控制軟件(圖形用戶界面)程序進行。圖形用戶界面將常用線干擾建立在磁盤上，以便快速檢索。一旦下載，瞬態程序就可以通過計算機或前面板執行。交流瞬態產生容許電壓、頻率、相位角和波形中快速變化的影響在測試中被分析。Ls系列可以運行于三相或單相輸出配置中，并能夠提供135伏和270伏的標準電壓范圍。各種各樣的選項可以被添加到自定義的Ls系列，以滿足您特定的應用需求。
電壓范圍選項
輸出電壓范圍選項可以提供更高的電壓輸出功率。除了標準的135/270伏范圍對，156/312伏(-HV選擇)或200/400伏(-EHV選擇)也在序列范圍之內。所有的電壓范圍都是從導線到中性點的。在三相Ls系列模式中，線到線電壓的最大值是467伏(標準)，540伏(-HV選擇)和692伏(-EHV選擇)。
相位模式
模式選項提供了在三相和單相輸出模式中的自動切換。在單相模式中，所有的輸出電流都送到A相輸出端。模式選項可用于三相Ls配置中。
波形特性
標準的Ls系列提供正弦波輸出能力。為更嚴格的測試應用，先進的選項包(-ADV)增加了以下波形的能力：
? 矩形波?裁剪正弦波-模擬的THD水平測試諧波失真易感性。?諧波和任意(用戶定義)波形。
使用提供的Windows圖形用戶界面，為每一個到達50的諧波定義諧波波形，與確定相關相位角一樣簡單。波形數據點通過交流源的ICS，標準RS232C，USB或可選的局域網或通用接口總線生成和下載，被保留在非易失性存儲器中?？梢詢Υ娌⒚噙_(dá)50個波形，以便日后檢索
