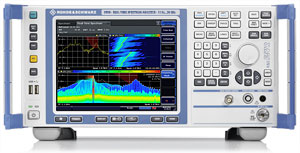

R&S?FSVR 實時頻譜分析儀
| R&S?FSVR融合多功能信號和頻譜分析儀和實時頻譜分析儀于一體。因此，它具備了此類測試與儀表所應具備的全部功能和特性。實時工作時，R&S?FSVR能以高達40 MHz的量程無縫化測量和顯示時域頻譜。因此，它能捕捉每一個事件進行分析，無論該事件有多么短。 | ||
| 主要特點 | ||
| ? 頻率范圍從10 Hz到7 GHz, 13.6 GHz, 30 GHz 和 40 GHz | ||
| ? 40 MHz實時分析帶寬提供了： | ||
| ? 全息（余暉）頻譜功能 | ||
| ? 實時頻譜圖顯示 | ||
| ? 功率對時間測量 | ||
| ? 頻率模板觸發 | ||
| ? 適用于蜂窩無線通信標準，無線連接標準和通用測量應用，例如，相位噪聲、噪聲系數、適量信號分析等 | ||
| ? R&S?FSVR30 和 R&S?FSVR40采用R&S?FSV-B21選件和R&S?FS-Z60/-Z75/-Z90/-Z110諧波混頻器可使頻率上限擴展到110 GHz | ||
| 技術規格 | ||
| 頻率 | ||
| 頻率范圍 | 10 Hz 至 7 GHz | |
| 10 Hz 至 13.6 GHz | ||
| 10 Hz 至 30 GHz | ||
| 10 Hz 至40 GHz | ||
| 頻率參考老化率 | 無/有 R&S?FSV-B4選件 | 1 × 10–6/1 × 10–7 |
| 實時頻譜分析儀 | ||
| 實時射頻帶寬 | 100 Hz 至40 MHz | |
| 數模轉換器 | 128 Msample/s, 16 bit | |
| 加窗 | Blackman Harris, Gauss, flat top, rectangular, Hanning, Kaiser | |
| 每條跡線的測量點數量 | 801 | |
| 分辨率帶寬 | 實時射頻帶寬/(100 至 400), 與加窗有關 | |
| 每秒測量的頻譜數量 | 250 000/s | |
| 瀑布更新速度 | 10 000/s | |
| 屏幕更新速度 | 30/s | |
| 檢波器 | 平均值 (線性或有效值), 最大峰值, 最小峰值, 采樣值 | |
| 跡線功能 | 最大保持值,最小保持值, 平均值 | |
| 頻譜分析儀 | ||
| 分辨率頻率 | 頻域 | 1 Hz 至 10 MHz |
| 零頻跨 | 1 Hz 至10 MHz/ 20 MHz/40 MHz | |
| 信道濾波器 | 100 Hz 至 5 MHz | |
| 視頻濾波器 | 1 Hz 至 10/20/28/40 MHz | |
| I/Q 解調帶寬 | 40 MHz | |
| 顯示平均噪聲電平 | 1 GHz/30 GHz | –152 dBm (1 Hz)/–150 dBm |
| 使用R&S?FSV-B22 /B24前置放大 | 1 GHz/30 GHz | –163 dBm/–162 dBm |
| TOI | f < 3.6 GHz | 16 dBm |
| 動態范圍WCDMA ACLR | 70 dB/73 dB | |
| 相位噪聲1 GHz 載頻 | 10 kHz 載波偏移 | –106 dBc (1 Hz) |
| 100 kHz 載波偏移 | –115 dBc (1 Hz) | |
| 1 MHz 載波偏移 | –134 dBc (1 Hz) | |
| 總的測量不確定度 | f < 7 GHz | 0.4 dB |
