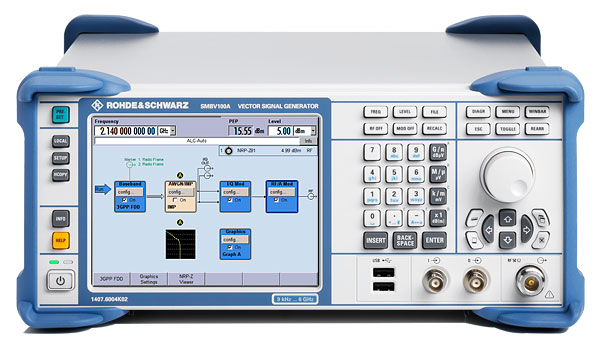

R&S?SMBV100A 矢量信號發生器
| R&S?SMBV100A 提供出色的射頻性能和非常高的輸出電平，并且設置時間非常短。同時，R&S?SMBV100A 可配備內部基帶信號發生器，生成滿足多種數字標準（例如 WiMAX?、HSPA+、LTE）的信號。9 kHz 至 6 GHz 寬頻段范圍可覆蓋所有數字調制的重要頻段。 主要特點 ? 9 kHz 至 3.2 GHz/6 GHz，頻段可選 ? 基帶發生器選件配備了實時編碼器和任意波形發生器，極大的提高了靈活性 ? 只有 ARB 功能的基帶信號發生器——節省成本的方案 ? 支持 3GPP LTE FDD/TDD、3GPP FDD/HSPA/HSPA+、GSM/EDGE/EDGE Evolution、TD-SCDMA、WiMAX? 及其它所有重要的數字標準。 ? I/Q 調制器射頻帶寬高達 528 MHz ? 針對高產量進行了優化 ? 適用于航空航天和國防領域 ? 簡單的維護理念，低擁有成本 | |
| 技術規格 | |
| 頻率 | |
| 頻率范圍 | 9 kHz 至 3.2 GHz / 6 GHz(連續波) |
| 1MHz至3.2 GHz / 6 GHz（I/Q模式） | |
| 設置時間 | <3ms, <7ms（如果I/Q調制開啟） |
| 列表模式中的設置時間 | <1ms |
| 電平 | |
| 標準 | -145 dBm to +18 dBm (PEP) |
| 設置時間 | <2.5ms, <7ms（如果I/Q調制開啟） |
| 列表模式中的設置時間 | <1ms |
| 頻譜純度( f = 1 GHz) | |
| 非諧波 | |
| 連續波，標準載波偏置>10 kHz電平>-10dBm | <-70 dBc，典型值-84 dBc |
| 單邊帶相位噪聲(20 kHz 載波偏置, 1 Hz 測量帶寬) | <-122 dBc, 典型值-128 dBc |
| 寬帶噪聲(載波偏置 >10 MHz, 1 Hz 測量寬帶，連續波) | <-142 dBc, 典型值-152 dBc |
| I/Q調制 | |
| 使用外部I/Q 輸入 | 582 MHz |
| 使用內部基帶部分 | 60/120 MHz |
| 支持的標準和數字系統 | |
| 與選件有關 | 3GPP LTE, 3GPP FDD/HSPA/HSPA+, TD-SCDMA, GSM/EDGE/EDGE evolution, cdmaOne, CDMA2000, 1xEV-DO, WiMAX? IEEE 802.16-2004/Cor1/D5 and IEEE 802.16e-2005, IEEE 802.11a/b/g/n, TETRA, Bluetooth?, AWGN, user-defined multicarrier CW, GPS, DVB-H/T, DAB/T-DMB, XM-RADIO |
| GNSS模擬（實時） | |
| 支持標準 | GPS，GLONASS,Galileo |
| 衛星數量 | 最多12 |
| 特殊功能 | 移動場景（導入NMEA文件），多徑，動態功率控制，大氣建模，支持RINEX |
