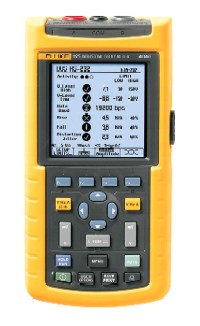

Fluke 125 工業網絡測試儀
產品簡介ScopeMeter? 125：擁有 120 系列示波表的全部功能，同時還包括工業總線運行狀況測試功能和高級電源測量功能 120 系列示波表精巧緊湊，結實耐用，是工業故障處理和安裝應用場合的理想解決方案。 125 系列示波表是在 Fluke 120 系列示波表基礎上發展而來的，擁有 124 系列示波表的全部功能，同時還能測量和分析常見工業總線上的信號質量。 |
| 技術指標 |
| 帶寬 | 40 MHz |
| 采樣率： | 2.5 GS/s 重復采樣25 MS/s 單次采樣 |
![]()
| 總線運行狀況測試功能 |
| 總線運行狀況測試： | 使用自動測量和分析功能檢驗工業總線系統的電氣參數。 除此之外，還提供了眼圖模式以便用戶對信號質量進行直觀檢查。 |
| 參數分類： | 默認值：?完全在限制值范圍內 = ‘良好’?在限制值的指定百分比范圍內 = ‘微弱’?超出限制值 = ‘極差’限制值（設為默認值）基于所選總線類型的工業標準值或用戶設定的值。 |
| 支持的總線系統： | ?AS-i (EN50295, 166 kb/s)；?CAN-bus（ISO-11898，最大 1 Mb/s）；?Interbus S (EIA-485, 500 kb/s);?ControlNet（61158 類型 2，5Mb/s）；?Modbus（EIA-232，最大 115 kb/s；EIA-485，最大 10 Mb/s）；?Foundation Fieldbus H1（61158 類型 1，31.25 kb/s）；?Profibus DP（EIA-485，最大 10 Mb/s）；?Profibus PA（61158 類型 1，31.25 kb/s）；?Ethernet 10Base2（同軸電纜）；?Ethernet 10BaseT (UTP, 10 Mb/s)；?RS-232（EIA-232，最大 115 kb/s）；?RS-485（EIA-485，最大 10 Mb/s）；?用戶定義的單根導線或平衡式系統。 |
| 模式： | ?波形參數分析、自動讀數和參數檢驗（良好/微弱/極差）；測試限制值基于工業標準或由用戶設定。?眼圖顯示模式。 |
| 測量參數（如果適用）： | ?波特率，?上升時間，?下降時間，?上限，?下限，?偏壓水平，?信號幅度，?失真，?抖動。 |
| 眼圖顯示模式： | 根據顯示暫留時間，顯示總線信號波形。 用戶可以修改 Timebase（時基）和衰減設置。 |
![]()
| 額外的電源測量功能（僅限 Fluke 125） |
| 測量類型： | ?瓦特，?VA，?VAR，?功率系數 (PF) |
| 電源配置： | 單相或平衡式三相（三角形配置）主電源 |
| 電壓測量 | 通道 A；使用 STL120、電壓探針或直接輸入 |
| 最高安全工作電壓 | 通道 B；使用 i400s（隨附）或其它兼容電流鉗表 |
| 電流鉗表或分流靈敏度： | 0.1 / 1 / 10 / 100 / 1000 mV/A, 10 mV/mA 和 400 mV/A。 |
![]()
| 諧波模式（僅限 Fluke 125） |
| | 將波形信息轉換成諧波顯示（使用 FFT 處理），其中顯示第 1 個（最多至第 33 個）諧波的相對振幅 |
| 分析波形： | 自動生成電壓波形（通道 A）、電流波形（通道 B）或功率（通道 A x 通道 B）。 |
| 諧波頻率范圍： | DC 可達第 33 個諧波（基本型最高 60 Hz）；DC 可達第 24 個諧波（基本型最高 400 Hz）。 |
| 顯示 | 圖形顯示第 1 個（最多至第 33 個）諧波和 DC；相對于基本型的振幅以 % 為單位進行顯示 |
| 測量： | 各個諧波的相對振幅；THD，單位：%r 或 %f。 |
