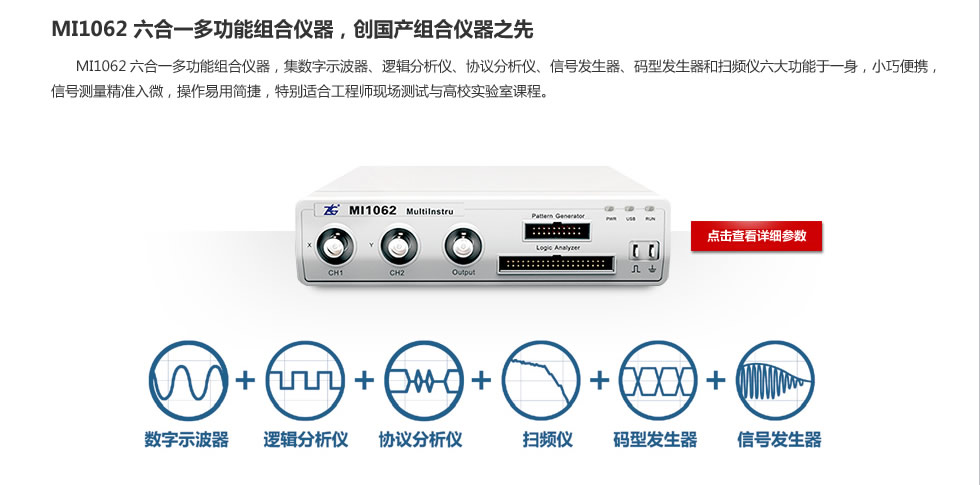

MI1062六合一多功能儀器
| 示波器性能參數 |
| 儀器配置性能參數采集最大采樣率100MSa/s（每通道）最大存儲深度4Mpts（每通道）垂直分辨率8bit捕獲模式普通、平均值、峰值檢測數學插值支持Sinx/x采樣模式實時采樣、等效采樣垂直帶寬（-3dB)DC 至60MHz垂直分辨率5mV/div 至1V/div，1-2-5 步進AC 耦合3.5Hz 至60MHz上升時間計算值8.75ns輸入阻抗1MΩ±1%輸入容抗20pF耦合方式AC/DC水平量程5ns/div 至 1s/div；增量為 1-2-5工作模式NORMAL、ROLL、DELAY、XY觸發觸發模式自動、單次、重復、正常模式觸發源模擬通道1、外部觸發、數字通道觸發方式邊沿觸發、脈寬觸發耦合方式AC 耦合、DC 耦合、高頻抑制、低頻抑制釋抑時間20nS ～ 40S, 精度10nSFFT點數與當前屏幕的點數相關FFT 源模擬通道1、2窗口Rectangle、Hamming、Blackman測量功能電壓峰峰值、有效值、最大值、最小值、平均值、幅度、頂部值、底部值、過沖、前沖時間頻率、周期、正脈寬、負脈寬、占空比、上升時間、下降時間波形數學計算1+2、1-2、1×2、波形反相 |
| 碼型發生器性能參數 |
| 儀器配置性能參數PG 圖形信號參數通道數量16內部采樣時鐘100MSa/s外部時鐘< 30MHz輸出電平3.3V、5V、三態驅動能力10mA存儲深度/ 通道2Kpts事件功能鍵盤事件、內部事件、外部事件 |
| 邏輯分析儀性能參數 |
| 儀器配置性能參數采樣最大實時采樣率100MSa/s采樣測量通道32路存儲深度/ 通道4Mpts輸入范圍0~5V支持信號TTL/CMOS觸發觸發方式邊沿觸發、脈寬觸發、電平觸發、總線觸發觸發位置開始、中間、結尾、用戶自定義分析分析功能總線分析、協議分析支持協議插件A/D 總線A/D 轉換分析，根據數據值用光滑的曲線描繪模擬量的波形圖UART 串行通訊根據UART 串行協議對數據進行分析解碼I2C 總線按照I2S 協議對數據進行分析解碼SPI 總線根據SPI 串行協議對數據進行分析解碼 |
| 信號發生器性能參數 |
| 儀器配置性能參數基本參數采樣頻率100MSa/s垂直分辨率10bit采樣點儲存深度/ 通道2Kpts輸出參數輸出類型正弦波、方波、鋸齒波、脈沖波、噪聲、指數上升、指數下降、心 電圖波、直流調制波形調幅（AM）、調頻（FM）、調相（PM）、脈寬調制（PWM）、二進制頻移鍵控（FSK）、掃頻（SWEEP）、脈沖串（Burst）輸出阻抗50Ω輸出幅值10Vpp( 高阻)輸出信號與頻率正弦波 100uHz ～ 40MHz方波/ 脈沖波 100uHz ～ 2MHz鋸齒波 100uHz ～ 1MHz白噪聲：5MHz 帶寬(-3dB)Arb 100uHz ～ 1MHz |
| 掃頻儀性能性能參數 |
| 特性性能參數PG 圖形信號參數頻率范圍10Hz~40MHz 可設定掃頻范圍電壓峰峰值40mV~10V 可調輸出功率（最大）18dBm步進類型Line( 線性）、Log( 對數）掃描點數2~10K 可調掃描通道CH1、CH2、CH1&CH2 |
