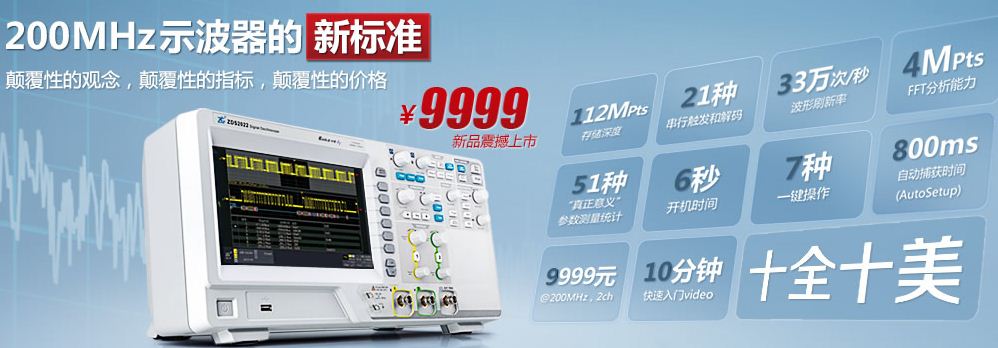

ZDS2022 示波器
 |  |  |  | |||
| 112Mpts存儲深度 | 21種協議觸發和解碼 | 33萬次/秒的波形捕獲率 | 4Mpts的FFT分析功能 | |||
| 標配112Mpts海量存儲，讓您在觀察長時間波形的同時仍不丟失波形細節。 | 標配CAN、LIN、FlexRay、USB、SPI等，共計21種常用協議觸發和解碼，成為真正的總線分析利器。 | 標配高于33萬次/秒的波形捕獲率，遠高于同行同檔產品，具有更短的死區時間和更大概率捕獲異常信號。 | 標配4Mpts的FFT分析，分析精度可媲美頻譜分析儀，能幫您快速精確地定位出干擾信號頻率和強度，加快設計調試進度。 | |||
 |  |  |  | |||
| 51種真正意義參數測量統計 | 6秒極速開機 | 7種一鍵操作 | 800毫秒自動捕獲 | |||
| 可自定義選擇51種測量參數中的24種進行同時測量，而且能夠給出全存儲深度下所有波形的真正意義測量統計結果。 | 從此不再為示波器的開機緩慢而感到苦惱，節省時間，就是提高效率。 | 將80%用戶，80%時間里，使用的80%的功能匯集到7個快捷鍵，且易于識別，操作連貫，一鍵到位。 | 自動捕獲快如閃電，按鈕釋放的瞬間，波形就已穩定觸發在屏幕中央。
|
| 標配112Mpts存儲深度，可觀察更長時間波形標配112Mpts存儲深度，業界之最！讓您在觀察長時間信號的同時又不丟失波形細節。 標配21種協議觸發和解碼功能標配21種協議觸發和解碼， 包括I2C、SPI、UART、USB、SD、CAN、LIN、FlexRay、1-Wire、PS/2、HDQ、Wiegand、DALI 、DS18B20、SSI、IRDA、NEC、RC-5、RC-6、MANCHESTER、MILLER，史無前例！更智能的示波器讓總線調試更方便！ 超過33萬次/秒的波形捕獲率，異常事件一覽無余示波器作為日常調試工具，必須具備快速發現異常信號的能力。波形捕獲率越高，死區時間越短，捕獲到異常信號的概率就越大。 顛覆性的速度，顛覆性的人性化設計ZDS2022示波器擁有顛覆性的速度，開機時間短于6s，自動捕獲僅需800ms，操作響應速度快，即使在112Mpts深存儲模式下仍能實時刷新，同時還擁有7種一鍵操作：一鍵捕獲、一鍵光標、一鍵余輝、一鍵清除、一鍵縮放、一鍵滾動和一鍵存儲，方便快捷；人性化的UI設計，專業的高級分析功能，獨一無二。 無與倫比的信號觸發和搜索功能完全標配的11種基本觸發和21種協議觸發，讓ZDS2022示波器捕獲、隔離異常信號的能力出類拔萃，但是，驚喜遠不止如此，創新性的模板觸發能輕而易舉的隔離原本無法觸發的特殊異常信號，極大的提高解決問題效率。同時該示波器具備強大實時的硬件搜索功能，能在數十萬個波形中迅速定位出感興趣的信號，顯著提高異常信號測量與分析的效率。 標配51種自動測量參數，真正意義的測量統計可自定義選擇51種測量參數中的24種進行同時測量，而且能夠給出全存儲深度下所有波形的真正意義測量統計結果，計算出最大值，最小值，平均值和標準差等。所有的測量均基于硬件加速，112Mpts樣本點的24種參數同時測量僅需1s。 標配4Mpts的FFT功能，對信號頻譜洞察秋毫市面上多數200MHz帶寬示波器最大只支持8kpts的FFT，在1GSa/s采樣率下頻率分辨率只有125kHz，毫無實用價值。ZDS2022示波器打破常規，獨家支持4Mpts的FFT分析功能，在1GSa/s采樣率下頻率分辨率仍能精細到250Hz，能準確分析出電路中的干擾噪聲來源，極大的提高了FFT實用價值，且運算速度快，支持多種窗函數，真正成為信號分析利器。 標配256 級波形灰度等級顯示和色溫顯示功能在色溫顯示模式下，屏幕上波形軌跡的色彩冷暖就代表了該波形出現的概率，高概率波形色彩暖，低概率波形色彩冷，可更直觀地觀察信號抖動和毛刺。 強大的分段存儲功能，支持多達26萬個分段，海量記錄和分析感興趣事件ZDS2022示波器支持最多26萬個存儲分段，可記錄連續發生的26萬個感興趣事件，且所有分段均支持測量與分析。 獨有的ScopeReportTM功能，極速完成測量、運算和分析結果的歸檔在色溫顯示模式下，屏幕上波形軌跡的色彩冷暖就代表了該波形出現的概率，高概率波形色彩暖，低概率波形色彩冷，可更直觀地觀察信號抖動和毛刺。 |
關鍵參數型號ZDS2022輸入通道2模擬帶寬（-3dB）200MHz采樣率每通道均為1GSa/s時基范圍1ns/div ～ 50s/div垂直分辨率8bit垂直靈敏度范圍（1:1）2mV/div – 5V/div通道存儲深度56Mpts@2ch112Mpts@1ch波形刷新率>330kwfms/s協議解碼USB、CAN、LIN、FlexRay、SPI、I2C、UART、1-Wire、SD、PS/2、HDQ、Wiegand、DALI ，DS18B20，SSI、IRDA、NEC、RC-5、RC-6、MANCHESTER、MILLER觸發功能11 種基本觸發，21 種協議觸發，創新的模板觸發自動測量51 種自動測量和統計功能數學功能加法、減法、乘法、除法和高級數學運算FFT4Mpts，支持窗函數包括：矩形窗、漢明窗、漢寧窗和布萊克曼窗顯示屏9 英寸WVGA 彩色顯示屏，分辨率800*480波形顯示256 級灰度等級顯示和色溫顯示，支持可變余輝接口USB Host、USB Device、LAN、RS-232C、Trig Out、Trig In波形搜索搜索條件：上升沿、下降沿、上升時間、下降時間、正脈寬、負脈寬、占空比、周期和頻率 |
