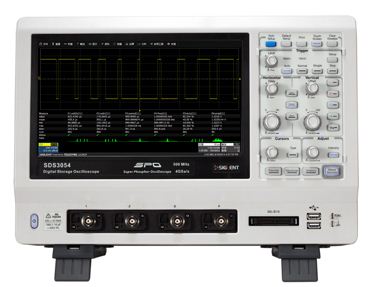

SDS3000系列
SDS3000系列超級熒光示波器，最大帶寬為1GHz，采樣率4GSa/s，采用創新的SPO技術，支持高刷新、256級輝度等級及色溫顯示、數字觸發和深存儲特性，搭載Windows操作系統和10.1英寸觸摸屏，支持豐富的智能觸發、串行協議觸發和解碼，支持歷史采集（History）、順序采集（Sequence）和波形搜索（WaveScan），具備豐富的測量和數學運算功能，支持16通道的數字邏輯分析，集成25MHz DDS信號發生器，是一款性能先進的高端示波器。
創新的SPO(Super Phosphor Oscilloscope)技術：
主要特性：
● 帶寬100MHz、200MHz、350MHz、500MHz、750MHz、1GHz
● 2/4模擬通道+1個外觸發通道
● 最高4GSa/s實時采樣率
● Windows操作系統和10.1英寸觸摸屏（分辨率1024*600），支持鍵盤、鼠標
● 智能觸發（邊沿，脈寬，判定合格，邏輯圖，TV，窗口，間隔，漏失，欠幅，斜率，IIC，SPI，UART，RS232，LIN，CAN）
● 串行總線解碼，支持的協議：IIC、 SPI、 UART/RS232、 CAN、 LIN
● 分段存儲（Sequence）功能，最大可將存儲深度等分成1000段，儀器根據用戶設置的觸發條件，分段捕獲符合條件的事件
● 強大的波形搜索（WaveScan）功能，支持多種搜索條件，并把捕獲的異常信號用Zoom功能展現出來，方便用戶在海量信息
● 中快速搜索出需要關注的波形
● 歷史波形記錄（History）功能，最大可記錄1023幀
● 智能串行總線解碼，支持的協議：IIC、 SPI、 UART/RS232、 CAN、 LIN
● 智能觸發（邊沿，脈寬，判定合格，邏輯圖，TV，窗口，間隔，漏失，欠幅，斜率，IIC，SPI，UART，RS232，LIN，CAN）
● 24種自動測量，支持統計功能，支持AIM測量
● 內置25MHz DDS函數發生器，125MSa/s采樣率，16Kpts波形長度
● 16路數字通道（MSO功能），500MSa/s采樣率，10Mpts存儲深度
● 豐富的外圍接口：4*USB Host，SD卡，USB Device，LAN，AUX out (Pass/Fail,Trigger Out)，EXT TRIG，標準D型15針SVGA
● 接口（分辨率1024*600），16通道邏輯和1KHz校準信號接口，方便儀器擴展及程控操作
設計特色：

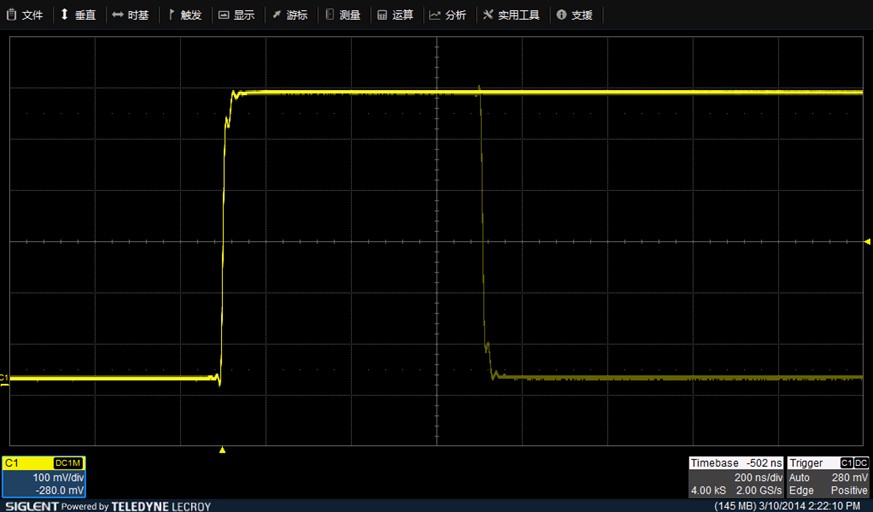

| 波形捕獲率高達250,000幀/秒 |
高達250,000幀/秒的波形捕獲率，超高的波形捕獲率使示波器能輕松捕獲到異常事件或低概率事件

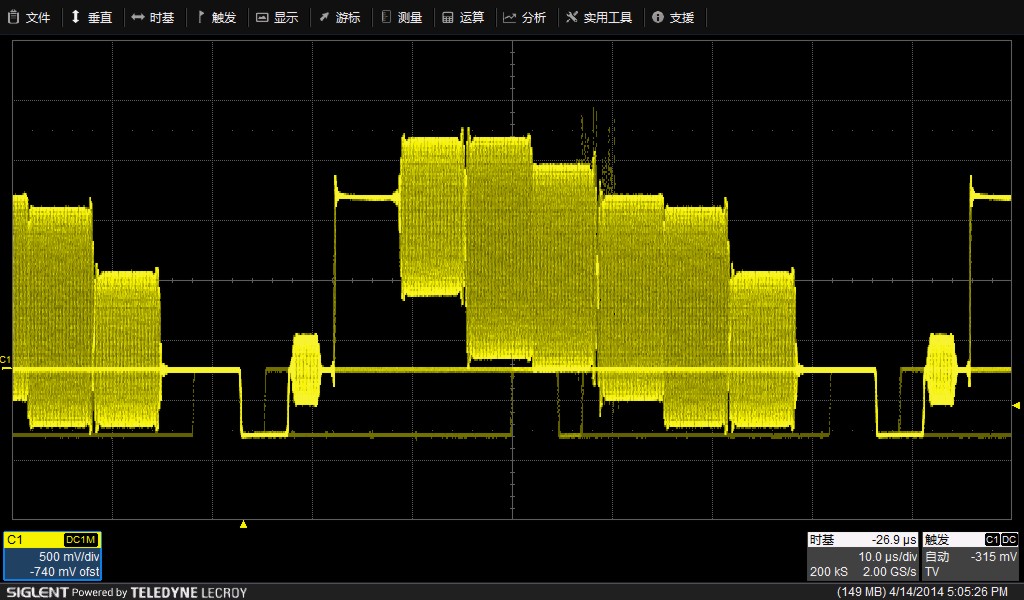

256級輝度顯示
| SPO顯示技術是高刷新率和多幀疊加的結果，在單位時間內，當某一像素點出現的波形概率越高，該像素點就越亮，反之越暗 |

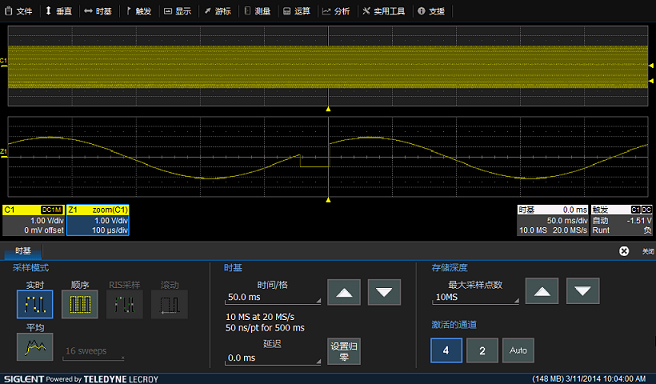

| 最大存儲深度達10Mpts/CH |
| 在運行狀態時，處理器可以讀取不壓縮的10Mpts原始采集點用于測量，通過協處理器加速測量過程，無論是stop還是run狀態都可以對10Mpts的點進行高速的測量分析 |
|
| 型號 | SDS3012 | SDS3022 | SDS3032 | SDS3052 | SDS3072 | SDS3102 |
| SDS3014 | SDS3024 | SDS3034 | SDS3054 | SDS3074 | SDS3104 | |
| 帶寬 | 100MHz | 200MHz | 350MHz | 500MHz | 750MHz | 1G |
| 實時采樣率 | 2GSa/s | 4GSa/s | ||||
| 等效采樣率 | 50GSa/s | |||||
| 通道數 | 2/4模擬通道+16數字通道 | |||||
| 存儲深度 | 10Mpts/CH | |||||
| 最高波形捕獲率 | 250,000wfm/s | |||||
| 輸入阻抗 | 50Ω：50Ω±2.0%；1MΩ：(1MΩ±2.0%) ||（16pF ±1pF） | |||||
| 時基范圍 | 實時采樣：500ps/div ~ 50s/div；等效采樣：500ps/div ~ 10ns/div；滾動模式：100ms/div ~ 50s/div | |||||
| 垂直靈敏度 | 50Ω：1mV/div – 1V/div; 1MΩ：1mV/div – 10V/div | |||||
| 觸發類型 | 邊沿、脈寬、判定合格、邏輯圖、TV、窗口、間隔、漏失、欠幅、斜率、IIC、 SPI、UART/RS232、CAN、LIN | |||||
| 解碼類型 | IIC、 SPI、 UART/RS232、 CAN、 LIN等 | |||||
| Zoom | 鍵盤快速放大、觸摸屏放大或鼠標選擇區域放大 | |||||
| 數學運算 | FFT，SinX/X，乘，倒數，包絡，反相，導數，差，平均，平方，平方根，底值，求和，積分，絕對值，縮放，趨勢，重定標，除，掃描最大值 | |||||
| 自動測量 | 上升時間，上升時間20%-80%，下降時間，下降時間80%-20%，占空比，周期，基值，峰-峰值，平均，延遲，振幅，最大，最小，有效值，標準偏差，正過沖，歪斜，相位，正脈寬，負脈寬，負過沖，面積，頂部，頻率 | |||||
| 內置信號發生器 | 單通道，最高輸出頻率25MHz，采樣率125MSa/s，14bit垂直分辨率，波形長度16Kpts | |||||
| MSO | 通道數16，采樣率500MSa/s，存儲深度10Mpts | |||||
| 采集模式 | 實時采樣、順序采樣、等效采樣、滾動模式、平均采樣 | |||||
| 接口 | 4*USB Host，SD卡，USB Device，LAN，AUX out (Pass/Fail,Trigger Out)，EXT TRIG，標準D型15針SVGA接口，16通道邏輯和1KHz校準信號接口 | |||||
| 屏幕 | 10.1英寸TFT-LCD觸摸屏，分辨率1024*600 | |||||
| 電源 | 100 - 240V 50/60Hz 或 100-120V 400Hz | |||||
| 尺寸 | L*W*H=380mm*140mm*270mm | |||||
| 重量 | 凈重4.77Kg | |||||
